ESBE CRC110 Serie Manuel D'instructions

CONTRÔLEURS
CONTRÔLEUR
SÉRIE CRC110

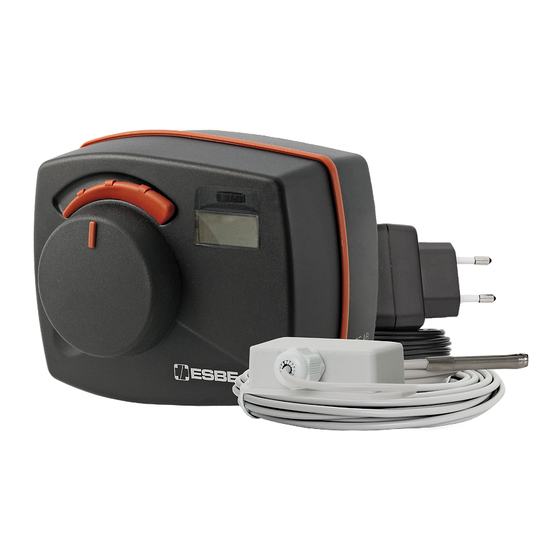

Le contrôleur ESBE de la série CRC110 associe un servomoteur
et un régulateur de chauffage. Il s'installe de manière aisée
et rapide. Les réglages s'effectuent au moyen d'un joystick
simple d'utilisation et d'une interface écran intuitive. Il est
particulièrement adapté aux vannes ESBE des séries VRG et VRB.
UTILISATION
Le contrôleur CRC110 permet d'optimiser son installation
de chauffage en réalisant d'importantes économies
d'énergies. Il se monte très simplement et le réglage de la loi
d'eau est dès plus élémentaire. Ce contrôleur se compose de
deux équipements :
•
un servomoteur installé sur la vanne de mélange
contrôlant l'apport de chaleur
•
une sonde extérieure idéalement installée sur la façade
nord du bâtiment
Cette régulation s'effectue donc en fonction des
températures extérieures et du réglage de la loi d'eau. Un
décalage de pente (Offset) peut être activé par un signal
externe (module GSM, sonde d'ambiance avec contact
sec...) pour les réglages nocturnes, les absences prolongées...
Enfin, ce contrôleur intègre un timer qui gère l'inertie du
système (ex: bâtiment très isolé avec un chauffage radiateur
très réactif) et peut retarder l'impact d'un changement de
température extérieure.
Le CRC113 est disponible avec un contrôle de la pompe
à contact auxiliaire basé sur la position de la vanne,
comprenant un boîtier de connexion externe pré assemblé
pour une installation facile.
MONTAGE
Alimenté au moyen d'un adaptateur 230 V AC (complet avec le
transformateur, le câble et la prise murale).
Sonde de départ avec câble de 1,5m inclus (câble plus long
disponible en accessoire). La sonde doit être soigneusement
isolée de la température ambiante.
Sonde extérieure avec câble de 20 m. La sonde doit être
installée sur la façade nord du bâtiment, sous le toit, afin de
protéger la sonde de la lumière directe du soleil et de la pluie.
Le CRC100 s'installe aisément sur les vannes 3 et 4 voies
des séries G, MG, F, BIV, T, TM, H et HG ESBE et, associé aux
vannes des séries VRG, VRH et VRB, il autorise une précision
de régulation exceptionnelle et un montage encore plus simple.
ÉQUIPEMENTS EN OPTION
Article N°
1620 07 00 ____________ ARA801 Kit de contact auxiliaire
1705 31 00 _________ CRA911 Sonde de débit, câble de 5 m
1705 59 00 _____________________ CRB915 Module GSM
ESBE SÉRIE CRC110 • FR • C
© Copyright. Tous droits réservés.
CRC111/CRC115
230 VAC
VANNES DE MÉLANGE ADAPTÉES
Série VRG100
Série VRG200
Série VRG300
Série VRH100
Série VRB100
KITS DE MONTAGE
Un kit d'adaptation pour faciliter le montage sur les
vannes de mélange rotatives ESBE est fourni avec chaque
servomoteur. Des kits d'adaptation peuvent également être
commandés séparément.
Art. N°
1600 05 00 (= fourni avec servomoteur)
_____________ Vannes ESBE des séries VRG, VRH, VRB,
________________________ G, MG, F, BIV, T, TM, H, HG
Des kits d'adaptation pour d'autres vannes de mélange
sont disponibles avec les références suivantes :
Art. N°
1600 06 00 _________________________________ Meibes
1600 07 00 __________________________________ Watts
1600 08 00 _______________________ Honeywell Corona
1600 09 00 _________________________________ Lovato
1600 10 00 ___________________________________ PAW
CARACTÉRISTIQUES TECHNIQUES
Température ambiante : ______________________maxi +55°C
_____________________________________________ mini -5°C
Plage de température,
Sonde de départ : ____________________ +5 à +95°C
Sonde extérieure : ___________________ -50 à +70°C
Indice de protection : _______________________________IP41
Classe de protection : _________________________________ II
Alimentation électrique : ___________ 230 ± 10% V AC, 50 Hz
Consommation électrique - 230 V AC : ______________ 10 VA
Couple : _________________________________________ 6 Nm
Temps de course minimal : __________________________ 30s
Classe des contrôles de température ErP : _______________ III
Contribution à l'efficacité énergétique : _______________ 1.5%
Poids : _________________________________________ 0.9 kg
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
CRC113
Contrôle de la pompe
Série MG*
Série G
Série F ≤ DN50
Série BIV
Série T et TM
Série H et HG
* A l'exception de 5MG
