ESBE CRA110 Serie Guide Rapide

ConTrôleurs

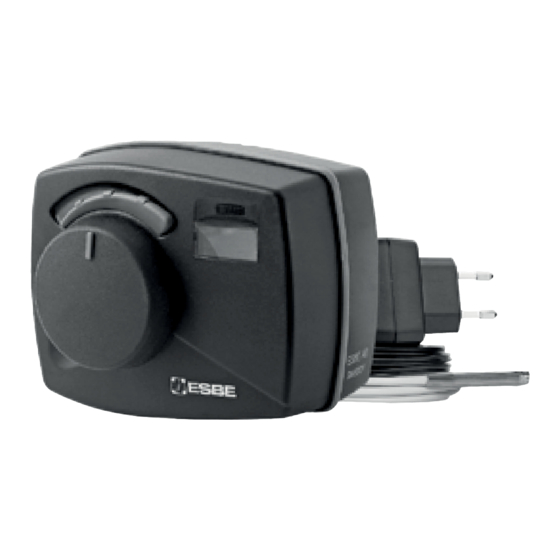

Contrôleur
SÉrIe CrA110
La série CRA110 ESBE associe le servomoteur à un contrôleur
qui assure une température constante au départ de la chaudière,
réglable entre 5 – 95 °C. Cette série s'adapte sur les vannes de type
VRG et VRB jusqu'au DN 50.
utIlISAtIon
La série CRA110 est une solution qui intègre un
servomoteur à un contrôleur, conçu pour une utilisation
avec les vannes de mélange. Le réglage de la température
s'effectue au moyen d'un joystick simple d'utilisation et de
l'interface sur l'écran.
La température objectif peut également être activée par
un signal externe.
MontAge
Alimentation électrique par un adaptateur en 230 V AC
(complet avec le transformateur, le câble et la prise) ou en
24 V AC (câble et prise).
Sonde de débit avec câble de 1.5 m inclus (câble
plus long disponible en accessoire). La sonde doit être
soigneusement isolée pour compenser les effets de la
température ambiante.
Le CRA110 s'installe aisément sur les vannes 3 et 4 voies
des séries G, MG, F et BIV ESBE. Associé aux vannes VRG
et VRB, son montage est encore plus simple et sa régulation
encore plus précise.
ÉquIpeMentS en optIon
ARA801 Kit de contact auxiliaire ______ Art. N° 1620 07 00
CRA911 Sonde de débit, câble de 5 m ___ Art. N° 1705 31 00
CRB915 Module GSM _______________ Art. N° 1705 59 00
KItS de MontAge
Un kit d'adaptation pour faciliter le montage sur les
vannes de mélange rotatives ESBE est fourni avec chaque
servomoteur. Des kits d'adaptation peuvent également être
commandés séparément.
Art. N°
1600 05 00 (= fourni avec servomoteur)
___________________Vannes ESBE des séries VRG, VRB,
________________________ G, MG, F, BIV, T, TM, H, HG
Des kits d'adaptation pour d'autres vannes de mélange sont
disponibles avec les références suivantes :
Art. N°
1600 06 00 _________________________________ Meibes
1600 07 00 __________________________________ Watts
1600 08 00 _______________________ Honeywell Corona
1600 09 00 _________________________________ Lovato
1600 10 00 ___________________________________ PAW
EsbE sériE CrA110 • Fr • C
© Copyright. Tous droits réservés.
CrA111/CrA115 CRA112
230 VAC 24 VAC
VAnneS de MÉlAnge AdAptÉeS
Le contrôleur est fourni avec un kit de montage pour faciliter
l'installation sur une vanne de mélange rotative ESBE.
Série VRG100
Série VRG200
Série VRG300
Série VRB100
CArACtÉrIStIqueS teChnIqueS
Température ambiante : ______________________maxi +55°C
_____________________________________________ mini -5°C
Plage de température :
sonde de départ __________ +5 à +95°C
Indice de protection : _______________________________IP41
Classe de protection : _________________________________ II
Alimentation électrique : ________ 24 ± 10% V AC, 50/60 Hz
________________________________ 230 ± 10% V AC, 50 Hz
Consommation électrique - 24 V AC: __________________3 VA
- 230 V AC: _______________ 10 VA
Couple : _________________________________________ 6 nm
Temps de course le plus rapide : ______________________ 30s
Poids : _________________________________________ 0.4 kg
lVD 2006/95/eC
eMC 2004/108/eC
roHs 2011/65/eC
Série MG*
Série G
série F ≤ DN50
Série BIV
Série T et TM
Série H et HG
* A l'exception de 5MG
