7.6 Entretien du collecteur
d'air secondaire
Outils nécessaires :
• Pistolet dynamométrique ou clé plate ou à douille
de 10 mm 9 livres-pieds
• Pistolet dynamométrique ou clé plate ou à douille
de 13 mm 16 livres-pieds
• Petit outil à tête Allen de 3 mm
• Perceuse avec mèche à six pans creux de 1/4 po
• Aide
• Brosse douce ou aspirateur de magasin
• Lunettes de sécurité
• Gants de travail
Lors de l'inspection, conformément aux instructions de la section 6.3
Entretien général, il est possible que le collecteur d'air secondaire
doive être remplacé en raison de déformations, de fissures ou de
tout défaut de fonctionnement. Appelez votre revendeur agréé
Jøtul pour le faire réparer.
Suivez ces instructions pour le nettoyage ou le remplacement du
collecteur d'air secondaire :
1. Débranchez le raccord de cheminée de la sortie de fumée
et éloignez le poêle des murs pour faciliter l'accès à l'arrière.
Demandez de l'aide pour déplacer le poêle et réduire les
risques de blessures.
2.. Utilisez une clé plate ou à douille de 10 mm pour retirer
les deux écrous à bride des goujons qui maintiennent le
carénage arrière sur le poêle.
3. Utilisez un petit outil à tête Allen de 3 mm pour retirer les
deux têtes Allen des supports inférieurs.
4. Utilisez une clé plate ou à douille de 10 mm pour retirer le (1)
boulon M6x20 du collecteur d'air secondaire à l'arrière du poêle.
5. Avec une main à l'intérieur de la sortie de fumée, en tenant
l'écrou à bride M6, utilisez une clé plate ou à douille de
10 mm pour retirer les (2) boulons M6x20 de la sortie de
fumée. Placez la sortie de fumée à l'écart.
6. Utilisez une clé plate ou à douille de 13 mm pour retirer les
(2) écrous à bride M8 avec les rondelles larges M8 retenant
l'ensemble de la plaque supérieure. L'accès par l'ouverture
de la sortie de fumée est adéquat.
7. En portant des gants et en utilisant les deux mains ou avec
l'aide d'une autre personne, soulevez l'ensemble de la plaque
supérieure du poêle. Placez la plaque à l'écart sur une surface
protégée.
8.. À l'aide des deux mains et en évitant tout contact avec la
peau, soulevez le matelas isolant du haut du déflecteur et
sortez la plaque par l'ouverture supérieure. Placez-la sur
une surface plane en prenant soin de conserver sa forme.
Inspectez le matelas pour voir s'il est endommagée et
remplacez-le si nécessaire.
9. Soulevez le déflecteur d'échappement et enlevez les deux
boulons à épaulement à l'intérieur de la plaque avant.
10. Avec les deux mains, retirez le collecteur d'air secondaire
avec turbulateur par l'ouverture supérieure.
11. Utilisez une brosse douce ou un aspirateur d'atelier pour
enlever les cendres volantes ou autres débris accumulés sur le
turbulateur et le collecteur d'air secondaire. Inspectez et assurez-
vous que le turbulateur est bien fixé en haut du collecteur.
24
12. Inspectez et remplacez les joints endommagés de la sortie de
fumée et du collecteur d'air secondaire.
13. Fixez à nouveau le collecteur d'air secondaire avec le turbulateur
au poêle. Utilisez la clé plate ou à douille de 10 mm pour installer
le (1) boulon M6x20 à l'arrière du poêle.
14. En regardant par la porte avant, vérifiez que la lèvre du collecteur se
trouve à l'intérieur du canal d'air de la chambre de combustion et
que le collecteur est en contact régulier avec le joint. Assurez-vous
que le joint ne pend pas. Le collecteur doit reposer uniformément
sur les deux supports latéraux. Réajustez le collecteur si nécessaire.
15. À l'aide des deux mains et en évitant tout contact avec la peau,
réinstallez le matelas isolant. Repliez le matelas sur les côtés
du collecteur d'air et positionnez le bord avant du matelas de
manière à ce que le bord avant du turbulateur ne soit pas obstrué.
16. À l'aide des deux mains, ou avec l'aide d'une autre personne,
positionnez les vis de réglage de la plaque supérieure à travers
les supports supérieurs de la chambre de combustion.
17. Assurez-vous que le joint d'étanchéité est uniforme en haut de
la chambre de combustion. À l'aide de la clé plate ou à douille de
13 mm, réinstallez l'écrou à bride M8 avec la rondelle large M8 sur
chaque vis de réglage de la plaque supérieure.
18. Accrochez le déflecteur d'échappement sur les deux boulons
à épaulement.
19. Réinstallez le carénage arrière sur le poêle. Accrochez la plaque
de série sur le carénage arrière.
20. Avant de refixer le raccord de cheminée à la sortie de fumée,
vérifiez que le poêle est correctement placé sur le plancher. Voir la
section 4.6, Dégagement par rapport aux matériaux combustibles.
Rondelle
plate M8 Écrou
à bride M8
Carénage
arrière

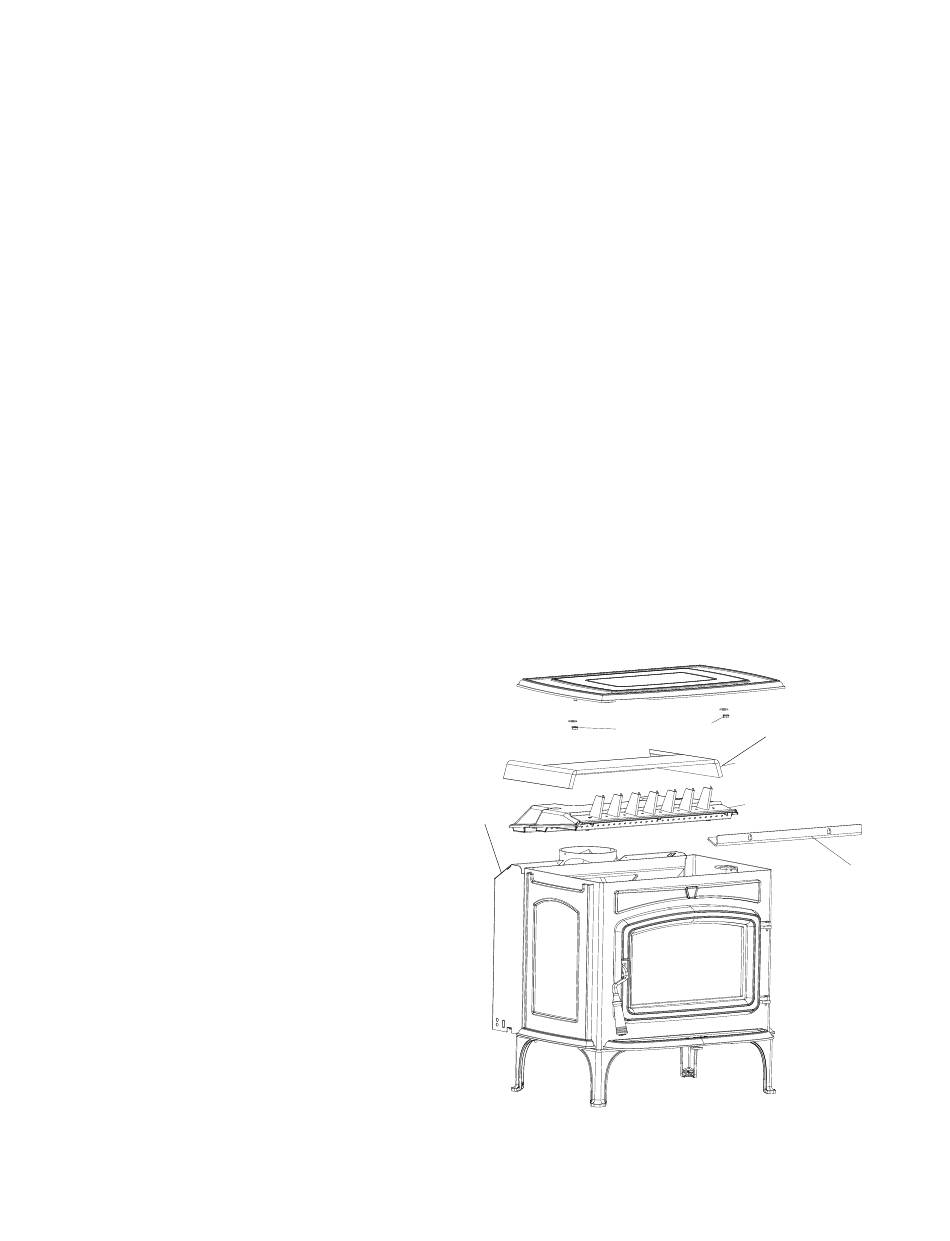

Figure 26. Vue d'ensemble du retrait du collecteur d'air secondaire
Matelas isolant
Collecteur d'air
secondaire et
turbulateur
Dispositif de déviation
de gaz d'échappement
