Proline Promag 53
4 Réglages hardware
Ce chapitre ne reprend que les réglages hardware nécessaires pour la mise en service.
Tous les autres réglages (par ex. configuration sorties, protection en écriture etc.) sont décrits
dans le manuel de mise en service correspondant sur CD-ROM.
!
Remarque!
Pour les appareils de mesure avec communication HART ou FOUNDATION Fieldbus, aucun
réglage hardware n'est nécessaire pour la mise en service.
4.1

Adresse d'appareil PROFIBUS DP/PA, MODBUS RS485

Doit être réglée pour les appareils de mesure avec les types de communication suivants :
• PROFIBUS DP/PA
• MODBUS RS485
L'adresse d'appareil peut être réglée via :
• Micro-commutateur  voir description ci-après
• Configuration sur site  voir chapitre Réglages logiciel, "Adresse d'appareil
PROFIBUS DP/PA, MODBUS RS485"  ä 41
Adressage via micro-commutateurs
#
Danger!
Risque d'électrocution ! Risque d'endommagement des composants électroniques !
• Tous les conseils de sécurité et avertissements concernant l'appareil de mesure doivent être
respectés  ä 26.
• Veiller à utiliser un poste de travail, un environnement et des outils ESD (Electrostatic Discharge).
b
Endress+Hauser
1
2
3
4
1
2
3
4
1
2
3
4
c
1
2
3
4
a
1
2
3
4
d 1
2
3
4

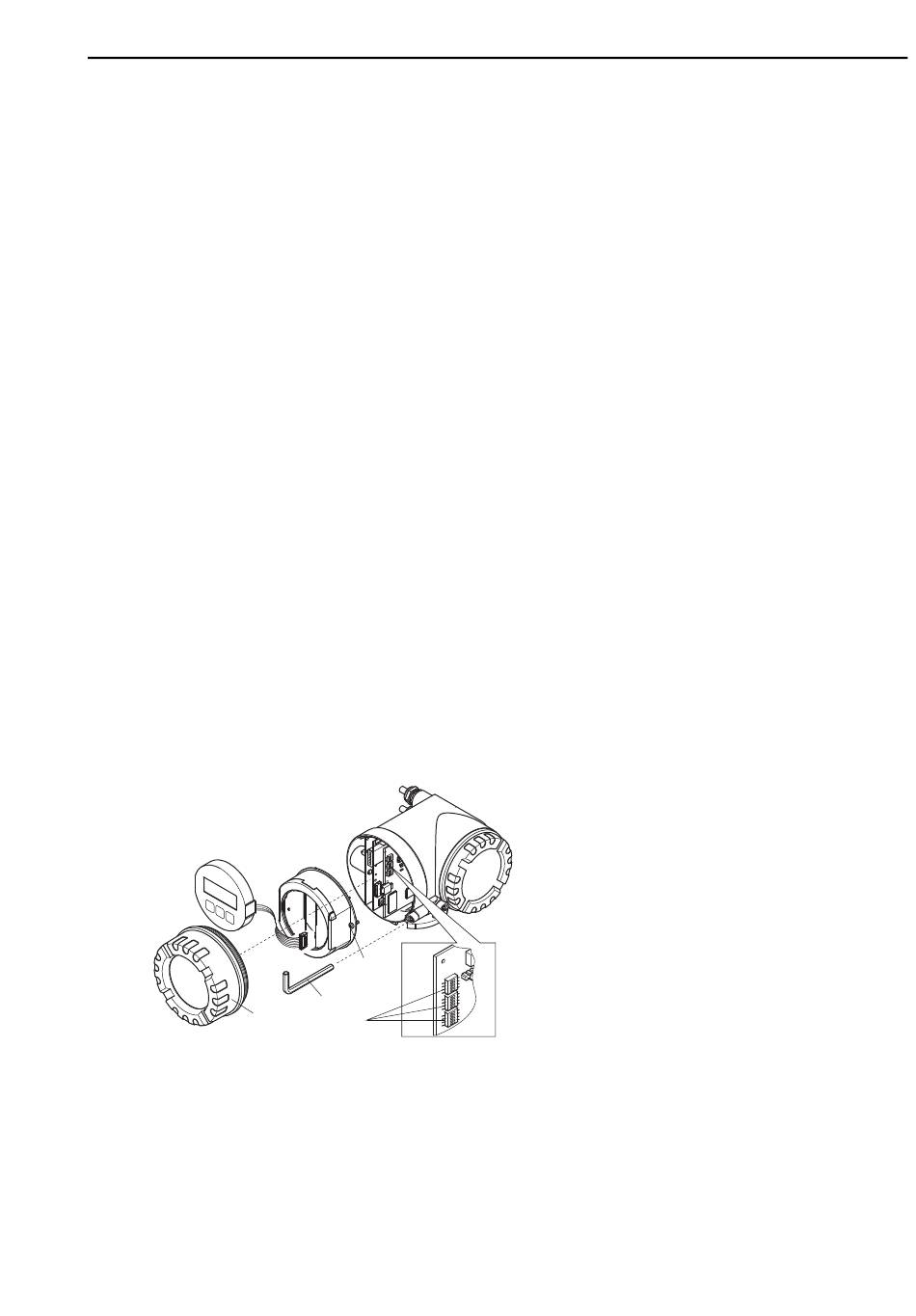

A0007551
#
Danger!
Déconnecter l'appareil avant de l'ouvrir.
a. Desserrer la vis cylindrique du crampon de sécurité
avec une clé six pans (3 mm / 0,12 in).
b. Dévisser le couvercle de l'électronique du boîtier du
transmetteur.
c. Desserrer les vis de fixation du module d'affichage et
déposer l'affichage local (si disponible).
d. Avec un objet pointu, régler la position des
micro-commutateurs sur la platine E/S.
Le montage se fait dans l'ordre inverse.
Réglages hardware
