Hauteur d'aspiration de la
solution de nettoyage
Rapport de mélange
Gamme de débit de l'eau
motrice
Taille des particules dans
l'eau motrice
8
max. 3 m (9,8 ft)
1 : 4 à 1 : 17 (solution de nettoyage : eau motrice)
Le rapport de mélange entre la solution de nettoyage et l' e au dépend de plusieurs facteurs.
L' i nfluence de ces facteurs est montrée dans le diagramme suivant.
La courbe caractéristique ne représente qu' u ne approximation et est utilisée pour estimer le
rapport de mélange.
0
2
4
6
0
2
4
5

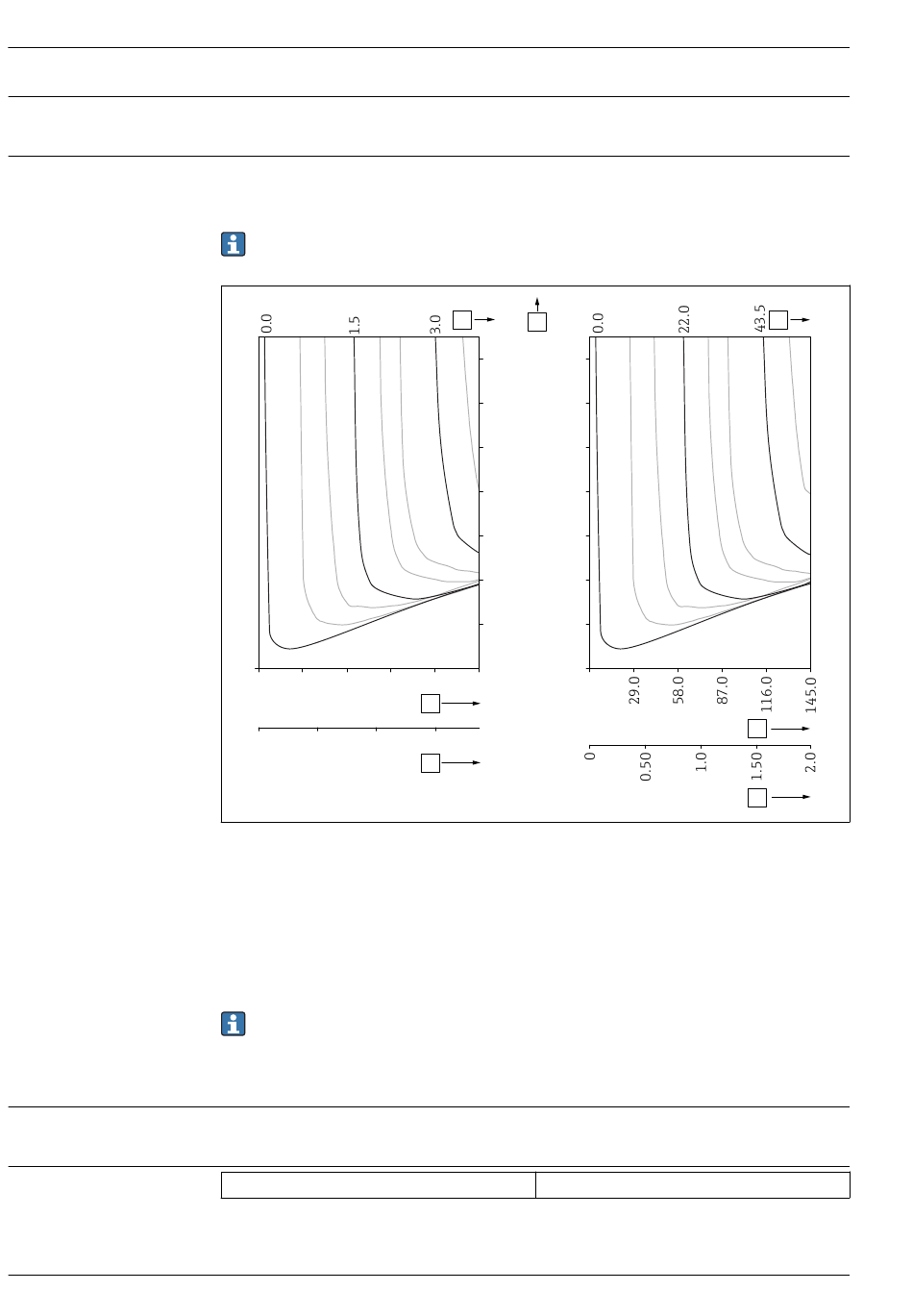

Courbe caractéristique lorsque la vis de dosage est entièrement ouverte
A
Rapport de mélange solution de nettoyage : eau motrice
B
Contre-pression du produit (en bar)
C
Pression de l' e au motrice (en bar)
D
Débit de l' e au motrice (en l/min)
E
Contre-pression du produit (en psi)
F
Pression de l' e au motrice (en psi)
G
Débit de l' e au motrice (en US gpm)
Exemple d' a pplication :
Lorsque la contre-pression du produit est de 1,5 bar (22 psi) et la vis de dosage est entièrement
ouverte, une pression d' e au motrice de 4 bar (58 psi) est nécessaire afin de configurer un
rapport de mélange solution de nettoyage : eau motricede 1 : 10.
2 ... 10 l/min (0,53 ... 2,64 gal/min)
Taille des particules dans l' e au motrice
B
A
1:16
1:14
1:12
1:10
1:8
1:6
1:4
1:2
8
10
0
C
6
D
> 100 µm
Chemoclean CYR10B
E
F
G
A0040940
