Proline Promass 84

2.3.3 Montage boitier mural

"
Attention!
• S'assurer que la température ambiante ne dépasse pas la gamme admissible.
• Monter le boitier mural de manière à ce que les entrées de câble soient orientées vers le bas.

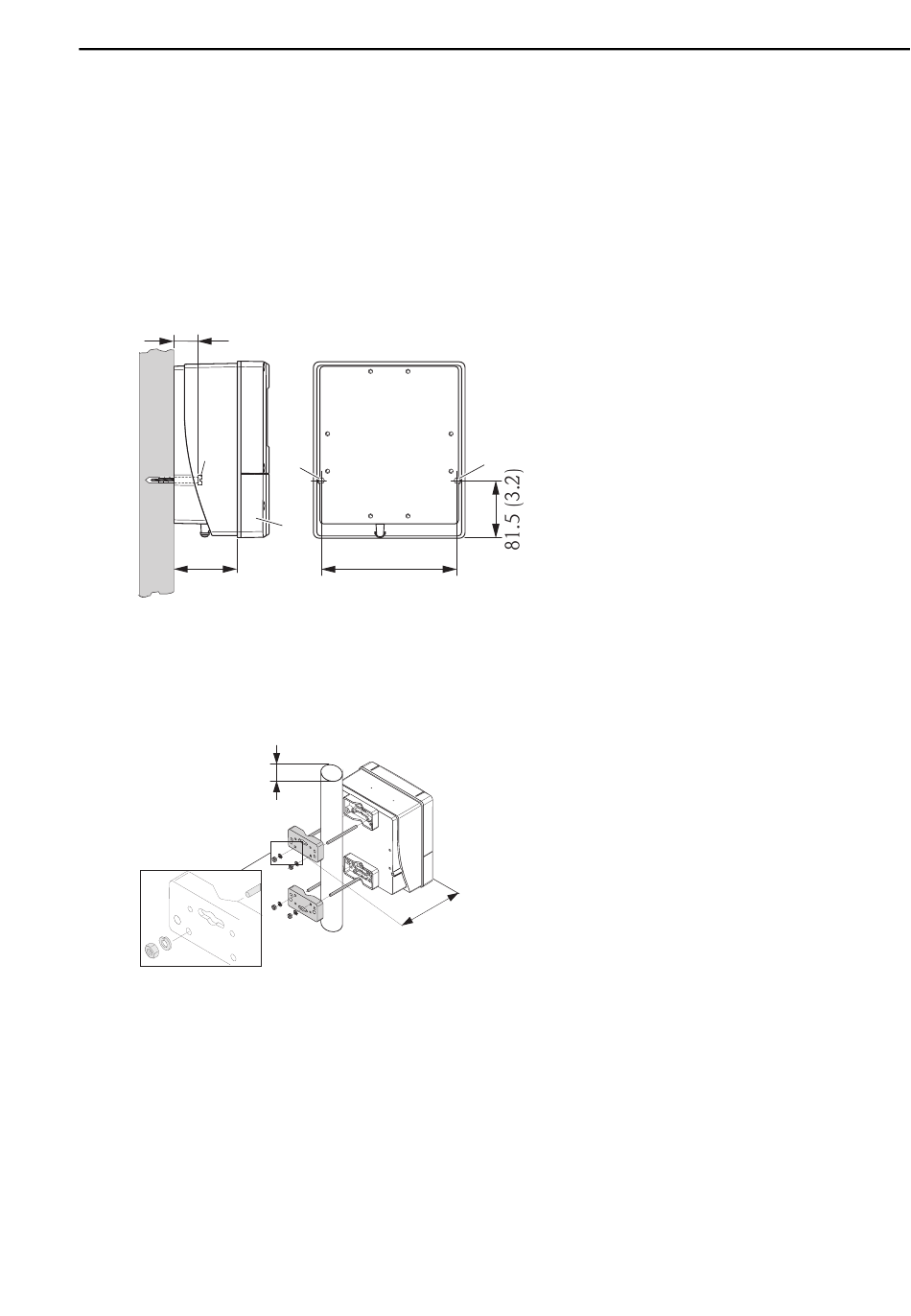

Montage mural direct

35 (1.38)
2
90 (3.54)

Montage sur colonne

Ø 20...70
(Ø 0.79...2.75)
Endress+Hauser
mm (inch)
3
1
192 (7.56)
mm (inch)
~
155 (
1.
Compartiment de raccordement
2.
Vis de fixation M6 (max. ø 6,5 mm (0,25"); tête
3
de vis max. ø 10,5 mm (0,4")
3.
Perçages du boitier pour les vis de fixation
A0007542
"
Attention!
Risque de surchauffe ! Si on utilise une conduite
chaude pour le montage, il convient de s'assurer que la
température au boitier ne dépasse pas la valeur
maximale admissible de +60 °C (+140 °F).
~ 6.1)
A0017072
Montage
9
