3.2
Fonction
3.2.1
Changement du départ [Expert]
Lors de la livraison, le départ du système de séparation se trouve à droite. Si vous modifiez le
système de séparation de manière à ce que le départ se trouve à gauche, le départ du circuit
primaire en place doit également être à gauche pour maintenir le principe de contre-courant de
l'échangeur de chaleur.
Modification du système de séparation de départ à droite à départ à gauche
1. Inversez le tube de retour (H) avec la pompe de chauffage (B) et la vanne à sphère (C).
Attention au sens de refoulement de la pompe ! Tournez la tête de la pompe de manière
à ce que la boîte de bornes soit dirigée vers le haut ou vers le centre du groupe de
robinetteries.
Attention au sens de circulation à travers le tube de retour !
2. Inversez les poignées de thermomètre.
3. Montez le système de séparation et raccordez-le (voir le chapitre suivant).
6

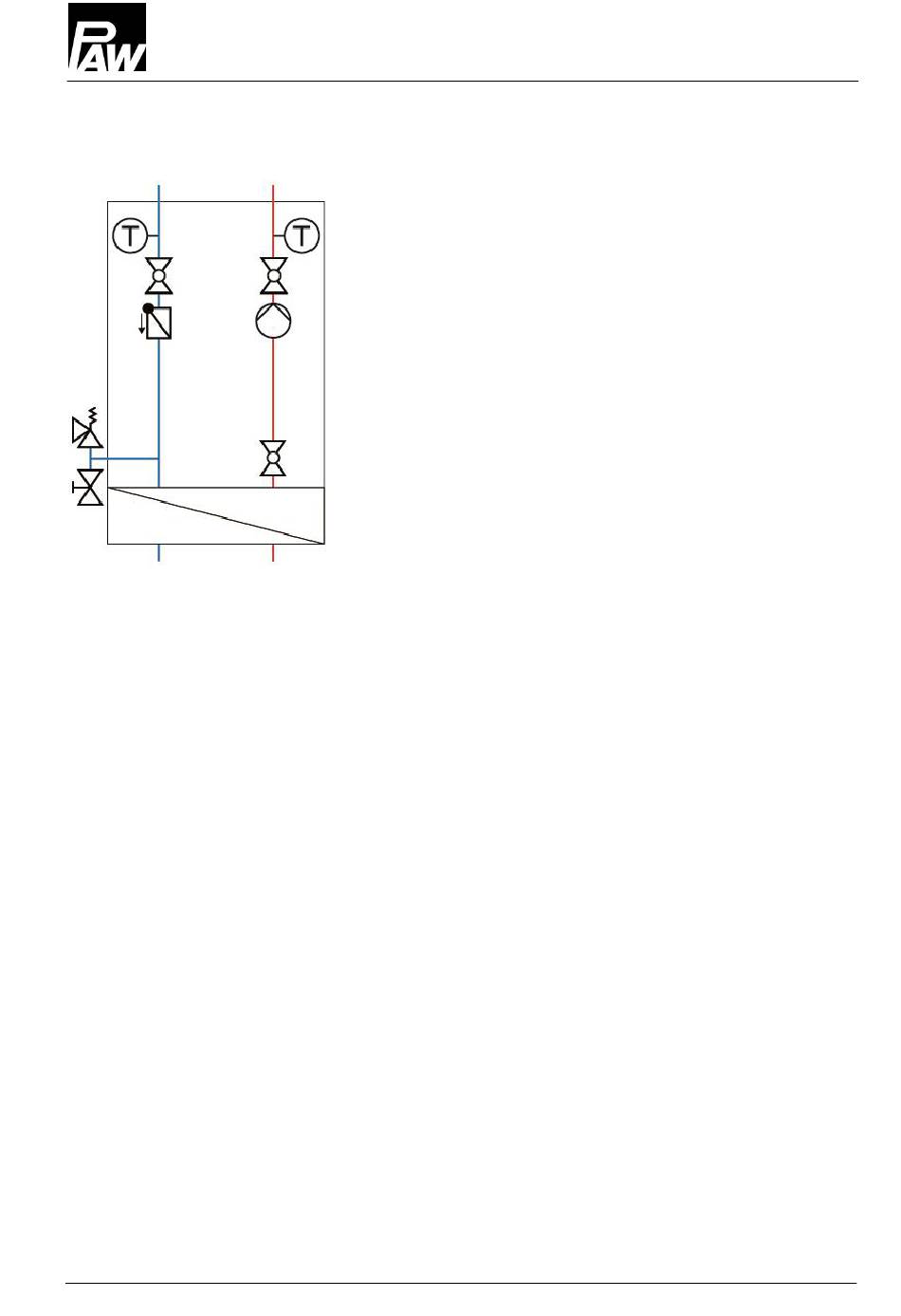

Système de séparation et d'extension TE2
Les systèmes de séparation sont utilisés pour les circuits
de chauffage qui doivent être découplés du circuit primaire.
L'échangeur de chaleur permet un transfert thermique
optimal du circuit primaire au circuit secondaire.
Le système de séparation et d'extension est destiné à
un équipement ultérieur des circuits de chauffage en place
comprenant un régulateur. Le système peut également être
monté séparément, par exemple en combinaison avec une
chaudière à gaz à condensation.
Champ d'application :
pour la séparation des circuits de chauffage qui ne sont
pas entièrement étanches à la diffusion, par exemple les
planchers et les murs chauffants avec des tubes en
plastique.
99368x2-mub-fr – V06
3 Description du produit
2016/02
