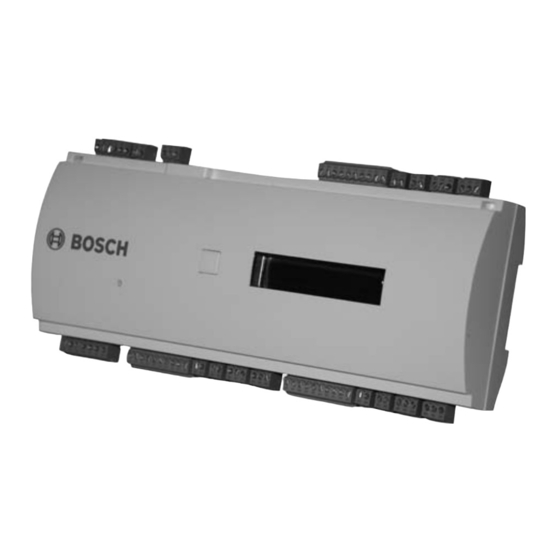

- Page 1 AMC2 DCUA APC-AMC2-DCUA Manuel d’installation...
-
Page 3: Table Des Matières
Informations importantes Explication des symboles figurant dans le présent document Internet Consignes de sécurité Consignes de sécurité importantes Consignes de sécurité Déballage Introduction Description de l'AMC2 DCUA Configuration de l'équipement Caractéristiques de performance Présentation du système Caractéristiques techniques Installation Montage Démontage Ouverture du boîtier... - Page 4 Connexion des sorties de relais 5.16 Connexion des dispositifs à entrée analogique 5.17 Protection contre les accès non autorisés Fonctionnement Affichage de l'état de l'AMC2 DCUA Configuration de l'interface Ethernet Réinitialisation de l'AMC2 DCUA 6.3.1 Réinitialisation du logiciel 6.3.2 Réinitialisation de la configuration réseau Annexe Périphériques AMC2 et leurs documents...
-
Page 5: Informations Importantes
Rien dans la présente licence ne constitue une renonciation aux droits de Bosch vis-à-vis des lois en vigueur aux États-Unis en matière de copyright ou de toute autre loi fédérale ou étatique. Pour toute question concernant la présente licence, veuillez écrire à... -
Page 6: Internet
| Informations importantes AMC2 DCUA REMARQUE ! Remarques importantes – Il conviendra d'en tenir compte afin de garantir un fonctionnement et une programmation sans problème. Des conseils et des raccourcis peuvent également figurer dans les remarques en question. Internet... -
Page 7: Consignes De Sécurité
AMC2 DCUA Consignes de sécurité | fr Consignes de sécurité Consignes de sécurité importantes Lisez, suivez et conservez les instructions - Avant d'utiliser l'appareil, veuillez lire et suivre scrupuleusement l'ensemble des instructions de sécurité et de fonctionnement. Conservez ces instructions pour référence ultérieure. - Page 8 | Consignes de sécurité AMC2 DCUA Dégâts nécessitant réparation - Débranchez votre appareil de l'alimentation principale AC ou DC et confiez sa réparation à du personnel qualifié dans les cas suivants : – Détérioration du cordon ou de la fiche d'alimentation.
-
Page 9: Consignes De Sécurité
AMC2 DCUA Consignes de sécurité | fr conformes à la norme EN/UL 60950. – Concernant les modèles nécessitant une source d'alimentation limitée, utilisez une alimentation conforme à la norme EN/UL 60950. L'utilisation d'autres types de source d'alimentation est susceptible d'endommager l'appareil, voire de provoquer un incendie ou une électrocution. - Page 10 | Consignes de sécurité AMC2 DCUA AVERTISSEMENT ! Risque d'endommagement de l'appareil ! – Éteignez toujours l'appareil AMC2 avant d'en modifier l'installation. – Ne branchez/débranchez pas les connecteurs mâles, les câbles de données ni les connecteurs à vis lorsque l'appareil est allumé...
-
Page 11: Déballage
Si l'une des pièces ne figure pas dans l'emballage, avertissez le service client ou un représentant de Bosch Security Systems. Le carton d'emballage est le conditionnement le plus sûr pour transporter l'appareil. Conservez-le, ainsi que les autres emballages de l'appareil, en vue d'une utilisation ultérieure. -
Page 12: Introduction
AMC2 DCUA Introduction Description de l'AMC2 DCUA ?L'unité de contrôle d'accès AMC2 DCUA (également appelée AMC2 ou contrôleur) permet un contrôle d'accès complet pour une seule entrée. Deux lecteurs de cartes (ou lecteurs de cartes avec clavier) peuvent être connectés et contrôlés via les deux interfaces Wiegand/Omron, de même que jusqu'à... - Page 13 Si les six entrées et les six sorties de l'AMC2 DCUA ne suffisent pas, jusqu'à 3 extensions (AMC2 8I-8O-EXT, AMC2 16I- 16O-EXT ou AMC2 16I-EXT) avec 8 ou 16 entrées et sorties...
-
Page 14: Configuration De L'équipement
Cavalier pour le réglage de la sortie de relais sans tension (mode « sec ») ou de la mise en boucle de la tension depuis l'alimentation interne AMC2 DCUA (mode « humide »). Bouton-poussoir situé sur le dessus du caisson, permettant de sélectionner les différents modes... - Page 15 AMC2 DCUA Introduction | fr Figure 3.3 Interfaces - Présentation 10. Interface hôte RS-485 configurable ? ou interface d'extension 11. Contact d'autosurveillance externe 12. ? Interface lecteur RS-232 13. ? Interfaces lecteur Wiegand/Omron 14. Connecteurs pour six entrées analogiques ? 15.
-
Page 16: Caractéristiques De Performance
| Introduction AMC2 DCUA Figure 3.4 Pièces sur la face inférieure 18. Pile au lithium pour la mise en mémoire tampon de la RAM statique et de l'real time clock (RTC). La durée de vie de la pile est estimée à 10 ans. Néanmoins, un message d'erreur est généré... -
Page 17: Présentation Du Système
(F.01U.026.573) avec alimentation sans coupure intégrée (UPS) devra être utilisé. Présentation du système Le contrôle d'accès AMC2 DCUA est connecté entre le système hôte de gestion et différents périphériques. Par défaut, un système hôte de gestion est connecté via Ethernet. Une connexion hôte de gestion utilisant RS-485 est également... - Page 18 être utilisée pour les cartes d'extension. En utilisant des interfaces lecteur , jusqu'à deux RS-485 et deux appareils Wiegand/Omron peuvent être connectés à chaque AMC2 DCUA. L'interface RS232 peut être utilisée pour des périphériques d'entrée supplémentaires tels que des | V 1.4 | 2010.01 Manuel d’installation...
- Page 19 AMC2 DCUA Introduction | fr lecteurs biométriques ou des lecteurs longue portée. Interfaces RS-232 et Wiegand/Omron. L'interface d'extension prend en charge jusqu'à trois cartes d'E/ S supplémentaires (AMC2 8I-8O-EXT, AMC2 16I-EXT ou AMC2 16I-16O-EXT) si Ethernet est utilisé pour la connexion hôte.
-
Page 20: Caractéristiques Techniques
| Caractéristiques techniques AMC2 DCUA Caractéristiques techniques Matériel – Microcontrôleur intégré (32 bits, 30 MHz) – SRAM (256 Ko) – EEPROM série – RTC (horloge temps réel) – Micro SD 1 Go enfichable – Batterie pour SRAM et RTC –... - Page 21 AMC2 DCUA Caractéristiques techniques | fr – Six entrées analogiques avec surveillance anti-sabotage ; connectez uniquement des contacts secs – Interface d'extension RS-485 : vitesse de transfert : 9,6 Kbit/s (aucune parité, 8 bits, 2 bits d'arrêt) – Contact d'autosurveillance pour les boîtiers Alimentation 10 à...
- Page 22 | Caractéristiques techniques AMC2 DCUA Poids env. 0,53 kg AVERTISSEMENT ! La chute de tension entre l'alimentation et l'AMC a un effet sur les interfaces AMC. Elle doit être inférieure à 2 V ! REMARQUE ! Lors de l'utilisation de plusieurs périphériques dans un système d'installation, tenez compte des valeurs minimale et maximale de l'environnement.
-
Page 23: Installation
AMC2 DCUA Installation | fr Installation Montage L'AMC2 peut être fixé sur un rail de montage standard 35 mm, via un mécanisme d'encliquetable. Fixez l'AMC2 sur le bord supérieur du rail de montage [1]. Enfoncez ensuite le périphérique et encliquetez-le sur le rail en le poussant vers l'arrière [2]. -
Page 24: Démontage
| Installation AMC2 DCUA Démontage REMARQUE ! Pour retirer l'AMC2 d'un rail de montage, retirez d'abord tous les connecteurs enfichables. Enfoncez l'AMC2 jusqu'à ce que le bord inférieur sorte du rail de montage [1]. Retirez l'extrémité inférieure de l'AMC2 du rail de montage [2]. -
Page 25: Ouverture Du Boîtier
Pour ouvrir le boîtier, enfoncez les deux dispositifs encliquetables à l'aide d'un tournevis, puis faites pivoter le capot vers le bas. Figure 5.3 Ouverture du boîtier de l'AMC2 DCUA Bosch Sicherheitssysteme GmbH Manuel d’installation | V 1.4 | 2010.01... -
Page 26: Fermeture Du Boîtier
Insérez les crochets situés sur le bord inférieur du capot avant dans les saillies du bord inférieur du capot arrière en plastique [1]. Assurez-vous que le logo BOSCH n'est pas à l'envers. Le bord supérieur du capot avant est maintenant aligné... -
Page 27: Câblage
AMC2 DCUA Installation | fr Câblage AVERTISSEMENT ! Les câbles utilisés dans le système de contrôle d'accès AMC2 ne sont pas sujets aux interférences électriques. Toutefois, vous devez veiller à ne pas acheminer les câbles à proximité de câbles et équipements de commutation fortement sollicités. Si cela est inévitable, croisez le câble aux angles droits tous les 1... -
Page 28: Mise À La Terre Et Blindage
| Installation AMC2 DCUA REMARQUE ! Ces spécifications s'appliquent à l'alimentation, aux lecteurs, aux sorties de relais et à l'interface d'extension. Concernant les entrées, les valeurs de chute de tension spécifiques doivent être prises en compte. Reportez-vous au Tableau 5.3 Mise à... -
Page 29: Interface Hôte Et Interface D'extension
AMC2 DCUA Installation | fr 5.6.1 Interface hôte et interface d'extension Figure 5.5 Emplacement du cavalier de mise à la terre pour l'interface hôte RS-485 Les paramètres par défaut du cavalier 1 sont utilisés. Le paramètre du cavalier 2 gère la masse du signal. -
Page 30: Interfaces De Bus
| Installation AMC2 DCUA 5.6.2 Interfaces de bus Figure 5.6 Emplacement des interfaces de bus du cavalier de masse Le cavalier(pour le deuxième bus) et le cavalier connectent la masse interne AMC2de l' à RS-485la masse du bus. Configurez uniquement ce cavalier (emplacement 2) si l'AMC2 alimente tous les autres périphériques directement connectés à... -
Page 31: Interface Ethernet
AMC2 DCUA Installation | fr Figure 5.7 Emplacement du connecteur d'alimentation Connectez une alimentation externe (10 - 30 Vdc) pour l'appareil AMC2 à la broche 1 (positive) et à la broche 3 (négative) du connecteur à vis enfichable. Si une alimentation sans coupure (UPS) est utilisée, la sortie de relais des signaux d'alimentation correcte depuis l'UPS est connectée aux broches suivantes :... -
Page 32: Interface Hôte Rs-485
| Installation AMC2 DCUA Un schéma de connexion complet de l'interface hôte Ethernet est présenté dans Tableau 7.1. Figure 5.8 Emplacement de l'interface Ethernet REMARQUE ! Dès lors qu'un nouveau périphérique AMC2 est connecté à un réseau via DHCP, il peut s'écouler un certain temps avant que le nouveau périphérique AMC2 soit reconnu par le serveur distant. - Page 33 AMC2 DCUA Installation | fr Figure 5.9 Configuration d'un système hôte RS-485 Hôte Connexion RS-232 Convertisseur AMC-MUX Bus RS-485 AMC2 controller Les conditions suivantes s'appliquent pour un système de bus RS-485 : – Un système de bus est constitué d'une ligne de bus et/ou d'une ou plusieurs branches.
- Page 34 | Installation AMC2 DCUA – Les périphériques sont des AMC2 connectés à l'ordinateur hôte. – La longueur maximale de câble d'une ligne de bus ne doit pas dépasser 1 200 m. – La longueur de câble des branches ne doit pas dépasser 100 m.
-
Page 35: Connexion Bifilaire Rs-485
AMC2 DCUA Installation | fr Figure 5.10 Interface hôte RS-485 5.9.1 Connexion bifilaire RS-485 Figure 5.11 Schéma de connexion d'une connexion bifilaire RS-485 masse du signal TxRx+ TxRx- blindage Bosch Sicherheitssysteme GmbH Manuel d’installation | V 1.4 | 2010.01... -
Page 36: Sélecteur Dil
| Installation AMC2 DCUA Figure 5.12 Paramètres pour les connexions bifilaires RS-485 Pour la connexion bifilaire RS-485, réglez l'interrupteur AMC- MUX DIL aux positions 3, 7 et 8 sur ON (Activé). Définissez l'adresse RS-485 du contrôleur de l'AMC2 à l'aide de l'interrupteur DIL. - Page 37 AMC2 DCUA Installation | fr Figure 5.13 Emplacement du sélecteur des paramètres hôte Bosch Sicherheitssysteme GmbH Manuel d’installation | V 1.4 | 2010.01...
- Page 38 | Installation AMC2 DCUA Interrupteurs DIL Adresse Aucune (Désacti (Désacti (Désact (Désacti vé) vé) ivé) vé) (Activé) (Désacti (Désact (Désacti vé) ivé) vé) (Désacti (Activé) (Désact (Désacti vé) ivé) vé) (Activé) (Activé) (Désact (Désacti ivé) vé) (Désacti (Désacti (Activé...
-
Page 39: Rs-485 Pour Les Modules D'extension
AMC2 DCUA Installation | fr Interrupteurs DIL Mode SDEB RS-485 (Activé) Ethernet (Désactiv é) Tableau 5.2 Paramètres du protocole et de la connexion Instructions pour l'interrupteur DIL 5 Configurez SDEB (= interrupteur DIL 5 sur ON (Activé)) dans les cas suivants –... - Page 40 | Installation AMC2 DCUA Le bus du module d'extension RS-485 étend l'AMC2 avec des modules d'E/S supplémentaires (AMC2 8I-8O-EXT, AMC2 16I- 16O-EXT ou AMC2 16I-EXT). Figure 5.14 Emplacement du bus du module d'extension RS-485 Jusqu'à trois modules d'extension peuvent être connectés pour fournir des entrées et sorties supplémentaires, pour le contrôle...
-
Page 41: Wiegandinterface /Omron Pour Lecteurs De Cartes
5.12 WiegandInterface /Omron pour lecteurs de cartes L'AMC2 DCUA fournit deux ports pour connecter au maximum 2 lecteurs avec des interfaces Wiegand ou Omron. Chaque interface est connectée à l'aide d'un connecteur à vis enfichable à 10 broches (S7 et S16) - reportez-vous à Figure 7.1. -
Page 42: Connexion De Différents Types De Lecteur
| Installation AMC2 DCUA Figure 5.16 Emplacement des interfaces Wiegand pour les appareils externes Ces interfaces sont des connexions point à point. En d'autres termes, chaque interface ne peut prendre en charge qu'un seul lecteur avec une longueur de câble maximale de 150 m. Les lecteurs sont adressés en fonction de leur numéro d'interface... - Page 43 Si votre lecteur requiert une tension autre que 12 V ou a une consommation supérieure à 200 mA, il aura besoin d'une alimentation externe. Lecteur Wiegand de type W 1 Ce schéma de câblage fait référence aux lecteurs suivants figurant dans le catalogue BOSCH : Référence ARD-ProxPointPlus 4.998.141.821 ARD-MiniProx 4.998.141.822...
- Page 44 LED verte REMARQUE ! La sirène sera contrôlée par le lecteur. Lecteur Wiegand de type W3 Ce schéma de câblage fait référence aux lecteurs suivants figurant dans le catalogue BOSCH : Référence ARD-AYK12 F.01U.075.408 ARD-AYJ12 F.01U.075.388 | V 1.4 | 2010.01 Manuel d’installation...
- Page 45 AMC2 DCUA Installation | fr Référence ARD-AYH12 F.01U.075.389 ARD-AYQ12 F.01U.075.390 ARD-AYCE65B F.01U.075.391 rouge Alimentation - 12 V+ noir Alimentation du lecteur - 0 V vert Données 0 blanc Données 1 (horloge) marron LED verte mauve Carte présente Lecteur Wiegand de type W4...
-
Page 46: Interface Rs-485 Pour Les Lecteurs De Cartes
Par défaut, la broche 2 est définie sur Activé. 5.13 Interface RS-485 pour les lecteurs de cartes L'AMC2 DCUA possède une interface RS-485. Cetteinterface est connectée à l'aide d'un connecteur à vis enfichable à 10 broches (S2). | V 1.4 | 2010.01 Manuel d’installation... - Page 47 Figure 5.17 Emplacement de l'interface RS-485 pour les appareils exter- Deux lecteurs peuvent se connecter au bus. En fonction de la tension d'entrée de l'AMC2 DCUA , les lecteurs disposent de 12 V ou 24 V. Un schéma de connexion complet de l'interface RS-485 est présenté...
-
Page 48: Interface Rs-232 Pour Les Lecteurs De
AMC2 DCUA 5.14 Interface RS-232 pour les lecteurs de L'AMC2 DCUA possède une interface RS-232 pour intégrer une unité de contrôle supplémentaire telle qu'un lecteur d'empreintes digitales ou longue portée avec des interfaces compatibles RS-232. L'interface est connectée à l'aide d'un connecteur à... -
Page 49: Connexion Des Sorties De Relais
Connexion des sorties de relais Pour faire fonctionner les verrous ou les systèmes d'alarme, le AMC2 DCUA possède six sorties de relais en forme de C. Les sorties seront connectées aux connecteurs à vis enfichables à 3 broches : S5, S6, S10, S11, S17, S19 et S20 - reportez-vous au Tableau 7.9. - Page 50 | Installation AMC2 DCUA Figure 5.20 Mode humide et mode sec des sorties de relais de l'AMC2 AVERTISSEMENT ! Veuillez noter les spécifications suivantes. Pour prévenir tout dommage au niveau des relais, rappelez-vous ce qui suit : – le courant de commutation maximal est de 1,25 A –...
- Page 51 AMC2 DCUA Installation | fr Un schéma de connexion complet des connecteurs de sorties de relais est présenté dans le Tableau 7.9. Figure 5.21 Schéma des diodes de reprise normalement normalement ouvert/ ouvert/ normalement fermé normalement fermé commun commun charge...
-
Page 52: Connexion Des Dispositifs À Entrée Analogique
5.16 Connexion des dispositifs à entrée analogique Le AMC2 DCUA dispose de six entrées analogiques, par exemple, pour des mécanismes de verrouillage sans potentiel ou pour déterminer si un verrou est fermé ou ouvert. Les entrées sont reliées aux connecteurs à vis enfichables à... - Page 53 AMC2 DCUA Installation | fr Figure 5.23 Emplacement des connecteurs d'entrée analogique L'AMC2 peut également détecter les conditions de câblage « court-circuit » et « interrompu », et déclencher une alarme si les périphériques appropriés sont connectés. 1. Porte ouverte : R 2.
-
Page 54: Protection Contre Les Accès Non Autorisés
| Installation AMC2 DCUA de câble autorisée en fonction de la combinaison de résistances utilisée. 1k5 1k8 2k2 2k7 3k9 4k7 5k6 220 220 220 210 200 1k2 260 270 270 270 260 240 1k5 310 330 340 350 350 340... - Page 55 AMC2 DCUA Installation | fr Figure 5.24 Emplacement du contact de la protection contre les accès non autorisés Bosch Sicherheitssysteme GmbH Manuel d’installation | V 1.4 | 2010.01...
-
Page 56: Fonctionnement
| Fonctionnement AMC2 DCUA Fonctionnement Affichage de l'état de l'AMC2 DCUA L'écran à cristaux liquides fournit les informations d'état sur l'AMC2. Enfoncez le bouton « Dialog » (Boîte de dialogue) pour basculer d'un mode à un autre. Figure 6.1 Emplacement du bouton « Dialog » (Boîte de dialogue) Le mode d'affichage sélectionné... - Page 57 AMC2 DCUA Fonctionnement | fr Pouss Affichage (exemple) Description Dig. IO: :::::::::::::::: Affichage des contacts numériques : les signaux d'entrée définis seront indiqués avec l'extension supérieure, les signaux de sortie avec l'extension inférieure. Dig. I1: :::::::::::::::: Si des cartes d'E/S sont connectées, les signaux seront...
-
Page 58: Configuration De L'interface Ethernet
| Fonctionnement AMC2 DCUA Configuration de l'interface Ethernet Pour configurer l'AMC2 dans un environnement réseau TCP/IP, utilisez l'outil AmcIpConfig fourni dans le répertoire suivant, sur le serveur autonome ou distant du Building Integration System : \\Runtime-drive:\MgtS\AccessEngine\AC\bin Le système de contrôle d'accès Access Personal Edition possède une entrée de cet outil dans le dossier du programme :... -
Page 59: Réinitialisation De L'amc2 Dcua
Dès qu'il est de nouveau en ligne, le chargeur de l'AMC2 télécharge une copie actualisée du programme et de la configuration de l'application. Si le problème persiste, veuillez faire appel au support technique. Figure 6.2 Réinitialisation de l'AMC2 DCUA Bosch Sicherheitssysteme GmbH Manuel d’installation | V 1.4 | 2010.01... -
Page 60: Réinitialisation De La Configuration Réseau
L'AMC2 possède maintenant la configuration réseau suivante : – DHCP = 1 – IP = 0.0.0.0 – Masque de sous-réseau = 0.0.0.0 Figure 6.3 Réinitialisation de l'AMC2 DCUA à l'état initial | V 1.4 | 2010.01 Manuel d’installation Bosch Sicherheitssysteme GmbH... -
Page 61: Annexe
AMC2 DCUA Annexe | fr Annexe Périphériques AMC2 et leurs documents Périphérique Version Date n° AMC2 4W APC-AMC2-4W V 7.7 01.2010 AMC2 4R4 APC-AMC2-4R4 V 3.4 01.2010 AMC2 16I-16O-NET APC-AMC2-16ION V 3.3 01.2010 AMC2 DCUA APC-AMC2-DCUA V 1.4 01.2010 AMC2 4W-EXT API-AMC2-4WE V 2.7... -
Page 62: Schémas De Connexion
| Annexe AMC2 DCUA Schémas de connexion Figure 7.1 Borniers de l'AMC2 DCUA | V 1.4 | 2010.01 Manuel d’installation Bosch Sicherheitssysteme GmbH... - Page 63 AMC2 DCUA Annexe | fr TXD+ TXD- RXD+ Non connecté Non connecté RXD- Non connecté Non connecté Tableau 7.1 Prise réseau Ethernet (RJ45) Blindage Données RxTx+ Données RxTx- Masse (PAG) Données Tx+ Données Tx- Tableau 7.2 Hôte RS-485 Alimentation, DC positif (10 V - 30 V)
- Page 64 | Annexe AMC2 DCUA Alimentation du lecteur - 12 V+ Alimentation du lecteur - 0 V Données 0 Données 1 Blindage LED verte LED rouge Sirène Fixe Carte présente Tableau 7.4 Interface Wiegand Alimentation du lecteur - 12 V+ Alimentation du lecteur - 0 V Données...
- Page 65 AMC2 DCUA Annexe | fr Alimentation du lecteur - 12 V+ Alimentation du lecteur - 0 V Blindage Données RxTx+ Données RxTx- Blindage des données (PAG) Non connecté Non connecté Non connecté Non connecté Tableau 7.6 Interface RS-485 Données TxD Données RxD...
- Page 66 | Annexe AMC2 DCUA Alimentation de périphériques externes - 12 V Alimentation de périphériques externes - Blindage Données RxTx+ Données RxTx- Masse (PAG) Tableau 7.10 Interface d'extension Contact d'autosurveillance, entrée Contact d'autosurveillance, sortie Tableau 7.11 Contact d'autosurveillance externe | V 1.4 | 2010.01 Manuel d’installation...
- Page 67 AMC2 DCUA Annexe | fr Bosch Sicherheitssysteme GmbH Manuel d’installation | V 1.4 | 2010.01...
-
Page 68: Index
Ethernet 31 interfaces Ethernet 58 extension 21 hôte 16 lecteur 16 RS-232 48 RS-485 46 interfaces hôte 15 interfaces lecteur 16 Wiegand 41 LCD 56 mise à la terre 28 montage 23 V 1.4 | 2010.01 Manuel d’installation Bosch Sicherheitssysteme GmbH... - Page 72 Bosch Sicherheitssysteme GmbH Robert-Koch-Straße 100 D-85521 Ottobrunn Germany Telefon +49 89 6290-0 +49 89 6290-1020 www.bosch-securitysystems.com © Bosch Sicherheitssysteme GmbH, 2010...
