KA01460K/14/FR/02.21
71548252
2021-10-19
Products
Instructions condensées

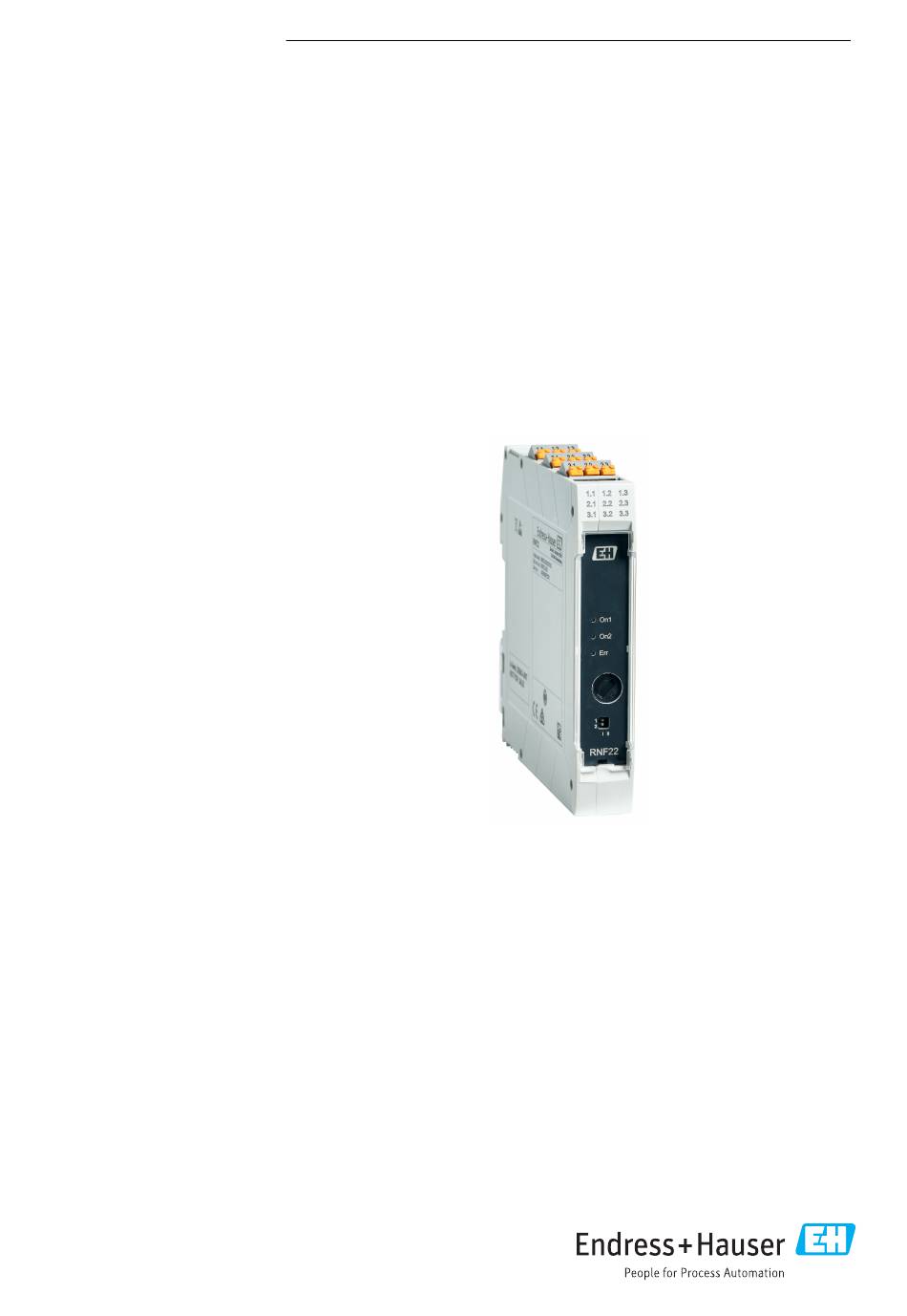

RNF22
Module d' a limentation et de message d' e rreur 24 V
DC
Ces Instructions condensées ne remplacent pas le manuel de
mise en service.
Des informations détaillées relatives à l' a ppareil figurent dans
le manuel de mise en service et d' a utres documentations :
Pour toutes les versions d' a ppareil disponibles via :
• Internet : www.endress.com/deviceviewer
• Smartphone/Tablette : Endress+Hauser Operations App
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser RNF22
Sommaire des Matières pour Endress+Hauser RNF22
- Page 1 Des informations détaillées relatives à l' a ppareil figurent dans le manuel de mise en service et d' a utres documentations : Pour toutes les versions d' a ppareil disponibles via : • Internet : www.endress.com/deviceviewer • Smartphone/Tablette : Endress+Hauser Operations App...
-
Page 2: Informations Relatives Au Document
Informations relatives au document RNF22 Informations relatives au document Symboles 1.1.1 Symboles d'avertissement DANGER AVERTISSEMENT Ce symbole attire l' a ttention sur une situation dangereuse Ce symbole attire l' a ttention sur une situation dangereuse entraînant la mort ou des blessures corporelles graves, si qui, lorsqu' e lle n' e st pas évitée, peut entraîner la mort ou... -
Page 3: Consignes De Sécurité De Base
RNF22 Consignes de sécurité de base 1.1.5 Symboles sur l'appareil Avertissement Respecter les consignes de sécurité contenues dans le manuel de mise en service associé Consignes de sécurité de base Exigences imposées au personnel Le personnel doit remplir les conditions suivantes dans le cadre de ses activités : ‣... -
Page 4: Sécurité Du Produit
Module d'alimentation et de messages d'erreur • Le module d' a limentation et de messages d' e rreur RNF22 s' u tilise pour fournir la tension d' a limentation au connecteur de bus sur rail DIN. Via un contact de relais et une LED clignotante, la fonction d' a nalyse des erreurs intégrée signale les pannes d' a limentation/... -
Page 5: Réception Des Marchandises Et Identification Du Produit
• Référence de commande étendue (Extended order code) avec énumération des caractéristiques de l' a ppareil sur le bordereau de livraison 4.2.1 Nom et adresse du fabricant Nom du fabricant : Endress+Hauser Wetzer GmbH + Co. KG Adresse du fabricant : Obere Wank 1, D-87484 Nesselwang Référence modèle/type : RNF22 Certificats et agréments... -
Page 6: Montage Du Connecteur De Bus Sur Rail Din
Montage RNF22 isolation supplémentaire si nécessaire. Si l' a ppareil adjacent offre également une isolation de base, aucune isolation supplémentaire n' e st nécessaire. AVIS ‣ En cas d' u tilisation en zone explosible, les valeurs limites figurant dans les certificats et les agréments doivent être respectées. -
Page 7: Raccordement Électrique
RNF22 Raccordement électrique A0041736 2 Montage sur rail DIN Raccordement électrique Exigences pour le raccordement Un tournevis à lame plate est nécessaire pour établir un raccordement électrique aux bornes à vis ou enfichables. AWG 24-14 AWG 24-14 0,2 -2,5 mm ²... -
Page 8: Données De Raccordement Importantes
Raccordement électrique RNF22 6.1.1 Instructions de raccordement spéciales • Des unités de déconnexion et des systèmes de protection des circuits auxiliaires avec des valeurs AC ou DC appropriées doivent être prévus dans l' i nstallation du bâtiment. • Un interrupteur/disjoncteur de puissance doit être prévu à proximité de l' a ppareil et clairement marqué... -
Page 9: Câblage En Bref
A0042592 4 Affectation des bornes du RNF22 : module d' a limentation et de messages d' e rreur Alimentation électrique Le courant peut être fourni via les bornes 1.1 et 1.2 pour PWR1 ou 2.1 et 2.2 pour PWR2. -
Page 10: Éléments D'affichage Et De Configuration
Éléments d' a ffichage et de configuration RNF22 Raccordement électrique Remarques La tension d' a limentation correspond-elle aux indications U = p. ex. 19,2 … 30 V sur la plaque signalétique ? Toutes les bornes à vis sont-elles bien serrées et les connexions des bornes enfichables ont-elles été... -
Page 11: Contrôle Du Montage
Mise en service Les réglages suivants s' e ffectuent au moyen des commutateurs DIP : • Désactiver le message d' e rreur lorsque le module d' a limentation RNF22 est alimenté par un seul système d' a limentation (DIP 1) •... - Page 12 *71548252* 71548252 www.addresses.endress.com...
