Manuels Connexes pour Rain Bird SI-RR
Sommaire des Matières pour Rain Bird SI-RR

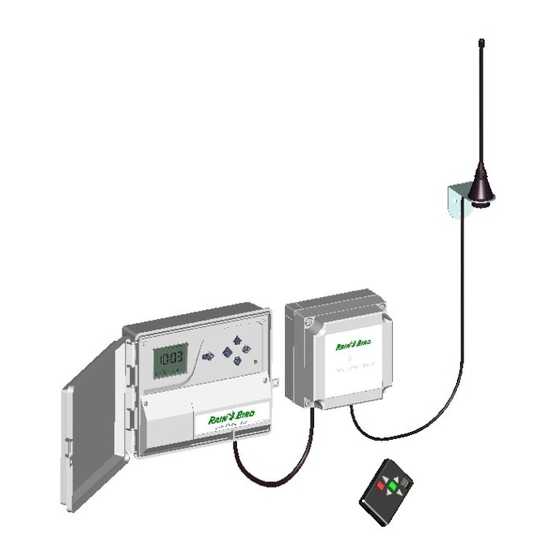

- Page 1 NOTICE D'INSTALLATION INTERFACE TELECOMMANDE RADIO SI-RR/CC4-12/Dialog+ Français...
- Page 2 1: MARRON connecteur en respectant les codes 2: VERT couleurs comme indiqué ci contre. 3: JAUNE - Pour un SI-RR, l'ordre est : De gauche à droite : Marron, Vert, Jaune, Blanc , 4: BLANC Bleu (voir vue ci-contre) 5: BLEU - Pour un CC4-12, l'ordre est : De bas en haut : Marron, Vert, Jaune, Blanc, Bleu.
- Page 3 Brancher le programmateur sur le secteur230V Lors de la mise sous tension du programmateur, l'interface radio (alimentée par ce dernier) reconnaît automatiquement le modèle de programmateur auquel elle est connectée (SI-RR-6, SI- RR-8 ou SI-RR-12). Elle configure automatiquement l'émetteur 99 canaux en pré-programmant les canaux de la manière suivante:...
- Page 4 Pour un SI-RR-8: Le canal 1 de l'émetteur commande la station N°1 du programmateur (ON ---> temps programmé ou OFF) Le canal 2 de l'émetteur commande la station N°2 du programmateur (ON ---> temps programmé ou OFF) Le canal ....
- Page 5 Mise en mémoire du code de l'emetteur 99 canaux: Principe: Chaque emetteur possède un code unique, Seul les emetteurs dont le code aura été enregistré pourront commander votre programmateur, Vous pouvez enregistrer jusqu'à 10 emetteurs différents, Etape 1: : Appuyer sur le bouton poussoir : Un voyant vert se met à...
- Page 6 Selection d'un canal et emission d'un ordre à votre programmateur d'irrigation: A: A l'aide des flèches horizontales, afficher le canal désiré sur le LCD. B: Pour emettre un ON, appuyez sur la flèche haute C; Pour emettre un OFF, appuyez sur la flèche basse. Limitation du nombre total des canaux: "on"...
- Page 7 Accès direct au canal préféré avec les touches rouges et vertes: Les touches vertes et rouges vous permettent d'accéder directement à votre canal préféré. A: Vérifiez que vous avez mémorisé votre canal préféré comme indiqué précedemment. B: Sans sélectionner votre canal, vous pouvez envoyer un "ON" en appuyant sur la touche verte de votre emetteur 99 canaux.
- Page 8 ANTENNE EXTERIEURE (option) Afin d'améliorer la qualité de la portée, on peut installer une antenne exterieure. A: Montage déporté. B: Montage sur le boîtier interface radio. Cette antenne est livrée avec 2,5m de câble coaxial, une équerre de fixation murale. Elle remplace l'antenne filaire d'origine du recepteur radio.
-
Page 9: Branchement Électrique Secteur 230V
Récepteur Universel 230V à 2 sorties indépendantes (Option). Principe: Ce recepteur possède deux sorties indépendantes. Chaque sortie possède un relais à contacts secs. Le recepteur universel fonctionne avec l'emetteur 99 canaux. Pour cela, il faut attribuer (mémoriser) pour chaque sortie un numéro de canal de l'emetteur. Ce recepteur est idéal pour commander à... - Page 10 Quelques conseils de branchements des sorties des relais du recepteur universel: * Utilisation sur un automatisme de portail ou de porte de garage : connectez la sortie du relais du Recepteur Universel sur l'entrée "Bouton Poussoir" de la centrale de commande électronique de l'automatisme.
- Page 11 Mode Monostable Configuration en mode monostable de la première sortie et attribution d'un canal : 1- Choisissez votre canal sur l'emetteur 99 canaux. 2- Sur le recepteur universel, appuyez une fois sur le bouton poussoir SW1. 3- La led L1 s'éclaire pendant 5s. 4- Pendant les 5 s, envoyez un ordre avec l'émetteur en appuyant sur la flèche haute.
-
Page 12: Mode Minuterie
Mode Minuterie Le tableau ci-dessous est important pour ajuster la durée de le minuterie pendant la phase de programmation. Nombre de Durée Nombre de Durée Clignotments Clignotments 1min 1,5min 2min 2,5min 3min 3,5min 4min 4,5min 5min 5,5min 6min 6,5min 7min 7,5min Bistable Configuration en mode minuterie de la première sortie et... - Page 13 Configuration en mode minuterie de la deuxième sortie et attribution d'un canal : 1- Choisissez votre canal sur l'emetteur 99 canaux. 2- Sur le recepteur universel, appuyez et relachez le bouton poussoir SW1. 3- La led L1 s'éclaire pendant quelques secondes. 4- Maintenez le bouton poussoir SW1 appuyé.
- Page 14 Mode Bistable Configuration en mode bistable de la première sortie et attribution d'un canal : 1- Choisissez votre canal sur l'emetteur 99 canaux. 2- Sur le recepteur universel, maintenez le bouton poussoir SW1 appuyé. 3- La led L1 s'éclaire pendant quelques secondes et s'éteint. 4- Relachez le bouton poussoir SW1.
-
Page 15: Effacement Total Des Canaux Memorises
EFFACEMENT TOTAL DES CANAUX MEMORISES 1- Débrancher l'alimentation 230Vac du recepteur universel. 2- Maintenez le bouton poussoir SW1 appuyé. 3- Simultanément, rebranchez l'alimentation 230Vac. 4- La led du recepteur clignotent. 5- La mémoire du recepteur est éffacée. Les canaux mémorisés sont effacés.
