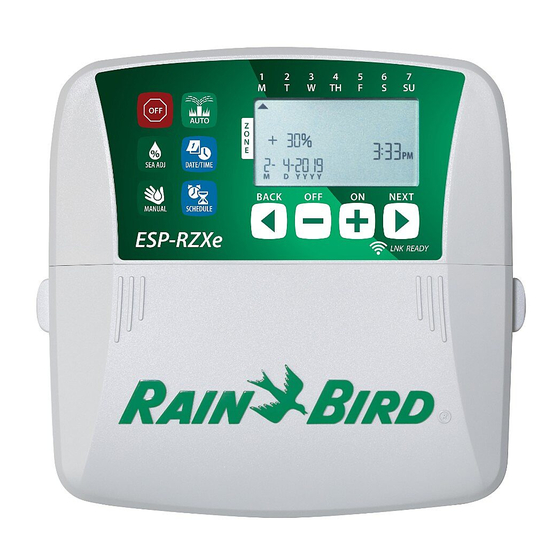

- Page 1 Rain+Birdt Programmateur ESP-RZXe Guide d’installation – Manuel d’utilisation Compatible LNK D Y Y Y Y * vendu séparément D Y Y Y Y Français...
-
Page 2: Table Des Matières
Guide d’installation – Manuel d’utilisation Contents Introduction Installation Caractéristiques Modèle intérieur ..........7 du programmateur ESP-RZXe ......1 Installation du programmateur ......... 7 Compatible WiFi ..............1 Connexion de l’alimentation ........7 Commandes et voyants ........1 Modèle extérieur ..........8 Principales fonctions ............ -
Page 3: Caractéristiques Du Programmateur Esp-Rzxe
Compatible WiFi Le module WiFi LNK permet de se connecter à distance Caractéristiques à un programmateur ESP-RZXe de Rain Bird, à l’aide d’un du programmateur ESP-RZXe appareil intelligent compatible avec Apple iOS ou Android. L’application mobile permet d’accéder à distance à un ou Le programmateur ESP-RZXe comporte diverses plusieurs programmateurs d’arrosage et de les configurer. -
Page 4: Utilisation Normale Auto
Utilisation normale Arrêt (Off) Auto Annule instantanément tous les arrosages en cours et désactive l’arrosage automatique. Appuyez sur la touche ARRÊT (OFF) pour L’arrosage a lieu automatiquement annuler instantanément tous les arrosages en conformément aux programmes. cours. Appuyez sur la touche AUTO pour reprendre l’utilisation normale lorsque la programmation est terminée et pour surveiller l’arrosage en cours. -
Page 5: Planification D'arrosage Des Zones (Zone Schedule)
– Planning d’arrosage Appuyez sur la touche pour configurer l’heure (vérifiez que le paramètre AM/PM est Les heures d’arrosage représentent des durées correct) ; appuyez ensuite sur SUIVANT (NEXT) (ex. 20 minutes) configurées pour l’arrosage. pour sélectionner les minutes. REMARQUE : les durées d’arrosage sont comprises entre 1 et 199 minutes. -
Page 6: Configuration Des Jours D'arrosage
REMARQUE : appuyez sur la touche SUIVANT (NEXT) lorsque ARRÊT (OFF) clignote pour passer à l’étape 4. JOUR Configuration des jours d’arrosage SELEC- TIONNE Les jours d’arrosage sont les jours, ou les intervalles (ex. Lundi ; Mercredi et Vendredi), d’arrosage autorisé. –... -
Page 7: Jours Cycliques
PUIS Jours cycliques RECOMMENCEZ les opérations 1 à 4 pour – Appuyez sur pour sélectionn er ; d’autres zones si vous le souhaitez. appuyez ensuite sur SUIVANT (NEXT). Fonctions supplémentaires Arrosage manuel (Manual Watering) Démarre instantanément l’arrosage de TOUTES les zones ou d’UNE SEULE zone. -
Page 8: Arrosage D'une Zone
Pendant l’arrosage manuel : Ajustement saisonnier – Appuyez sur la touche pour régler la (Seasonal Adjust) durée d’arrosage restante pour la zone active le cas échéant. Augmente ou diminue la durée d’arrosage (heures d’arrosage) pour toutes les zones. Appuyez sur la touche SUIVANT (NEXT) pour annuler instantanément l’arrosage de la zone Appuyez touche... -
Page 9: Installation
Installation Accrochez solidement l’appareil sur la vis par le trou oblong à l’arrière du programmateur. TROU POUR Modèle intérieur LA TETE DE VIS Installation du programmateur Choisissez un emplacement adapté sur un mur 3 MM intérieur à 1,8 mètre d’une prise électrique raccordée à... -
Page 10: Modèle Extérieur
7,6 CM 120 VAC Connexion de l’alimentation Tirez la porte extérieure pour l’ouvrir et faites- la pivoter vers la gauche ; saisissez ensuite Le programmateur ESP-RZXe est équipé d’un le couvercle de câblage et tirez-le vers vous transformateur interne réduit tension pour l’enlever. - Page 11 Repérez le compartiment de câblage du transformateur situé dans le coin inférieur gauche du boîtier du programmateur. Utilisez un tournevis pour enlever le couvercle et mettre à découvert les fils de connexion du transformateur. RESET 24VAC SENS ACCESSORY REMOTE RESET Câblage de l’alimentation 24VAC SENS...
-
Page 12: Câblage
Raccordement de la vanne principale Connectez une vanne principale facultative Connectez les fils des vannes pour chaque zone et sur le programmateur ESP-RZXe. (facultatif) pour la vanne principale, le relais de démarrage de la pompe ou le détecteur de pluie. -
Page 13: Connectez Le Relais De Démarrage De Pompe
Connectez un détecteur de pluie (facultatif) sur le programmateur ESP-RZXe. Connectez un relais (facultatif) de démarrage de la pompe sur le programmateur ESP-RZXe. Sur le bloc de jonction, enlevez le cavalier des bornes SENS. Les pompes sont utilisées à certains endroits pour aspirer l’eau d’un puits ou d’une autre source. -
Page 14: Options - Fonctions Spéciales
Installation des piles Il est possible de configurer manuellement le programmateur de façon qu’il RÉAGISSE Le programmateur ESP-RZXe peut mémoriser la ou NON à un détecteur de pluie. date et l’heure si les piles de secours sont installées. REMARQUE : il n’est pas possible de modifier... -
Page 15: Dépannage Détection Des Erreurs
Dépannage Détection des erreurs Le programmateur ESP-RZXe est équipé d’une fonction de détection des erreurs qui détecte un court-circuit ou une surcharge électrique sur une ligne de sortie d’une zone. En cas d’erreur, les opérations suivantes ont lieu en l Tout l’arrosage de la zone concernée est annulé et réponse à... -
Page 16: Tableau De Programmation
Tableau de programmation Tapez la durée d’arrosage pour cette zone. Avant de programmer votre programmateur, prévoyez Saisissez les heures de démarrage de l’arrosage la planification de l’arrosage pour chaque zone au moyen (6 au maximum). du Tableau de programmation que vous conserverez pour référence ultérieure. -
Page 17: Informations Sur La Sécurité
être conformes aux normes Déclaration de conformité locales de construction. Certaines normes locales Rain Bird Corporation déclare par la présente que les exigent que seul un électricien agréé ou certifié programmateurs d’arrosage de la gamme ESP-RZXe sont puisse installer l’alimentation. -
Page 18: Assistance Technique
Tel: (520) 741-6100 Tel: (626) 812-3400 Tel: +1 (626) 963-9311 13792 AIX EN PROVENCE CEDEX 3 France Tel : (33) 4 42 24 44 61 2017 Rain Bird Corporation Marque déposée de Rain Bird Corporation www.rainbird.com www.rainbird.eu Français 30JU17 P/N: 640251-03...
