5 Commande
#
54
5.6.2
Réglage de l'adresse d'appareil
Tenir compte des points suivants :
• L'adresse doit toujours être réglée sur un appareil PROFIBUS-PA.
Les adresses appareil doivent être comprises entre 0 et 125. Dans un réseau
PROFIBUS-PA chaque adresse ne peut être attribuée qu'une seule fois. L'appareil ne
sera pas reconnu par le maitre que si l'adresse a été incorrectement réglée.
L'adresse 126 est utilisable pour la première mise en service et pour les besoins du
service.
• Tous les appareils ont au départ usine par défaut l'adresse software 126.
Adressage via l'affichage local → page 56
Adressage via micro-commutateurs
Danger !
Risque d'électrocution ! Pièces accessibles, sous tension. Veuillez vous assurer que
l'alimentation est débranchée avant d'enlever le couvercle du compartiment de l'élec-
tronique.
1.
Desserrer la vis cylindrique avec le six pans creux (3 mm) du crampon de sécurité.
2.
Dévisser le couvercle du compartiment de l'électronique du boîtier du transmetteur.
3.
Enlever la commande locale (le cas échéant) en desserrant les vis de fixation du
module de commande/d'affichage.
4.
Avec un objet pointu régler la position du micro-commutateur sur la platine de com-
munication.
5.
Le montage se fait dans l'ordre inverse.

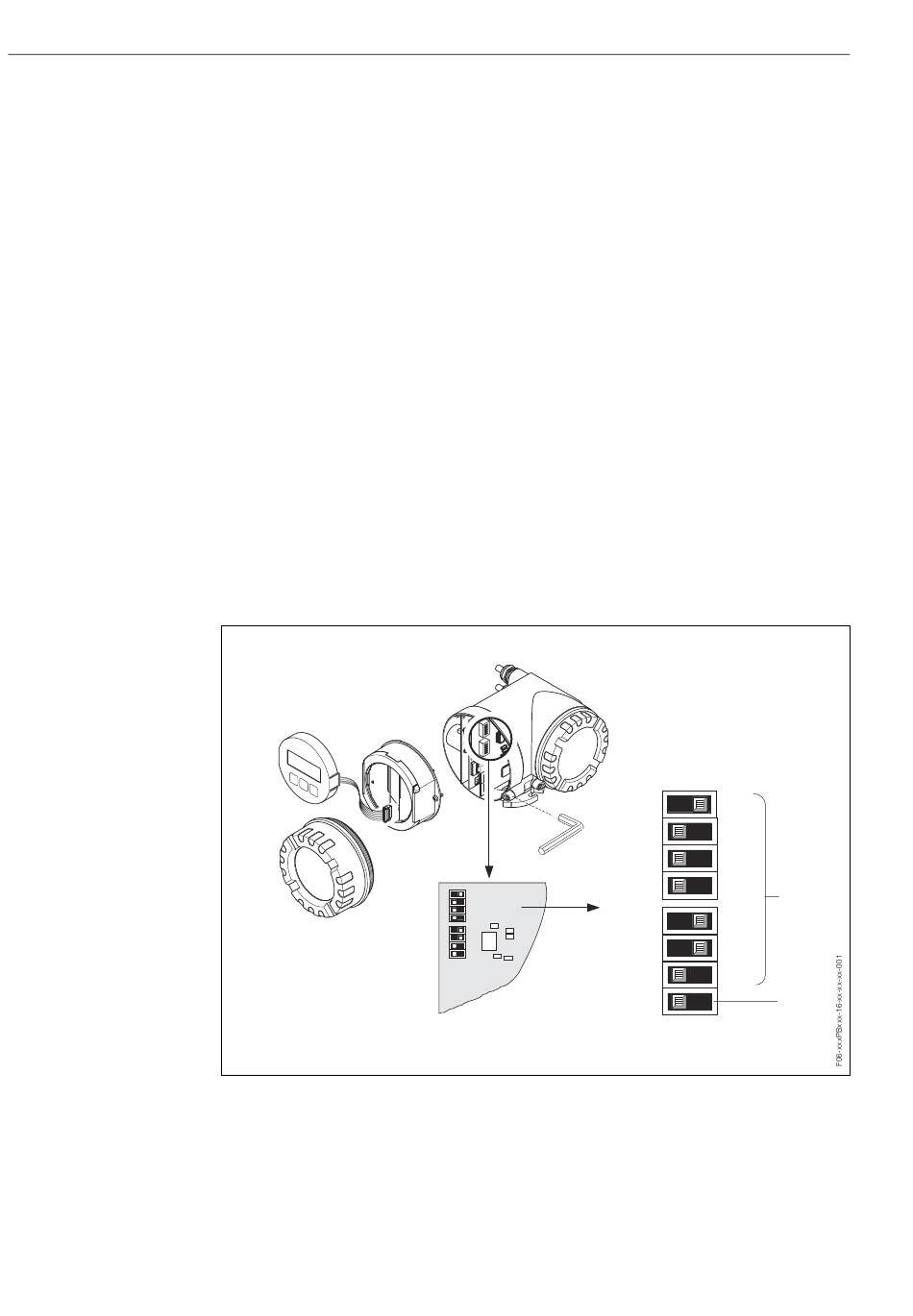

Fig. 28 : Adressage à l'aide de micro-commutateurs sur la platine E/S.
a
Micro-commutateurs N°1–7 pour la détermination de l'adresse du bus (représentation : 1 + 16 + 32 = 49)
b
Commutateur pour le mode d'adressage (type et mode d'adressage) :
OFF = adressage du software via commande locale
ON = adressage du software via micro-commutateurs N° 1–7
OFF ON
Promass 80 PROFIBUS-PA
1
1
2
2
3
4
4
8
a
5
16
6
32
64
7
b
8
OFF ON
Endress+Hauser
