Raccordement électrique
1
+
-
-
+
10

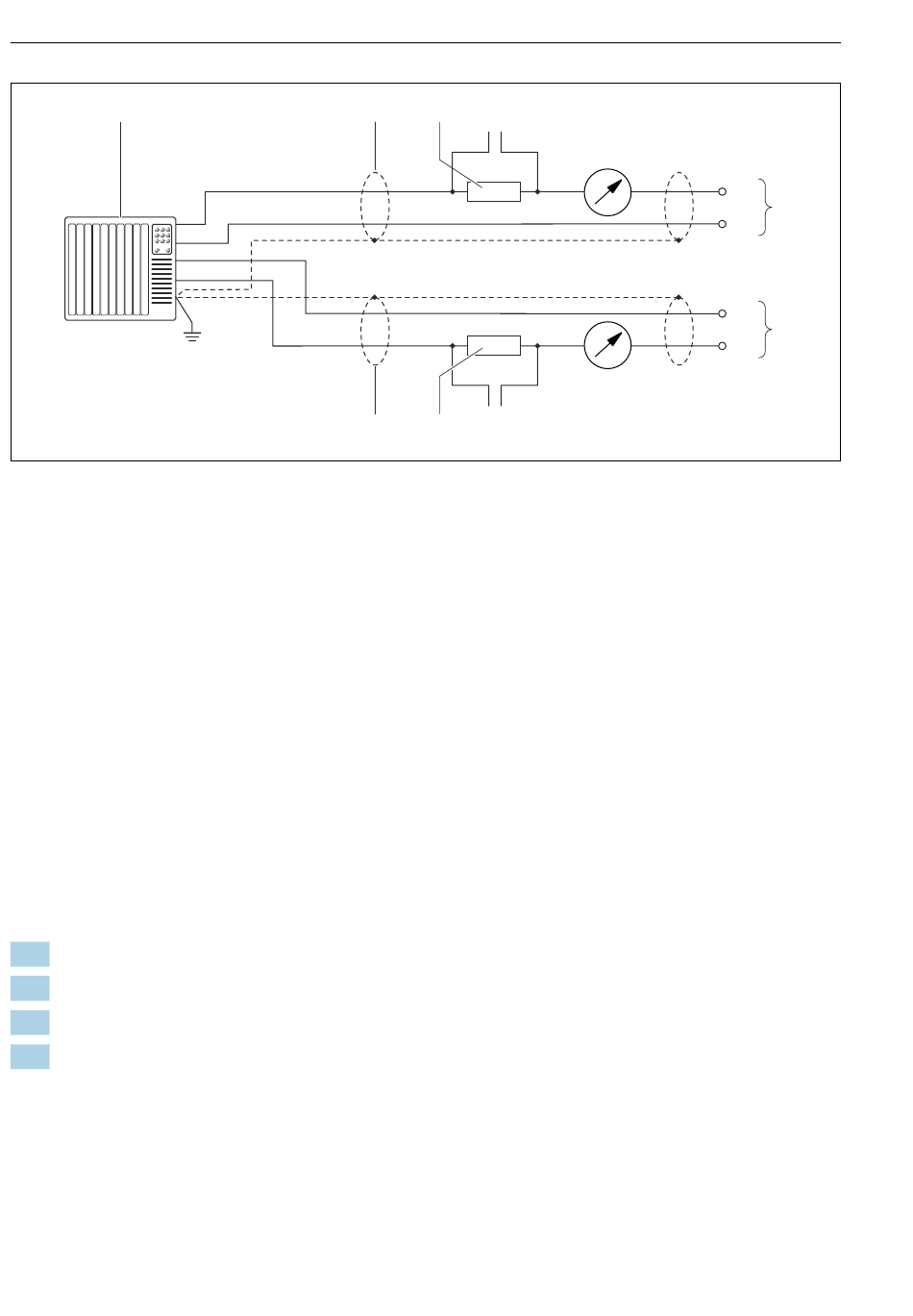

Exemple de raccordement pour entrée HART (mode maître) via sortie courant (active)
1
Système/automate avec entrée courant (par ex. API)
Condition : système d' a utomatisation avec HART version 6, les commandes HART 113 et 114 peuvent
être traitées.
2
Blindage de câble, respecter les spécifications de câble
3
Résistance pour communication HART (≥ 250 Ω) : respecter la charge limite
4
Raccordement pour terminaux de configuration HART
5
Afficheur analogique
6
Transmetteur
7
Capteur pour grandeur de mesure externe
5.4
Garantir l'indice de protection
L' a ppareil de mesure satisfait à toutes les exigences de l' i ndice de protection IP66/67, boîtier
type 4X.
Afin de garantir l' i ndice de protection IP66/67, boîtier type 4X, exécuter les étapes suivantes
après le raccordement électrique :
1.
Vérifier que les joints du boîtier sont propres et correctement mis en place.
2.
Le cas échéant, sécher les joints, les nettoyer ou les remplacer.
3.
Serrer fermement l' e nsemble des vis du boîtier et du couvercle à visser.
4.
Serrer fermement les presse-étoupe.
20
2
3
4
2
3
4
Proline 100 HART
5
4...20 mA
+
-
-
+
4...20 mA
5
Endress+Hauser
6
7
A0019830
