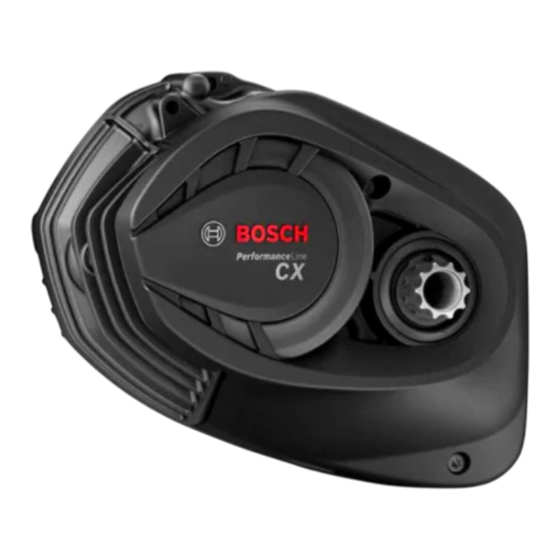

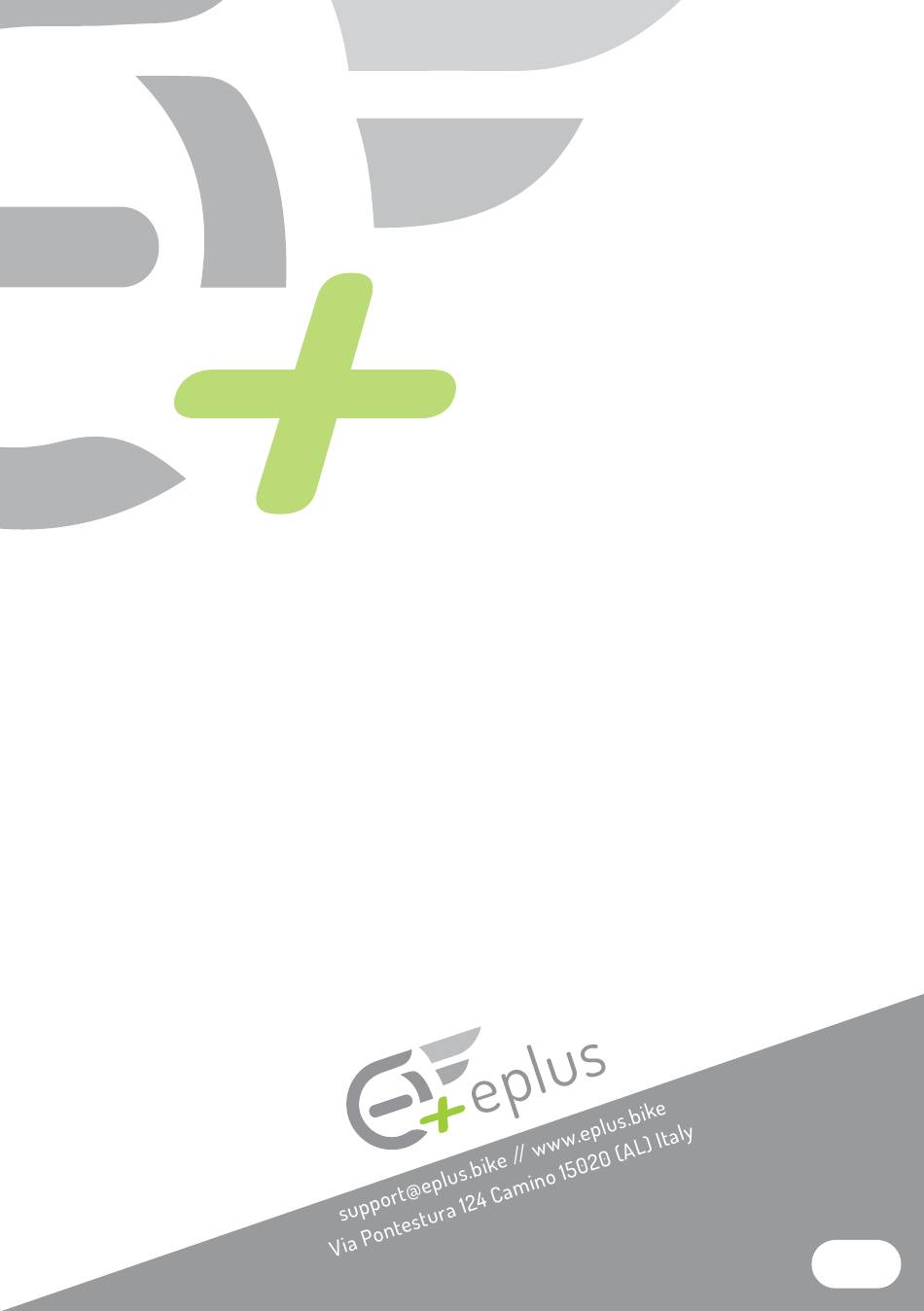

- Page 1 MANUEL BOSCH SMART SYSTEM KIT MINI - KIT ADVANCED...
- Page 2 INDEX Garantie du Produit pag. 3 Contrôle Préliminaire pag. 4 Installation kit pag. 5 Kit Bosch Smart System Mini pag. 10 Kit Bosch Smart System Advanced pag. 11 2. INSTALLATION...
-
Page 3: Garantie Du Produit
à l’utilisation d’Eplus. TOUTES LES MARQUES COMMERCIALES MENTIONNÉES DANS CE MANUEL SONT LA PROPRIÉTÉ DE LEURS PROPRIÉTAIRES RESPECTIFS. BOSCH, WINDOWS, NE SONT EN AUCUN CAS PARTENAIRES NI SUPPORTS DE NOTRE ENTREPRISE. 3. INSTALLATION... -
Page 4: Vérification Préliminaire
VÉRIFICATION PRÉLIMINAIRE Les outils suivants peuvent être nécessaires pour l’installation des kits Eplus. Nous recommandons une vérification préliminaire de votre ebike: • Clé Torx • Clé Allen • Extracteur de manivelle • Tournevis cruciforme • Pince à bec long • Phon Clé... -
Page 5: Procédure D'installation
La procédure d’installation du kit Mini et Advanced sont identiques. N.B: Selon le kit installé (Mini - Avanced) certains paramètres peuvent varier. INSTALLATION KIT BOSCH SMART SYSTEM MINI - ADVANCED Vélo éteint, retirez la batterie de votre vélo électrique. Du côté opposé à la chaîne, retirer le carter moteur et, si nécessaire, également la pédale. - Page 6 Une fois le carter moteur retiré, repérez les connecteurs de l’afficheur (connecteur noir) et du capteur de vitesse (connecteur gris). À l’aide d’une pince à bec, retirer délicatement les deux connecteurs en prenant soin de ne pas endommager les connecteurs ou les fils. Voir Photos 2 et 3.
- Page 7 Connecteur d’affichage Connecteur d’affichage Connecteur de vitesse Connecteur de vitesse 7. INSTALLATION...
- Page 8 Insérez les connecteurs mâles (câbles sortant du Kit) dans les deux connecteurs femelles respectifs (câbles déconnectés du moteur) en faisant correspondre les deux repères blancs. ATTENTION: UN MAUVAIS BRANCHEMENT ENTRAÎNE UN COURT-CIRCUIT ET DES DOMMAGES NON COUVERTS PAR LA GARANTIE! 8.
- Page 9 brancher le connecteur femelle du capteur de vitesse sur la borne correspondante du moteur en respectant les repères blancs et enfoncer fermement les connecteurs jusqu’au bout. Placez le kit à l’intérieur du compartiment moteur. Remettre en place le carter moteur et rebrancher la batterie. 9.
- Page 10 Allumez le vélo et activez le kit via l’application Eplus Tuning. (L’application Eplus Tuning n’est disponible que pour les kits Bosch Smart System Advanced). 10. INSTALLATION...
- Page 11 MINI KIT BOSCH SMART SYSTEM La version MINI n’offre que la fonction la plus importante: débridage de la vitesse et assistance au pédalage jusqu’à 50 km/h. N.B: Le kit est basique car la modification est toujours active et les données affichées à l’écran sont incorrectes.
- Page 12 Le déblocage de la vitesse à 50 km/h peut être utilisé après avoir installé le kit et l’avoir acheté dans l’appli (par prise en charge) de la fonctionnalité « Race» pour 0,99 €. L’application Eplus Tuning pour Bosch Smart System Advanced vous permet de: - Choisir entre 6 cartes Moteur (d’Eco à Race) - Déverrouiller la vitesse...
