Ensemble de mesure
Construction
4
4...20 mA
A
1
Exemple d' a pplication
A

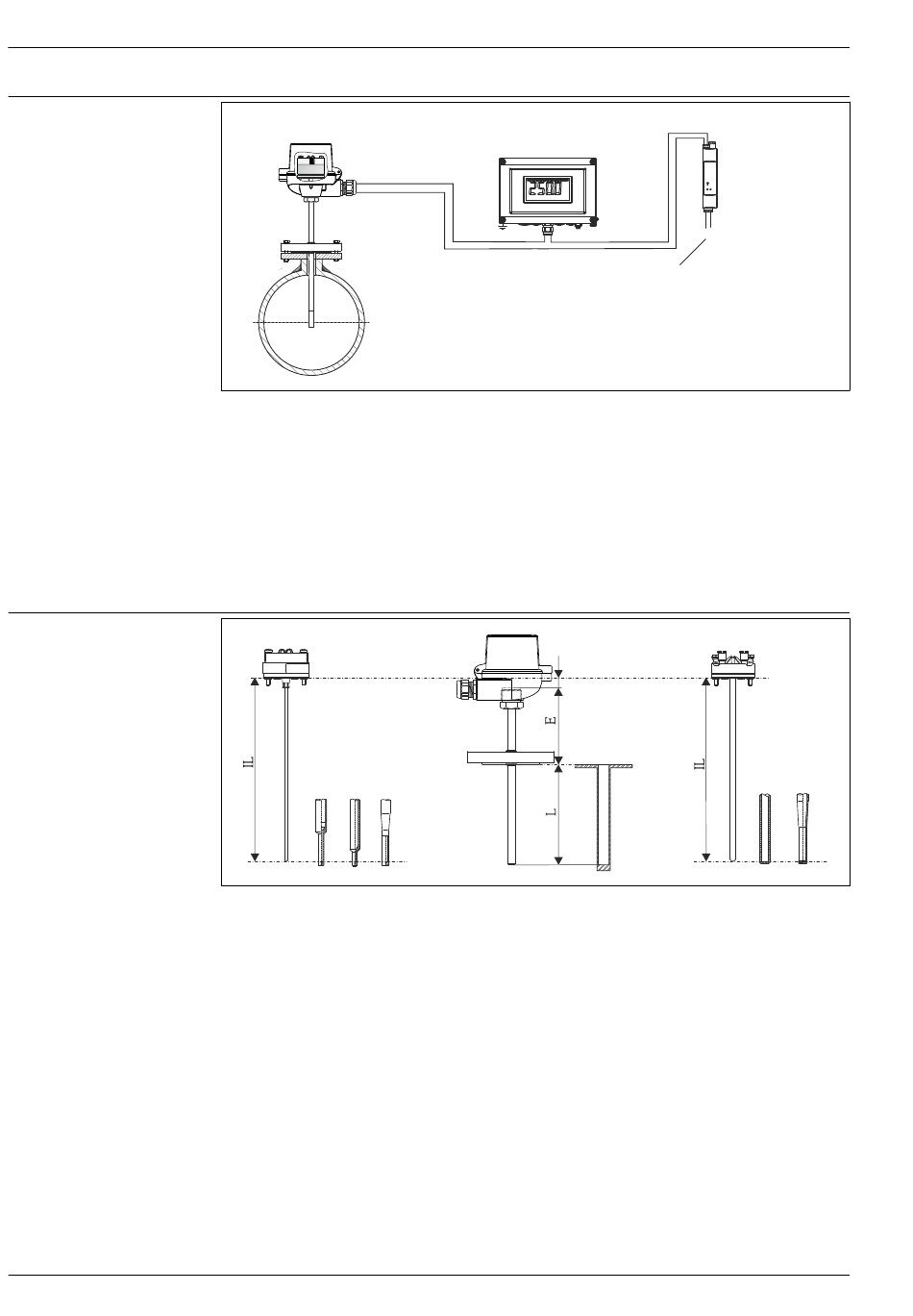

Capteur de température monté avec transmetteur pour tête de sonde monté.
B
Afficheur de terrain RIA16 – L' a fficheur enregistre le signal de mesure analogique du transmetteur pour tête
de sonde et le représente dans l' a ffichage. L' a ffichage à cristaux liquides indique la valeur mesurée actuelle
sous forme numérique et comme bargraph avec signalisation des dépassements de seuil. L' a fficheur est relié
au circuit de courant 4 à 20 mA qui lui fournit l' é nergie nécessaire. Pour plus d' i nformations à ce sujet,
consulter l' I nformation technique (voir "Documentation").
C
RN22 : barrière active à 1 ou 2 voies pour la séparation des circuits de signal standard 0/4 à 20 mA,
disponible en option en tant que doubleur de signal, 24 V DC. "transparent" HART
C
RN42 : barrière active à 1 voie avec alimentation universelle pour la séparation sûre de circuits de signal
standard 0/4 à 20 mA, transparent HART
1
2
Construction du capteur de température
1
Insert de mesure avec transmetteur pour tête de sonde monté (exemple avec 3 mm (0.12 in))
2
Insert de mesure avec bornier céramique monté (exemple avec 6 mm (0.24 in))
3
Tête de raccordement
4
Protecteur
5
Raccord process : bride
6
Différents types d' e xtrémité – pour les informations détaillées, voir la section "Forme de l' e xtrémité" :
6a
Rétreinte ou conique pour les inserts de mesure de 3 mm (0,12 in)
6b
Droite ou conique pour les inserts de mesure de 6 mm (0,24 in)
7
Gainage protecteur
E
Longueur du tube d' e xtension
L
Longueur d' i mmersion
IL
Longueur d' i nsertion
Les capteurs de température TR13 et TC13 présentent une construction modulaire. La tête de
raccordement sert de module de raccordement mécanique et électrique de l' i nsert de mesure.
L' é lément sensible proprement dit du capteur de température est logé dans l' i nsert, et bénéficie donc
d' u ne protection mécanique. L' i nsert de mesure peut être remplacé ou étalonné sans interruption du
process. Il est possible de monter un bornier céramique ou un transmetteur sur le bornier de
raccordement interne.
B
°C
3
10 mm
(0.4 in)
4
5
6a
6
TR13, TC13
24V DC / 30 mA
C
=
20-250V DC/AC
50/60Hz
»
2
7
Endress+Hauser
A0010442
6b
A0010444
