Notice d'utilisation du modèle U-16 Emden, Réf. Cde. 92303
Description de l'original

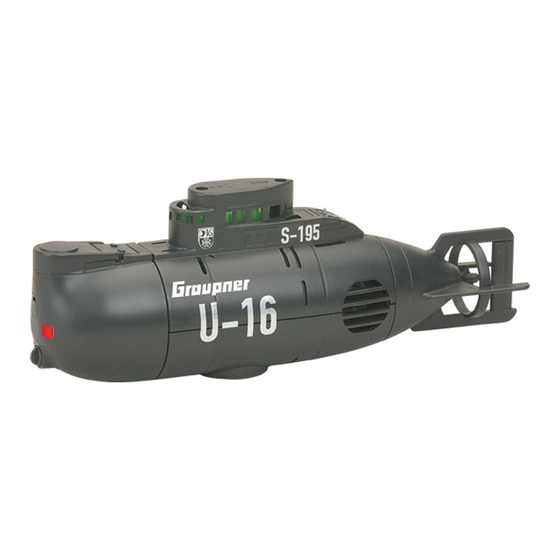

Nous avons pris commemodèle le sous-marin U-16 de la marine allemande. Pour augmenterla manoeuvrabilité
du modèle, sa longueur a été réduite et un propulseur depoupe a été monté.
Description du modèle
Lavéritable fonction d'immersion du sous-marin se fait avec un moteur et un vérin quicommande la cuve
d'immersion. Par l'augmentationde son poids propre, il commence à alors plonger et la remontée en surface
sefait à l'inverse. De cefait, le modèle peut littéralement "flotter" entre deux eaux. Les virages se font grâce àun
petit propulseur orientable monté au niveau de la poupe du modèle, ce qui luipermet de pivoter sur place.
L'accu de propulsion peut êtrechargé rapidement et de manière simple, l'interrupteur faisant également office
de prise de charge.
De partsa petite taille, ce modèle peut être utilisé sans problème dans une baignoireou dans un grand
aquarium.
Caractéristiques techniques
Longueur
Largeur
Hauteur
Poids total avec éléments RC
Profondeur de plongée max.
Consignes de sécurité importantes
Vous venez de faire l'acquisition d'un modèle, à partir duquel, - avec les accessoires préconisés – vous pouvez
faire un modèle RC tout à fait fonctionnel Le respect de la notice de montage et d'utilisation du modèle, ainsi
que de l'entretien de ce dernier et de ses différents composants ne peuvent pas être surveillés et contrôlés par
GRAUPNER/SJ. C'est pourquoi, GRAUPNER/SJ décline toute responsabilité en cas de pertes, dégâts ou
dédommagements provoqués par une utilisation non conforme ou irresponsable du produit. Dans la mesure ou
le texte législatif ne le précisepas explicitement, la responsabilité de la société GRAUPNER/SJ ne peut
êtreengagée en aucun cas, quelqu'en soit les raisons et les conséquences (y comprisles blessures sur
personnes, mort, dégâts sur immeubles, pertes de chiffresd'affaires ou autres conséquences directes ou
indirectes) liés à l'utilisationdu modèle.
Dans tous les cas, la responsabilité se limite au montant réglé lors de l'acquisition du modèle.
GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK
Sous réserve de modifications techniques et d'erreurs d'impression!
132mm
33mm
50mm
85g
0,5m
GERMANY
03/2012
