Réf. Cde 4239
Notice de montage
ELEKTRO-ROOKIE QR

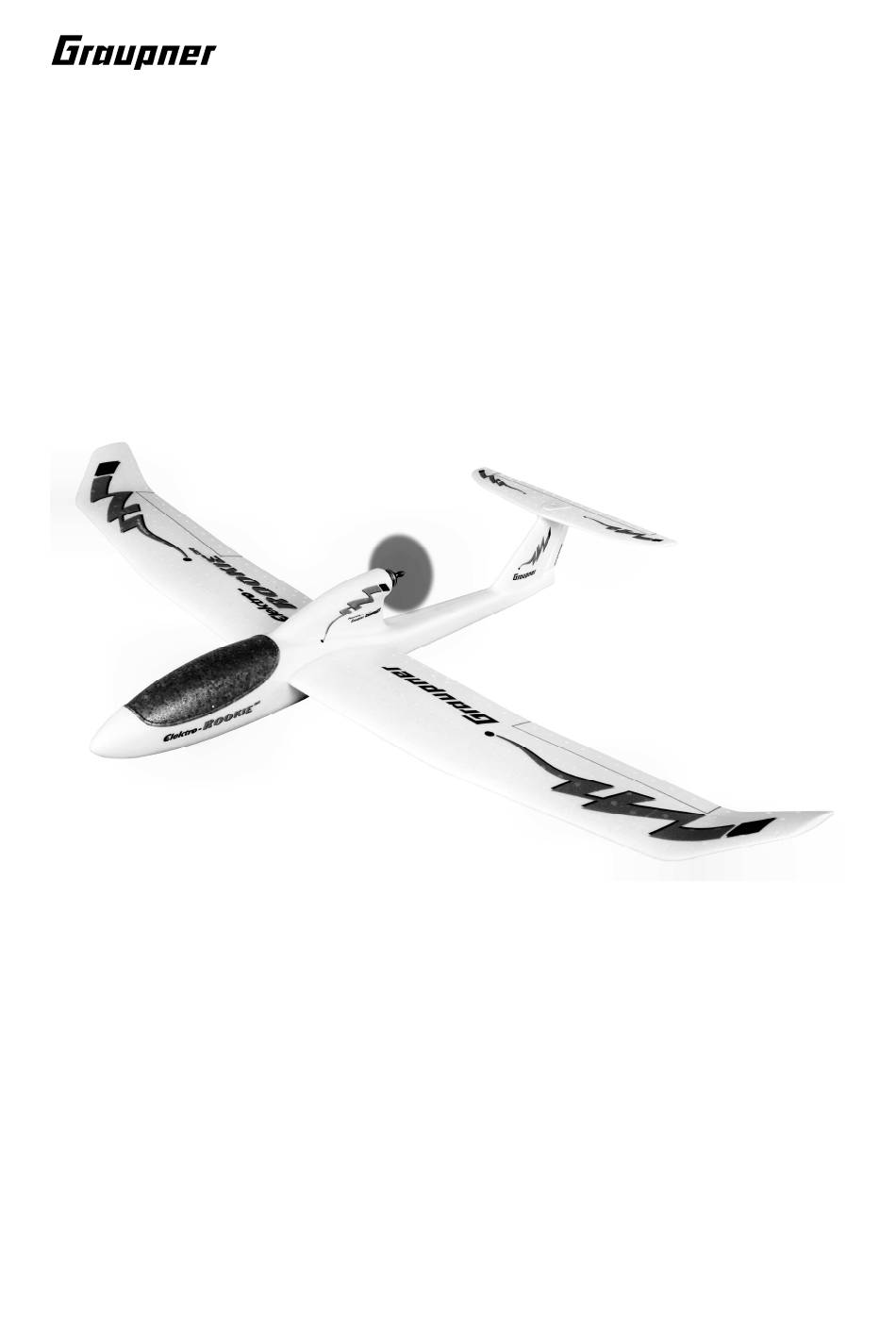

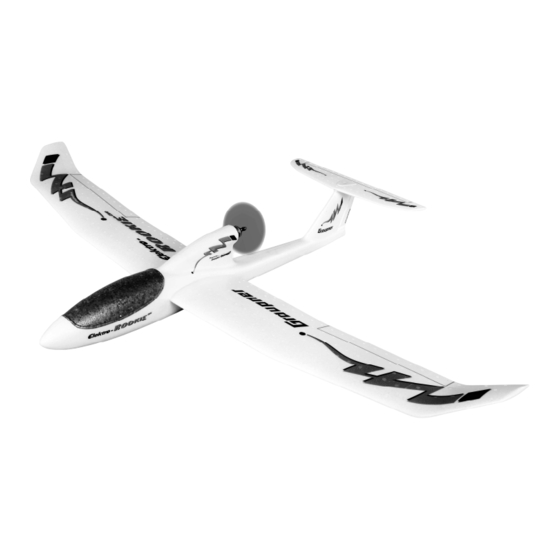

Motoplaneur électrique pour accus LiPo 3 éléments 2500 mAh
et
Radiocommande HoTT 3 ou 4 voies
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
!
Sous réserve de modifications! Nous déclinons toute responsabilité en cas d'erreurs d'impression
Id.-Nr. 0062274 3/2011
1
Publicité
Manuels Connexes pour GRAUPNER ELEKTRO-ROOKIE QR
Sommaire des Matières pour GRAUPNER ELEKTRO-ROOKIE QR
- Page 1 ELEKTRO-ROOKIE QR Motoplaneur électrique pour accus LiPo 3 éléments 2500 mAh Radiocommande HoTT 3 ou 4 voies GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression Id.-Nr. 0062274 3/2011...
- Page 2 Généralités Le modèle ELEKTRO-ROOKIE QR est un modèle spécialement conçu pour les nouveaux-venus, avec d’excellentes caractéristiques en vol. la commande du modèle peut se faire soit à la direction soit aux ailerons. Si dans un premier temps le modèle se pilote à...
- Page 3 évitera que la colle ne rentre à l’intérieur des gaines lors des prochaines étapes du montage. La vue montre toutes les petites pièces ABS fournis avec le kit. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression Id.-Nr. 0062274 3/2011...
- Page 4 Si nécessaire, vous pouvez les raccourcir en leur faisant faire un petite boucle comme indiqué sur la vue ci-dessous de manière à ce GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 5 Assemblez provisoirement les deux flancs, sans colle. Pour éviter que les fils ne se mettent entre les deux flancs lors de l’assemblage,, fixez-les avec du ruban adhésif. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 6 Il faudra faire de même par la suite, pour les ailerons. Collez la plaque support (21), et le guignol (15) par le dessous. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 7 (15), ains que 2 servos C 231. Respectez les consignes données au chapitre „Débattements des gouvernes“. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression Id.-Nr. 0062274 3/2011...
- Page 8 Avant de coller définitivement le servo au niveau de ses pattes de fixation, faites un essai. Montez la tringle de commande sur le servo. Installation RC GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression Id.-Nr. 0062274 3/2011...
- Page 9 à l’intérieur des guignols (15), c’est-à-dire le plus près de l’axe de rotation de la gouverne. Si vous n’avez que peu d’expérience en pilotage, nous GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 10 Il n’est pas nécessaire de peindre les différents éléments en SOLIDPOR®. Si toutefois vous souhaitez une peinture, vous pouvez faire cela avec de la peinture en bombe GRAUPNER LEXACOLOR Réf.Cde 945. Il faudra auparavant enduire les surfaces avec du diluant Spannfix Réf.Cde 1409 et nettoyer avec du papier cellulosique, ne pas poncer.
- Page 11 Avant de poser, réduisez la vitesse du modèle en tirant légèrement sur la profondeur pour lui casser la vitesse. GRAUPNER Modellbau vous souhaite Bons Vols avec votre nouveau modèle ELEKTRO-ROOKIE QR Caractéristiques techniques...
- Page 12 Les piles et accus doivent être retirés des appareils, et remis à un centre de collecte approprié. Renseignez-vous auprès de votre commune pour connaître les centres de collecte et de tri compétents. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression Id.-Nr. 0062274 3/2011...
- Page 13 être d’origine Graupner. Si un des éléments de l’unité de propulsion est modifié, une utilisation en toute sécurité ne peut plus être garantie, et vous perdez tout accès au droit de garanti.
- Page 14 Avant chaque vol, vérifiez le bon fonctionnement de votre émetteur et du modèle et faites un essai de portée radio. GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY Sous réserve de modifications! Nous déclinons toute responsabilité en cas d’erreurs d’impression...
- Page 15 Si une pièce, que nous avons mise sur le marché allemand, devait présenter un défaut ou un vice caché (conformément au § 13 BGB ), nous, Sté Graupner GmbH, Kirchheim/Teck & Co KG ,Henriettenstraße 94-96 D-73230 Kirchheim/Teck, nous nous engageons à la remplacer dans le cadre ci-dessous.
