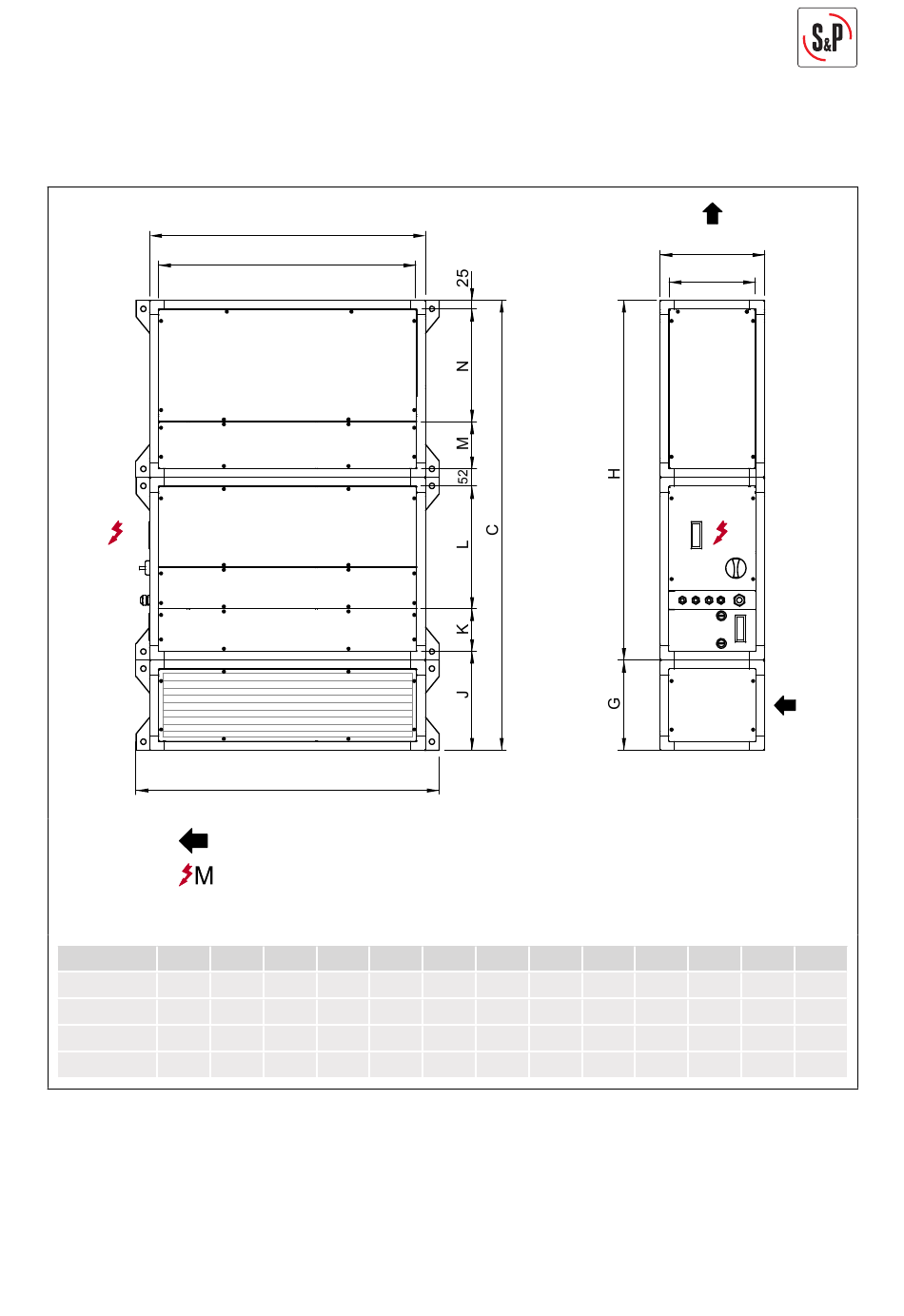

8.3.1.1. Dimensions

Version L: Raccordement électrique à gauche
M
Modèle A
UP 1200 822
UP 2300 1172
UP 3600 1572
UP 5200 1972
F
D
H14
F7
G4
A
SENS DE L'AIR
BOITE À BORNES MOTEURS
B C D E
360 1874 689 299
410 1924 1039 349
410 1924 1439 349
500 2014 1839 439
H14
ACCES FILTRE H14
F7
ACCES FILTRE F7
G4
ACCES FILTRE G4
F G H
750 360 1514 398
1100 410 1514 448
1500 410 1514 448
1900 500 1514 538
B
E
M
G4
J K L M
205 485 182
205 485 182
205 485 182
205 485 182
N
505
505
505
505
13
