S&P UP PRO-REG Serie Mode D'emploi page 53

Accès aux fi ltres HEPA H14
En raison de la taille et du poids des fi ltres H14 et du panneau d'accès H14, ils doivent être rem-
placés par deux opérateurs.

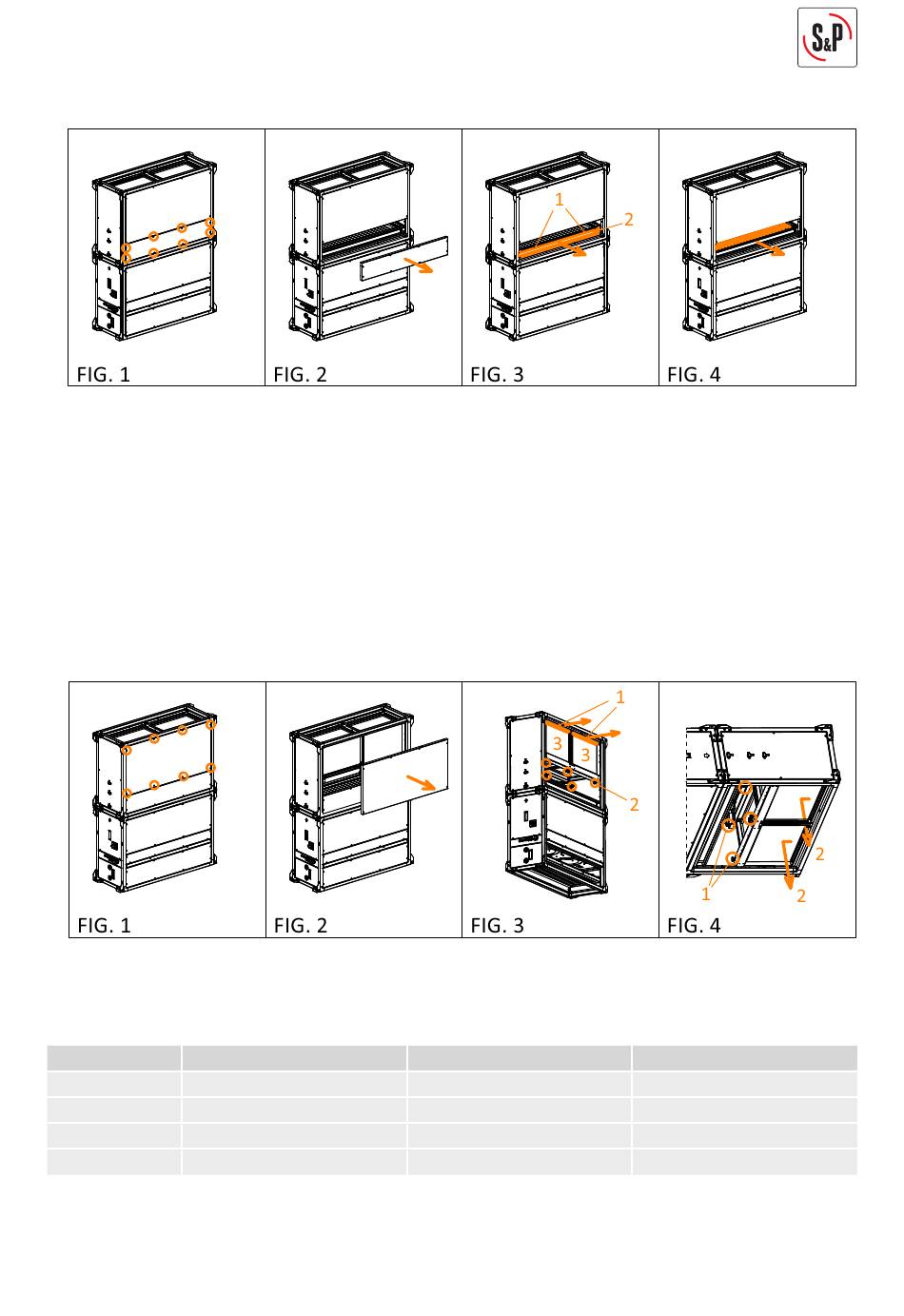

• Desserrer et retirer les vis qui maintiennent le couvercle d'accès aux fi ltres H14 (Fig.1).
• Retirer le couvercle (Fig.2).
• Sur les appareils montés en fl ux d'air vertical, retirer les languettes métalliques qui servent de
guide de montage pour les filtres (fig.3-1). Libérer les filtres en desserrant les boutons moletés
(Fig.3-2). Une fois libérés, retirer les filtres en les tirant vers l'extérieur (Fig.3-3).
• Sur les unités montées au plafond (avec fl ux d'air horizontal), libérer les fi ltres en desserrant les
boutons moletés (Fig.4-1). Une fois libérés, tirer les fi ltres vers le bas, en dégageant la languette
faisant offi ce de butée anti-chute (Fig.4-2).
Après avoir entretenu/remplacé les filtres, suivre les étapes ci-dessus dans l'ordre inverse avant
de redémarrer l'appareil.
Tableau de remplacement des fi ltres
Modèle
UP-1200
UP-2300
UP-3600
UP-5200
Préfi ltre G4
AFR-UTBS-2-G4
AFR-UTBS-3-G4
AFR-UTBS-5-G4
AFR-UTBS-8-G4
Filtre F7
AFR-UTBS-2-F7
AFR-UTBS-3-F7
AFR-UTBS-5-F7
AFR-UTBS-8-F7
Filtre HEPA H14
AFR H14 UP 1200
AFR H14 UP 2300
AFR H14 UP 3600
AFR H14 UP 5200
53
