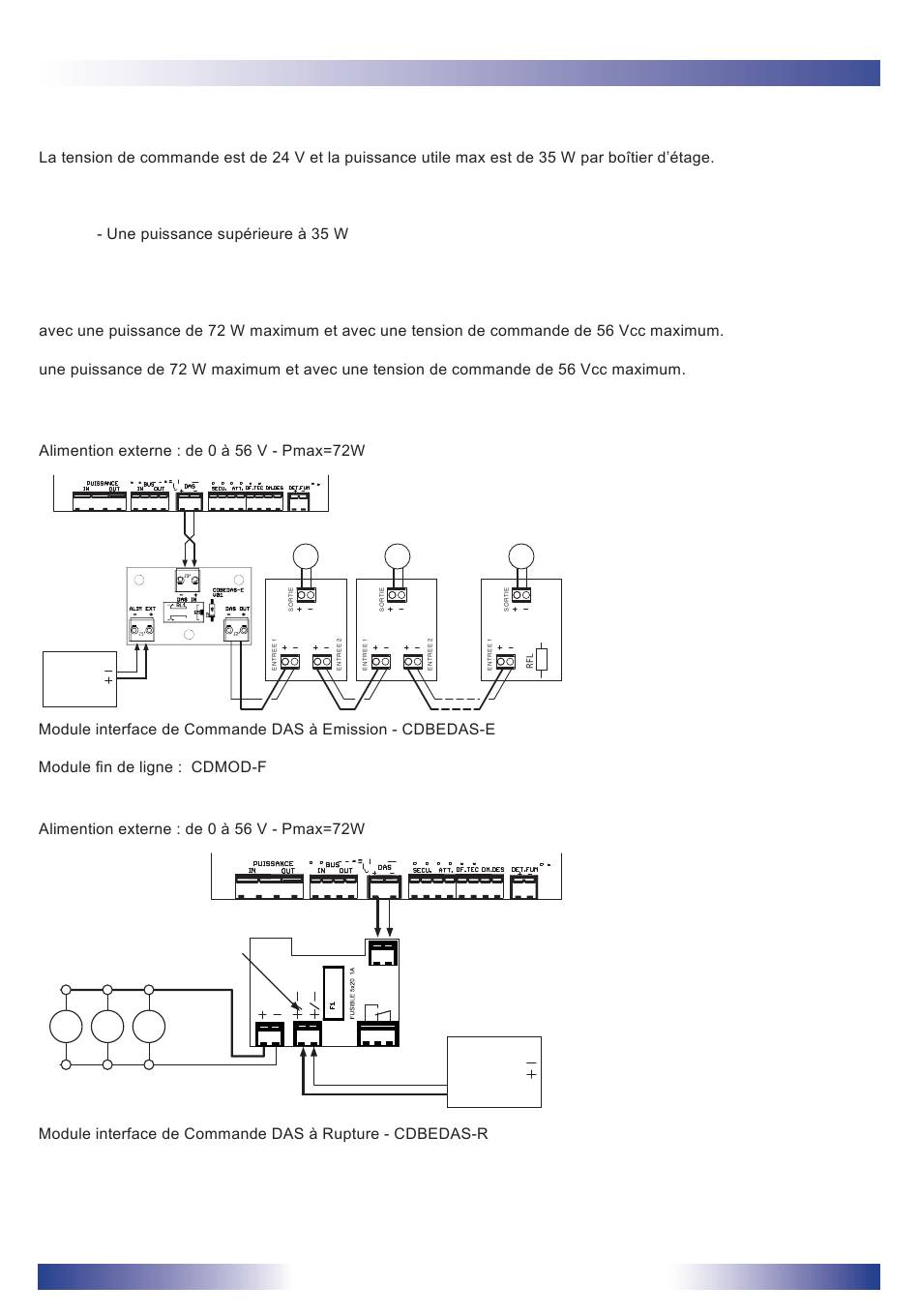

13. Présentation des modules d'interface de commande de DAS.
Chaque boîtier d'étage permet d'activer par l'intermédiaire de la commande « DAS » des ventouses à émissions.
Cependant, si les besoins de l'installation sont différents :
- Fonctionnement à rupture
- Une tension d'alimentation différente de 24 V
Alors il est indispensable d'ajouter une alimentation externe ainsi qu'un des modules interface de commande de DAS
décrit ci-dessous:
- Le module d'interface de commande de DAS à émission permet la commande de l'électro-aimant à émission
- Le module d'interface de commande de DAS à rupture permet la commande de l'électro-aimant à rupture avec
14. Raccordement du module d'interface de commande de DAS à émission
J12 J1 J3
Alimentation
externe
Module intermédiaire : CDMOD-I
15. Raccordement du module d'interface de commande de DAS à rupture.
pas de sens de polarité
LIGNE DE COMMANDE D.A.S
DAS DAS DAS
NOT-044 V.06
J8 J12 J13
DAS A EMISSION DAS A EMISSION
DAS DAS
MODULE MODULE
INTERMEDIAIRE INTERMEDIAIRE
J12 J1 J3
J8
T R C
J5 J4
J3
Contact sec libre
de potentiel 1A-24V
DAS A EMISSION
DAS
MODULE
FIN DE LIGNE
J8 J12 J13
Alimentation
externe
9/15
