Montage De Manchettes Souples; Montage D'un Caisson De Mélange - S&P UP PRO-REG Serie Mode D'emploi

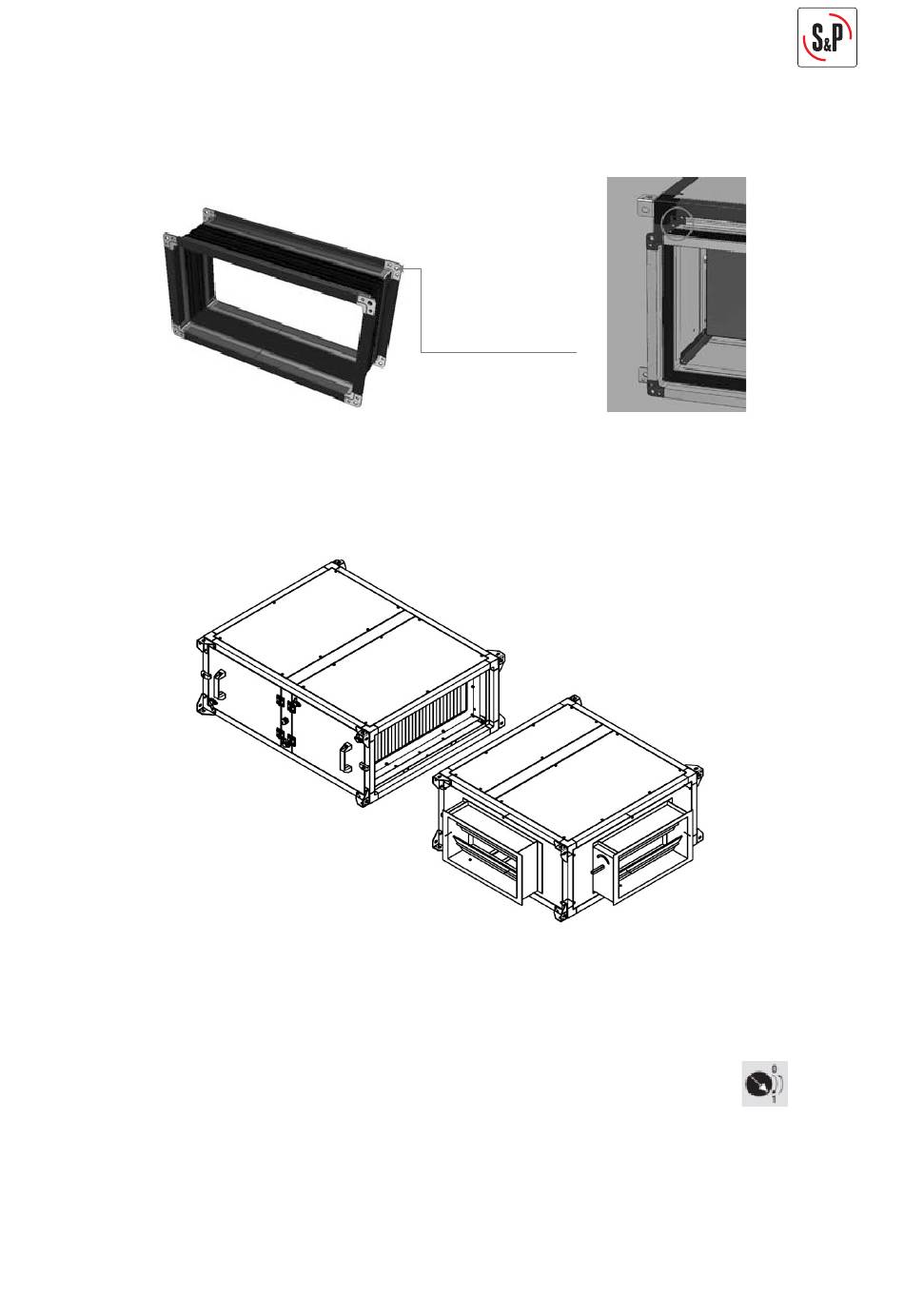

8.4.1. Montage de manchettes souples

Les manchettes souples sont fournies séparément.
8.4.2. Montage d'un caisson de mélange
Le caisson de mélange se monte à l'aspiration de l'appareil et permet de mélanger de l'air
neuf extérieur avec de l'air recyclé grâce à des registres placés sur chaque prise d'air et
pilotés par une régulation proportionnelle.
Le caisson de mélange et le servomoteur sont fournis comme accessoires.
Monter le caisson de mélange en utilisant la visserie fournie. Monter les servomoteurs sur
les axes des registres et réaliser les raccordements électriques comme indiqués dans les
instructions de montage.
Vérifi er que le sens de rotation des servomoteurs est correct. Au cas où il serait nécessaire
d'inverser le sens de rotation, tourner le sélecteur placé sur le servomoteur.
Trous de fixation
25
