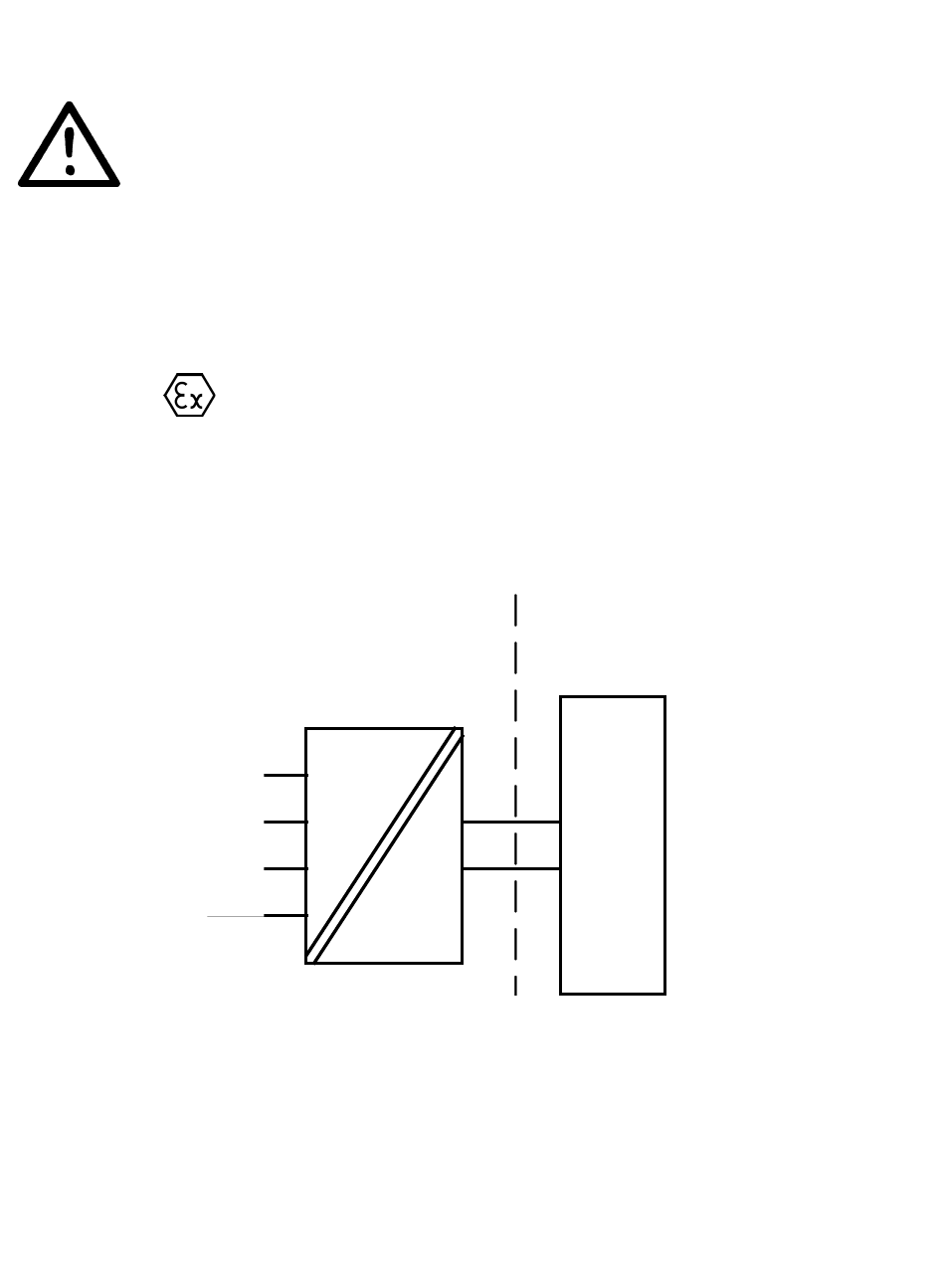

Schéma d'installation ATEX 5331QA01-V3R0
Pour une installation sûre du 5331D ou 5334B vous devez observer
ce qui suit. Le module sera seulement installé par un personnel
qualifié qui est informé des lois, des directives et des normes
nationales et internationales qui s'appliquent à ce secteur. L'année
de la fabrication est indiquée dans les deux premiers chiffres dans le
numéro de série.
Certifikat ATEX
Marquage
Standards
Zone explosible
Zone 0, 1, 2, 21, 22
Bornes : 3,4,5,6
Uo: 9,6 Vcc
Io: 25 mA
Po: 60 mW
Lo: 33 mH
Co: 2,4 μF
12
DEKRA 20ATEX0095 X
II 1 G Ex ia IIC T6...T4 Ga
II 2 D Ex ia IIIC Db
I M1 Ex ia I Ma
EN 60079-0: 2018, EN 60079-11: 2012
6
5
4
5331D
3
5334B
Bornes : 1,2
Ui: 30 Vcc
Ii: 120 mA
Pi: 0,84 W ou 0,75 W
Li: 10 μH
Ci: 1,0 nF
5331V118-FR
Zone non explosible
+
1
-
2
Barrier
Barrière
