Panneau arrière
TABLEAU 1-1
Réf.
Connecteur/emplacement
1
Connecteur d'alimentation électrique
2
Diode de repérage
3
Diode de l'indicateur de service
4
Diode d'alimentation
5
Connecteur série

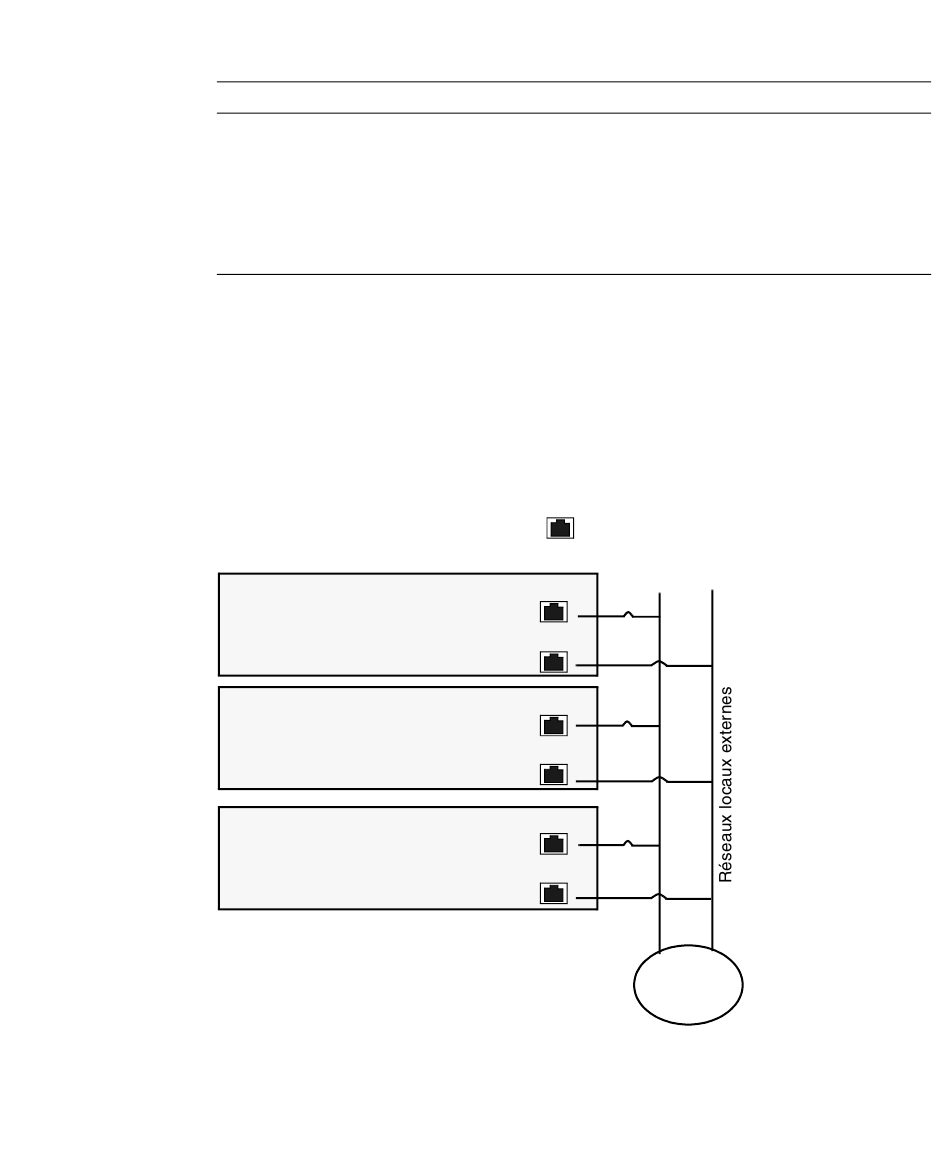

Interconnexion de plusieurs serveurs
La
vous montre comment interconnecter plusieurs serveurs au moyen
FIGURE 1-15
des connecteurs Ethernet (LAN) de la plate-forme.
Si vous avez installé le processeur de service, vous pouvez seulement utiliser le
connecteur LAN-1 pour l'interface réseau. Le connecteur LAN-2 doit exclusivement
servir à la gestion du serveur à distance.
Serveur
Serveur
Serveur
Interconnexion des serveurs
FIGURE 1-15
Réf.
Connecteur/emplacement
6
Connecteur vidéo HD15 intégré
7
Connecteurs Ethernet (2)
8
Emplacement vidéo PCI EXPRESS x16
9
Connecteurs USB (4)
Connecteurs
Ethernet (LAN)
LAN-1
LAN-2
LAN-1
LAN-2
LAN-1
LAN-2
Internet
Chapitre 1 Configuration du système
19
