Mise en service
9.13 Configuration et réglages via RIA15
1
2
3
4
5

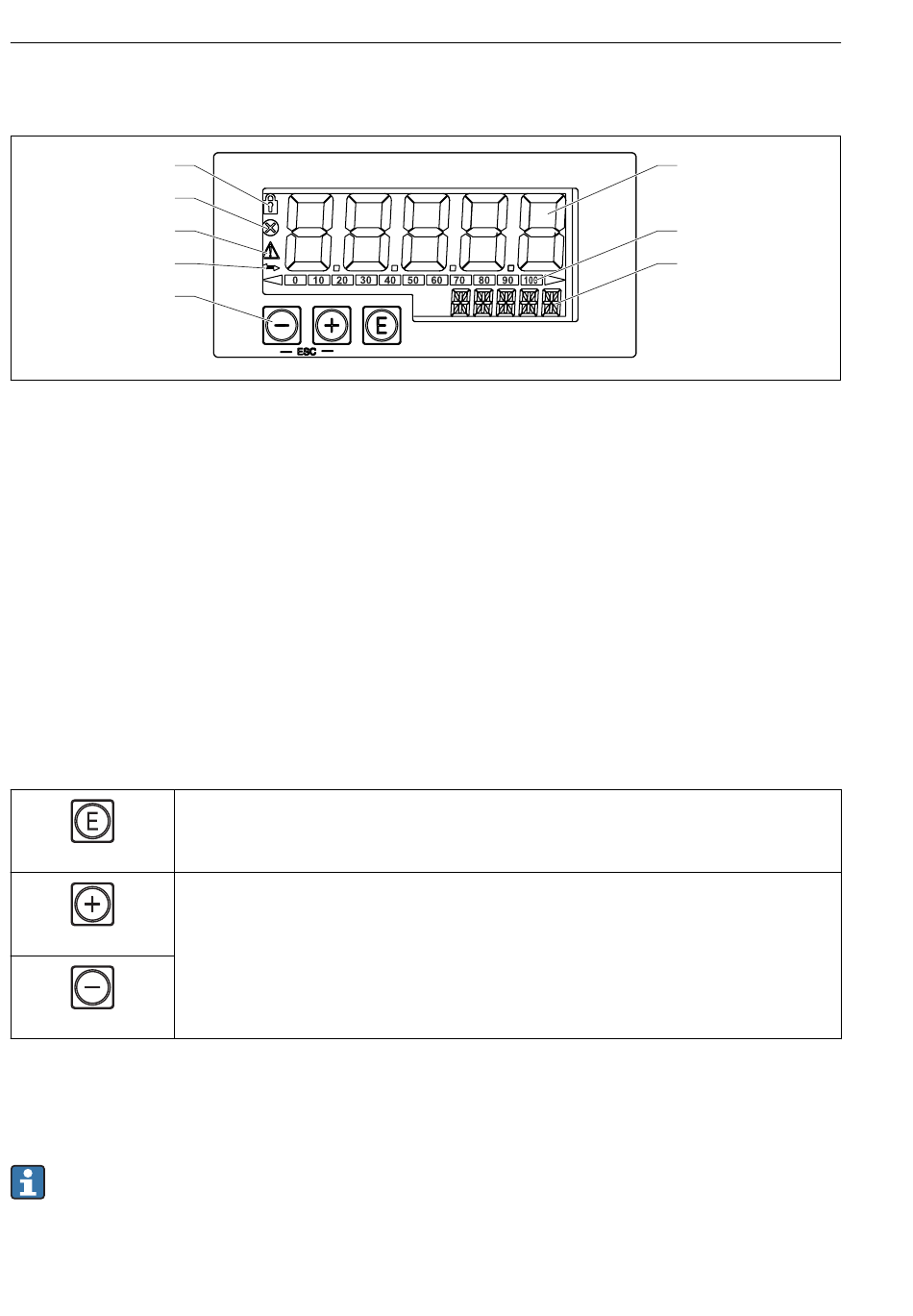

 6 Eléments d' a ffichage et de configuration de l' a fficheur de process
1 Symbole de verrouillage du menu de configuration
2 Symbole d' e rreur
3 Symbole d' a vertissement
4 Symbole : communication HART active
5 Touches de programmation "-", "+", "E"
6 Affichage 14 segments pour unité/TAG
7 Bargraph avec repères pour dépassement de gamme par excès ou par défaut
8 Affichage 7 segments à 5 digits pour la valeur mesurée, hauteur des caractères 17 mm (0,67 in)
La configuration s' e ffectue à l' a ide des trois touches de programmation sur la face avant du
boîtier. Il est possible de verrouiller la configuration de l' a ppareil au moyen d' u n code
utilisateur de 4 caractères. Si la configuration est verrouillée, le symbole d' u n cadenas apparaît
sur l' a ffichage lorsqu' u n paramètre de configuration est sélectionné.
Touche Entrée ; accéder au menu de configuration, confirmer la sélection/le réglage des
paramètres dans le menu de configuration
A0017716
Sélectionner et régler/modifier des valeurs dans le menu de configuration ; appuyer sur - et +
simultanément permet de retourner au niveau de menu supérieur sans sauvegarder la valeur
réglée.
A0017715
A0017714
9.13.1

Fonctions de commande

Les fonctions de commande de l' a fficheur de process sont classées dans les menus suivants.
Les paramètres et réglages sont décrits au chapitre Mise en service.
Si le menu de configuration a été verrouillé au moyen d' u n code utilisateur, les différents
menus et paramètres peuvent être affichés mais pas modifiés. Pour pouvoir modifier un
44
Waterpilot FMX21
8
7
6
A0017719
