Dimensions

Pour les dimensions, voir Information technique TI00431P/00/FR, chapitre "Construction
mécanique" (voir aussi : www.fr.endress.com → Téléchargements → Type de média :
Documentation).
5.4

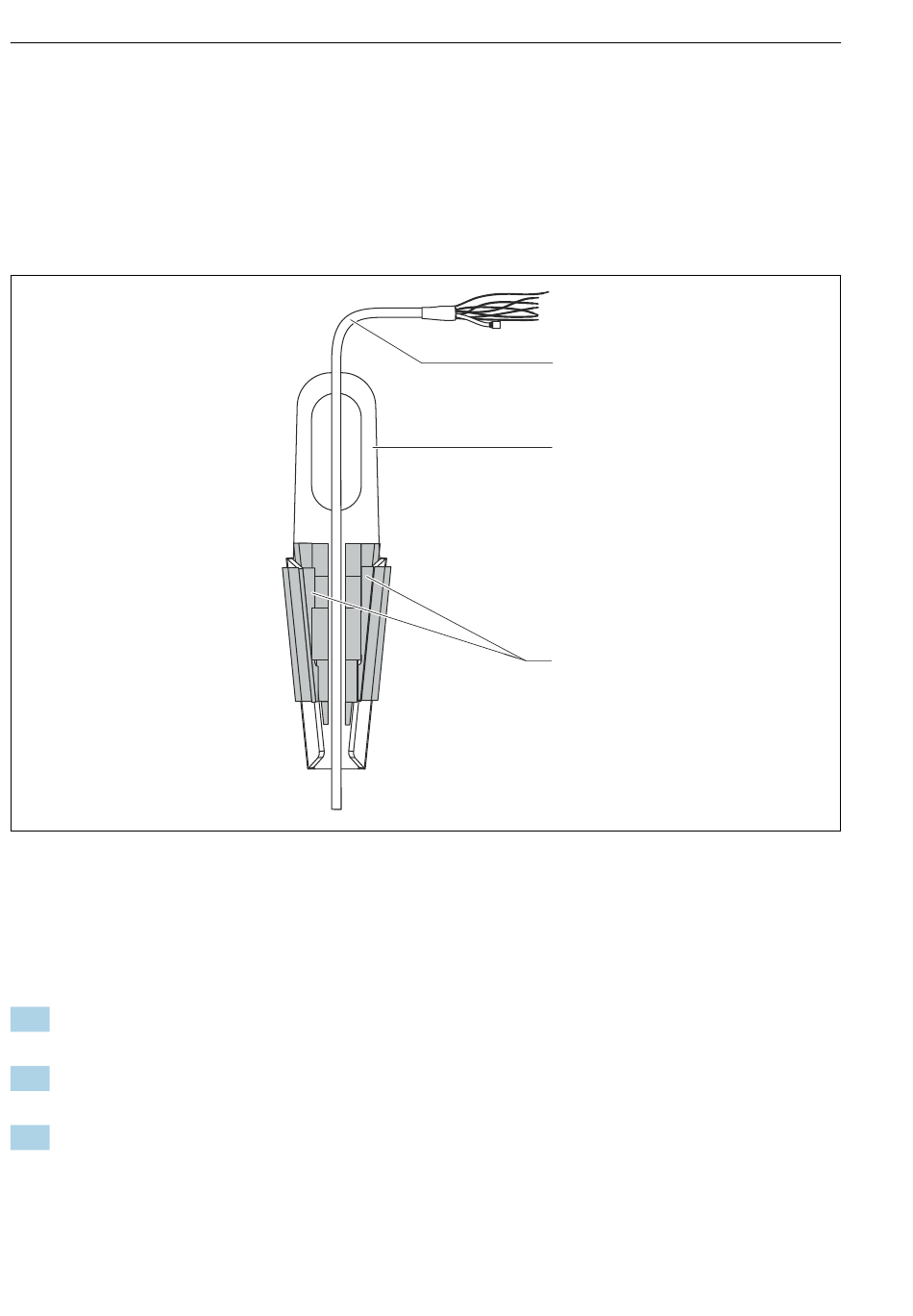

Montage du Waterpilot avec une pince d'ancrage

1 Câble prolongateur
2 Pince d' a ncrage
3 Mâchoire de serrage
5.4.1

Montage de la pince d'ancrage :

1. Monter la pince d' a ncrage (pos. 2). Tenir compte du poids du câble prolongateur (pos. 1)
et de l' a ppareil lors du choix du point de fixation.
2. Pousser la mâchoire de serrage (pos. 3). Placer le câble prolongateur (pos. 1) entre la
mâchoire de serrage comme indiqué sur le graphique.
3. Positionner le câble prolongateur (pos. 1) et pousser la mâchoire de serrage (pos. 3) vers
le bas. Tapoter légèrement la mâchoire de serrage par le haut pour la fixer.
