La chaîne de commande du Hub "CONNECT LED 1 TO BB1" informe le Hub qu'une DEL
située sur la platine d'essai est connectée à une broche 1 du Hub. Après avoir envoyé
cette commande, votre code peut s'adresser à la DEL comme « LED 1 ». La commande
CONNECT est requise uniquement pour les modules E/S et les composants de la
platine d'essais. Elle ne s'applique pas aux composants embarqués, tels que le haut-
parleur intégré.
Notions élémentaires liées à la platine d'essais
La platine d'essais facilite la connexion des composants électroniques d'un projet grâce
à l'insertion des fils de composants et de raccordement dans les broches situées sur la
platine d'essais.
Les broches sont disposées par groupes de 5. Les 5 broches de chaque groupe sont
reliées électriquement les unes aux autres à l'arrière de la carte. Vous branchez
ensemble les fils et les câbles en insérant ceux-ci dans des broches appartenant au
même groupe.
•
Les rails d'alimentation situés sur les parties supérieures et inférieures sont
marqués par des bandes rouge (+) et bleue (–). Les groupes de chaque rail sont
reliés électriquement sur toute la longueur de la bande.
•
Les autres groupes de 5 broches que comporte la carte sont étiquetés avec des
chiffres et des lettres. Chaque groupe est isolé électriquement des autres.

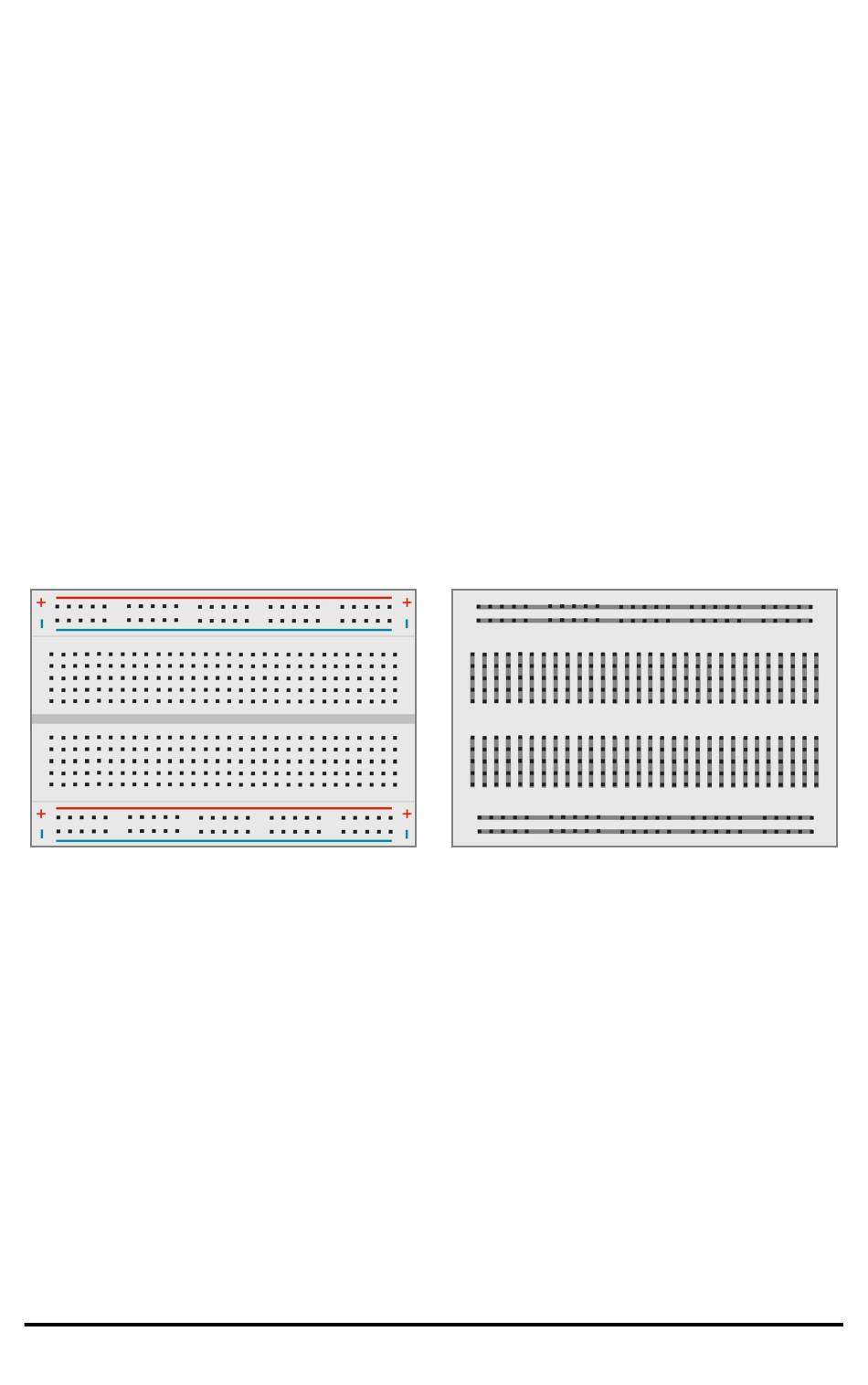

Partie avant de la carte comportant des rails
d'alimentation et des broches de connexion
L'espacement au niveau du centre de la carte permet d'effectuer facilement une
connexion des composants électriques fournis sous forme de boîtiers à double ligne.
Vous utilisez les câbles de raccordement entre le hub et la platine d'essais pour
alimenter les composants de celle-ci et pour les contrôler ou surveiller au moyen d'un
code de programme. Le hub comporte 20 broches étiquetées, comprenant 10 broches
de signal, 8 broches de mise à la terre, une broche d'alimentation de 3,3 V et une
broche d'alimentation de 5,0 V.
Interconnexion située à l'arrière de la platine
d'essais (normalement masquée). Les groupes à
5 broches de chaque rail d'alimentation sont
interconnectés. Tous les autres groupes à
5 broches sont isolés.
