Branchement de la source d'alimentation

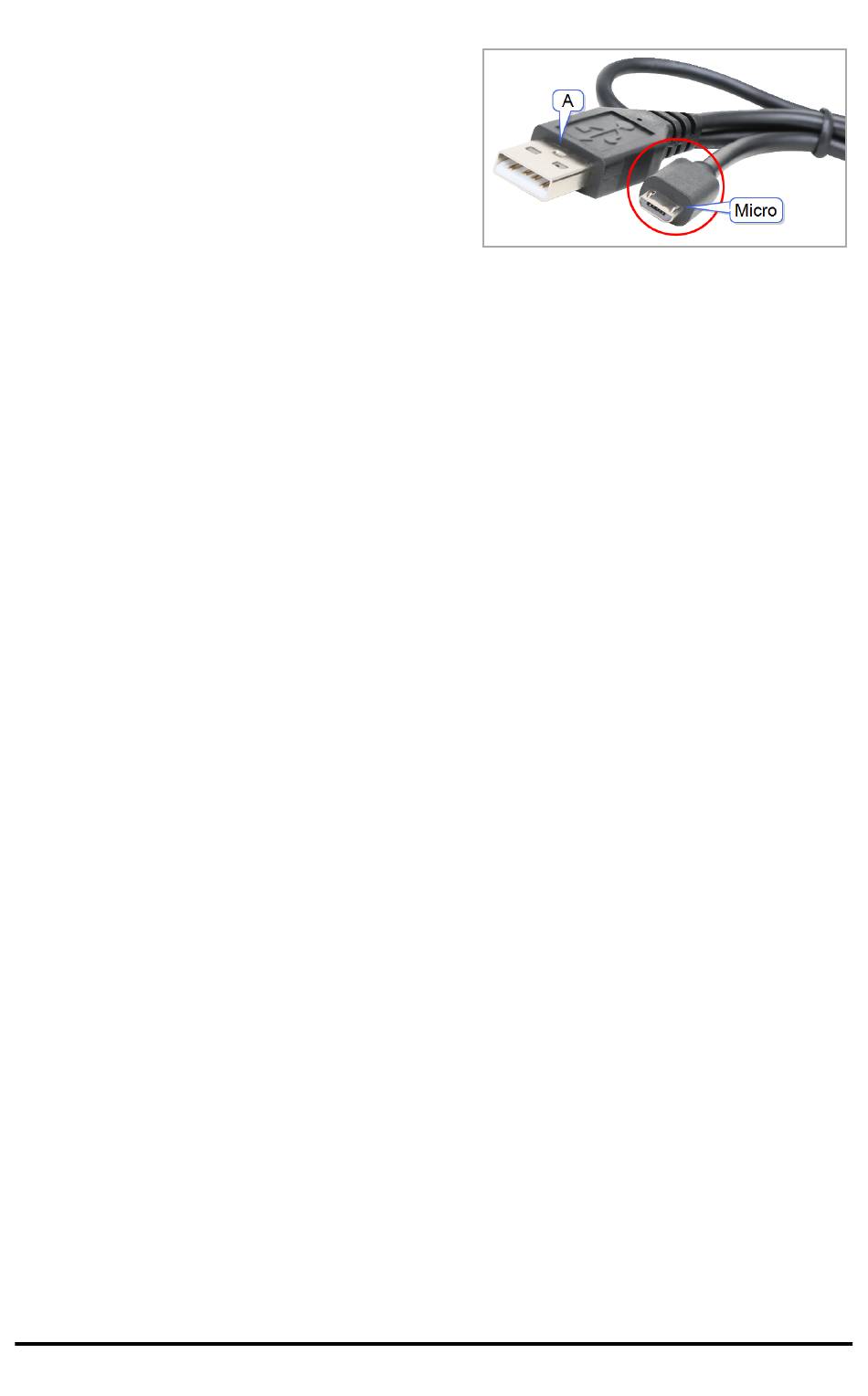

1. Identifier le microconnecteur sur le Câble
USB A standard - USB B micro câble
d'alimentation auxiliaire.
2. Insérez le microconnecteur dans le
connecteur PWR situé sur la partie
supérieure du Hub.
3. Insérez l'extrémité libre du câble (le connecteur « A ») dans le port USB du bloc
d'alimentation.
4. Mettre la source d'alimentation sous tension :
-
Si vous utilisez le Chargeur mural TI, branchez-le sur une prise électrique.
-
Si vous utilisez le pack de batterie externe, appuyez sur le bouton
d'alimentation du kit.
Un voyant DEL de l'alimentation auxiliaire sur le Hub brille pour montrer que le Hub
reçoit une énergie auxiliaire.
5. Branchez le TI-Innovator™ Hub à la calculatrice hôte à l'aide du Câble USB A
standard - USB B mini câble.
6. Branchez le module d'E/S ou le composant de la platine d'essais sur le Hub.
