Montage
12
3.2.2

Montage de la sonde sur le process

AVERTISSEMENT
!
En cas de projection de produit, il y a un risque de blessure due à la pression élevée,
à la température élevée ou aux produits chimiques.
‣
Porter des gants, des lunettes et des vêtements de protection.
‣
Ne monter la sonde que sur une cuve ou une conduite vide et sans pression.
Vérifiez que le joint de la bride est correctement placé entre les brides.

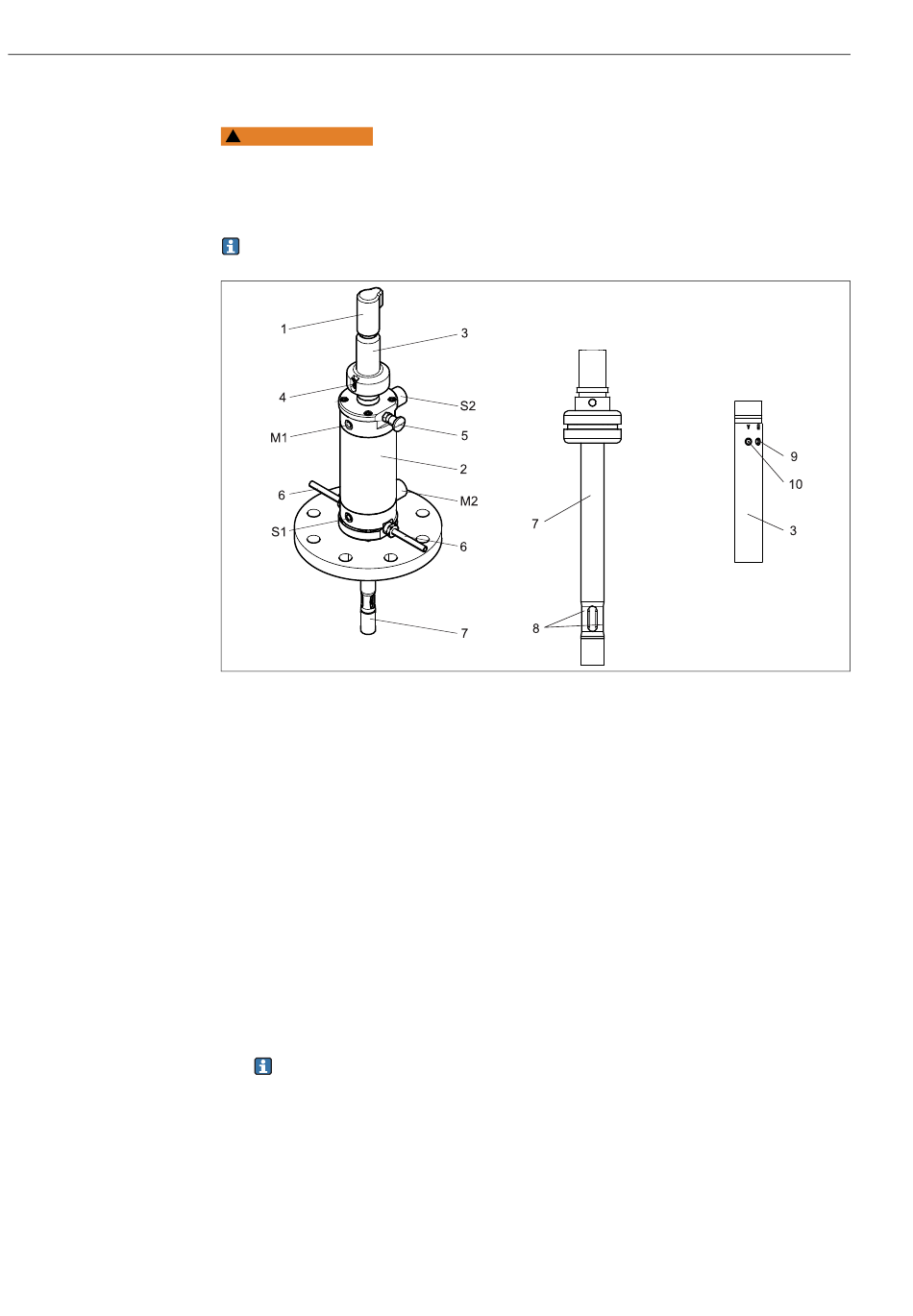

Fig. 8 : Montage dans le process
M = Mesure
S = Service
M1 Système pneumatique "sonde en position mesure"
M2 Fin de course "sonde en position mesure"
S1 Système pneumatique "Sonde en position maintenance" 7
S2 Fin de course "sonde en position maintenance"
1 Capuchon anti-projection
2 Cylindre de pression de la sonde
1. Mettez la sonde en position "maintenance" (support du capteur rétracté dans la sonde).
2. Montez le capteur (voir chapitre "Montage du capteur") pour que vous puissiez
désactiver le blocage de la position.
3. Fixez la sonde sur la cuve ou la conduite au moyen d' u n raccord process.
4. Tournez la goupille d' a rrêt de 90°, de sorte que les rainures plastique soient situées
au-dessus des encoches ( å 9, A).
5. Tournez le tube rétractable dans le sens des aiguilles d' u ne montre jusqu' à ce que la
goupille d' a rrêt s' e nclenche ( å 9, B).
La goupille d' a rrêt est à présent engagée dans le trou de blocage A ou B ( å 8,
pos. 9 ou 10). Choisissez le trou de blocage A ou B pour obtenir le meilleur
écoulement pour le capteur.
6. Suivez les instructions des chapitres suivants pour raccorder l' a ir comprimé et l' e au de
rinçage (selon la version de la sonde).
3 Tube de rétraction
4 Raccord PAL
5 Goupille d' a rrêt
6 Raccords de rinçage Swagelok (en option)
Support de capteur (guide d' é lectrode ou de capteur)
8 Traverse et ouvertures pour l' é coulement
9 Trou de blocage B
10 Trou de blocage A
