3.1 Principe de la fonction Suppression sûre de couple (STO)
La fonction de sécurité STO de la carte OPT-AF permet de désactiver la sortie du convertisseur de
manière à ce que ce dernier ne génère pas de couple dans l'arbre moteur. Pour la fonction STO,
la carte OPT-AF dispose de deux entrées isolées galvaniquement, SD1 et SD2.
Remarque ! Normalement, les entrées SD1 et SD2 sont fermées pour que le convertisseur soit
à l'état d'activation.
La fonction de sécurité STO est obtenue en désactivant la modulation du convertisseur. La
modulation du convertisseur est désactivée par le biais de 2 chemins indépendants contrôlés par
SD1 et SD2 si bien qu'un défaut dans l'une des pièces de sécurité n'entraînera pas la perte de la
fonction de sécurité. Pour cela, il s'agit de désactiver les sorties de signaux du pilote de grille
à destination du système électronique du pilote. Les signaux de la sortie du pilote de grille
commandent le module IGBT. Lorsque les signaux de sortie du pilote de grille sont désactivés,
le convertisseur ne génère pas de couple dans l'arbre moteur. Voir Figure 2.
Si l'une des entrées STO n'est pas connectée à un signal +24 V, le convertisseur ne passe pas
à l'état MARCHE.

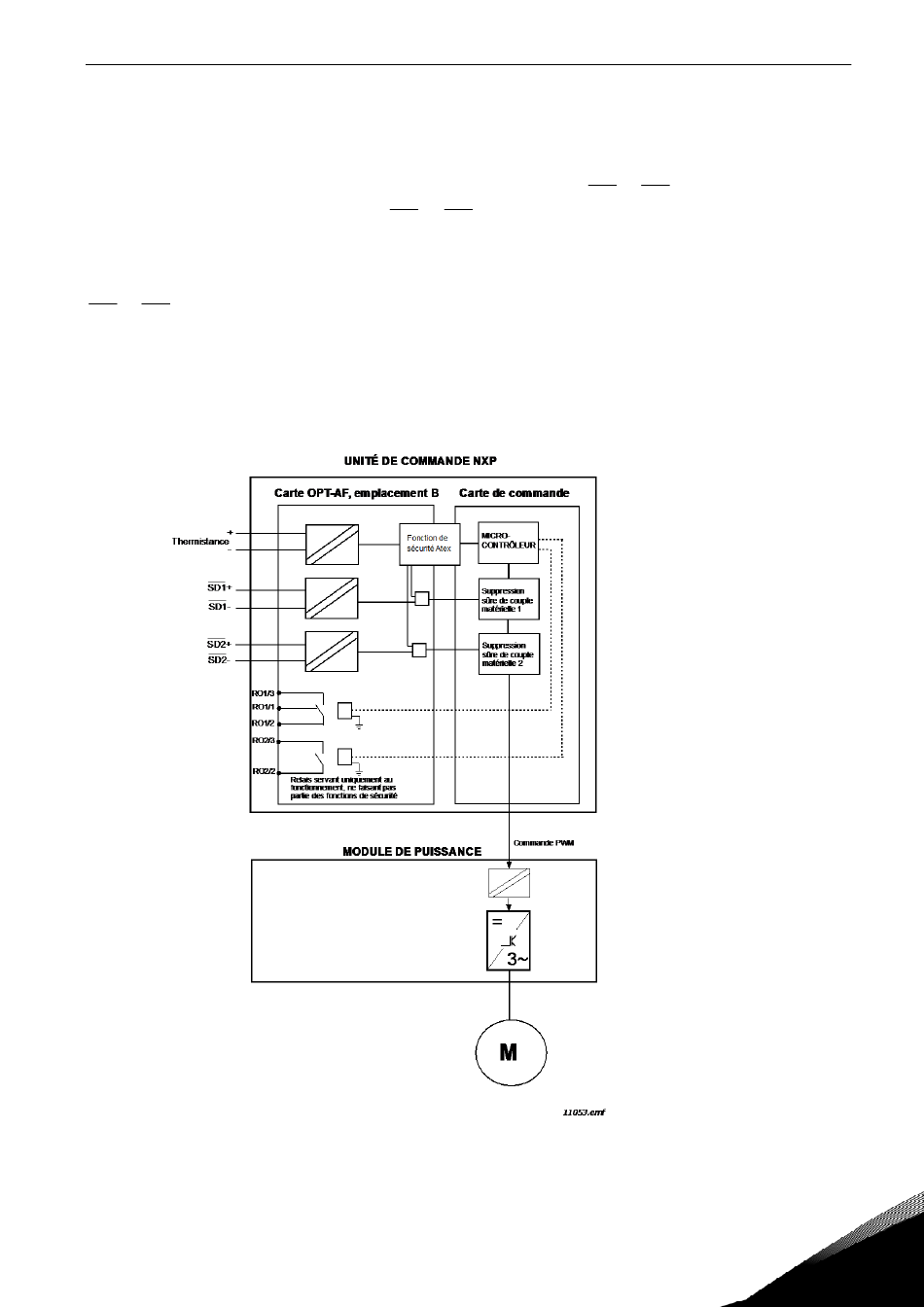

Figure 2. Principe de la fonction de sécurité STO dans le convertisseur de fréquence NXP avec carte OPT-AF
