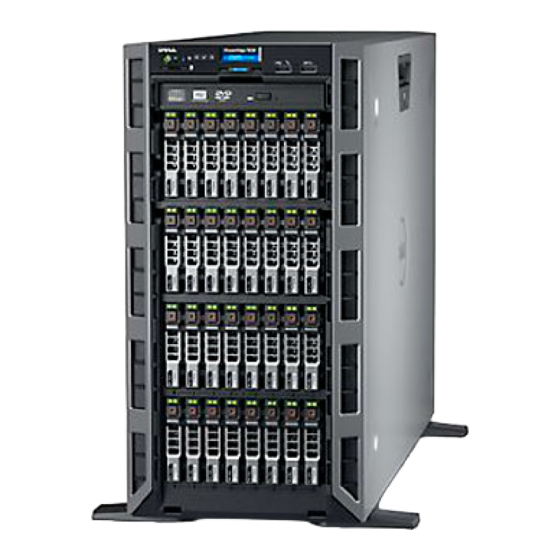

Dell PowerEdge T630
Manuel du propriétaire
Modèle réglementaire: E25S Series
Type réglementaire: E25S001
August 2020
Rév. A06

Publicité

Table des Matières
loading

Manuels Connexes pour Dell PowerEdge T630

Sommaire des Matières pour Dell PowerEdge T630

  • Page 1 Dell PowerEdge T630 Manuel du propriétaire Modèle réglementaire: E25S Series Type réglementaire: E25S001 August 2020 Rév. A06...

  • Page 3: Table Des Matières

    Table des matières Chapitre 1: Présentation du serveur Dell PowerEdge T630 ..............8 Configurations prises en charge pour le serveur PowerEdge T630................8 Panneau avant..................................10 Châssis de disque dur de 2,5 pouces...........................10 Châssis de disque dur de 3,5 pouces...........................12 Écran LCD..................................15 Panneau arrière..................................17...
  • Page 4 Détails de la configuration système..........................44 BIOS du système................................44 Utilitaire de configuration iDRAC..........................68 Device Settings (Paramètres du périphérique)....................... 69 Dell Lifecycle Controller..............................70 Gestion des systèmes intégrés............................ 70 Boot Manager (Gestionnaire d’amorçage)........................70 Affichage du Gestionnaire d’amorçage........................70 Menu principal du Gestionnaire d’amorçage....................... 71 Amorçage PXE..................................71...
  • Page 5 Consignes spécifiques à chaque mode........................93 Exemples de configurations de mémoire........................94 Retrait de barrettes de mémoire..........................97 Installation de barrettes de mémoire...........................98 Baies modulaires.................................100 Retrait d’une baie modulaire............................100 Installation d’une baie modulaire..........................101 Disques durs..................................102 Retrait d'un disque dur remplaçable à chaud ou d'un disque SSD.................103 Installation d’un disque dur échangeable à...
  • Page 6 Diagnostics du système intégré Dell..........................194 Exécution des diagnostics intégrés du système à partir du Gestionnaire d’amorçage........194 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller..........194 Commandes du diagnostic du système........................195 Chapitre 9: Cavaliers et connecteurs .................... 196 Connecteurs de la carte système............................
  • Page 7 Chapitre 11: Obtenir de l'aide......................212 Contacter Dell EMC................................212 Commentaires sur la documentation..........................212 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........212 QRL (Quick Resource Locator) pour PowerEdge T630..................213 Paramètres iSCSI UEFI..............................213 Table des matières...

  • Page 8: Chapitre 1: Présentation Du Serveur Dell Poweredge T630

    Présentation du serveur Dell PowerEdge T630 Les serveurs de type tour montables en rack Dell PowerEdge T630 prennent en charge les éléments suivants : ● Processeurs Intel Xeon E5-2600 v4 ● 24 modules DIMM ● Dix-huit disques durs de 3,5 pouces ●...
  • Page 9 Figure 1. Configurations prises en charge pour le serveur PowerEdge T630 Présentation du serveur Dell PowerEdge T630...

  • Page 10: Panneau Avant

    5. Boutons de menu de l'écran LCD 6. Plaquette d'information 7. Écran LCD 8. Port iDRAC Direct 9. connecteur VGA 10. Connecteur USB 11. Baie de de lecteur optique ou lecteur de bande 12. Lecteurs physiques Présentation du serveur Dell PowerEdge T630...
  • Page 11 Le port de gestion USB peut fonctionner comme un port USB iDRAC Direct standard ou fournir l’accès aux fonctionnalité iDRAC Direct. Pour plus d’informations, consultez le document Integrated Dell Remote Access Controller User's Guide (Guide de l'utilisateur de l'iDRAC) sur Dell.com/idracmanuals.

  • Page 12: Châssis De Disque Dur De 3,5 Pouces

    Lecteurs physiques Jusqu'à 32 disques durs de 2,5 pouces. Concepts associés Préparation d’un système à la conversion du mode Tour vers le mode Rack , page 25 Châssis de disque dur de 3,5 pouces Présentation du serveur Dell PowerEdge T630...
  • Page 13 7. Écran LCD 8. Port iDRAC Direct 9. connecteur VGA 10. Connecteur USB 11. Baie de lecteur optique ou lecteur de bande 12. Baie modulaire 13. Cartes SSD PCIe 14. Disques durs de 3,5 pouces Présentation du serveur Dell PowerEdge T630...
  • Page 14 Le port de gestion USB peut fonctionner comme un port USB iDRAC Direct standard ou fournir l’accès aux fonctionnalité iDRAC Direct. Pour plus d’informations, consultez le document Integrated Dell Remote Access Controller User's Guide (Guide de l'utilisateur de l'iDRAC) sur Dell.com/idracmanuals.

  • Page 15: Écran Lcd

    L’écran LCD de votre système fournit des informations d'système et des messages d’état et d’erreur indiquant si l'système fonctionne correctement ou si ellesystèmerequiert une intervention. Pour plus d’informations sur les messages d’erreur, voir le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) sur Dell.com/ openmanagemanuals >OpenManage software.

  • Page 16: Affichage De L'écran D'accueil

    Sélectionnez Simple pour afficher les messages d’erreur présentés sur l’écran LCD dans un format convivial et simplifié. Pour plus d’informations sur les messages d’erreur, voir le Dell Event and Error Messages Reference Guide (Guide de référence des messages d’événement et d’erreur Dell) disponible sur Dell.com/ openmanagemanuals >...

  • Page 17: Alimentation

    2. Connecteurs Ethernet 3. Connecteur d'identification du système 4. Bouton d'identification du système 5. Port iDRAC Enterprise 6. Bloc d'alimentation (PSU1) 7. Port USB (6) 8. Connecteur vidéo 9. Connecteur série 10. Bloc d'alimentation (PSU2) Présentation du serveur Dell PowerEdge T630...

  • Page 18: Voyants De Diagnostic Du Panneau Avant

    Voyants de diagnostic du panneau avant REMARQUE : Aucun voyant de diagnostic n’est allumé lorsque l’système est hors tension. Pour démarrer l’système, branchez-la à une source d’alimentation active et appuyez sur le bouton d’alimentation. Présentation du serveur Dell PowerEdge T630...

  • Page 19: Action Corrective

    Consultez le journal des événements système ou les messages système relatifs au problème spécifique. Pour ● Lorsque l’système est sous plus d’informations sur les messages d’erreur, voir le Dell tension. Event and Error Messages Reference Guide (Guide de ● Lorsque l’système est en mode référence des messages d’événement et d’erreur Dell)

  • Page 20: Codes Du Voyant Du Bloc D'alimentation

    Les blocs d’alimentation secteur ont une poignée translucide éclairée qui sert de voyant. Les blocs d’alimentation en CC sont dotés d’un voyant LED. Le voyant permet d’indiquer si l’alimentation fonctionne ou si une erreur est survenue. Présentation du serveur Dell PowerEdge T630...
  • Page 21 Performance) au dos. REMARQUE : L’association de blocs d’alimentation de précédentes générations de serveurs Dell PowerEdge peut entraîner une incohérence des blocs d’alimentation ou une défaillance lors de la mise sous tension du système. Orange clignotant Indique un problème lié au bloc d’alimentation.
  • Page 22 PRÉCAUTION : Les blocs d’alimentation secteur prennent en charge les tensions d’entrée de 220 V et de 110 V à l’exception des blocs d’alimentation Présentation du serveur Dell PowerEdge T630...

  • Page 23: Codes Des Voyants Du Disque Dur

    Le voyant d’état des disques reste éteint jusqu’à ce que tous les disques soient initialisés après la mise sous tension de l’système. Il n'est pas possible d'insérer ou de retirer des disques au cours de cette période. Présentation du serveur Dell PowerEdge T630...

  • Page 24: Localisation Du Numéro De Service De Votre Système

    à l'avant du système accessible en tirant la languette sur la plaquette d'informations. Les informations peuvent également se trouver sur une étiquette autocollante située sur le châssis du système. Dell utilise ces informations pour diriger les appels d'assistance vers le technicien pertinent.

  • Page 25: Chapitre 2: Conversion Du Système Du Mode Tour Au Mode Rack

    Conversion du système du mode Tour au mode Rack Le système peut être converti du mode Tour au mode Rack. Pour convertir le système du mode Tour au mode Rack, vous devez disposer du kit de conversion du mode Tour vers le mode Rack, qui contient les éléments suivants : ●...
  • Page 26 Figure 10. Installez le capot coulissant du rack a. capot coulissant du rack b. châssis du système Figure 11. Retrait du capot coulissant du rack a. capot coulissant du rack b. châssis du système 4. Installez l'assemblage de panneau de commande. Pour en savoir plus, voir la section Installation de l'assemblage du panneau de commande.
  • Page 27 Figure 12. Fixation du cache en mylar a. Marque sur le châssis b. Capot en mylar 6. Installez le capot du système. 7. Installez les équerres en effectuant les opérations suivantes : a. Alignez les trois trous de vis situés sur les équerres avec ceux situés sur la partie supérieure et inférieure du système. b.
  • Page 28 Figure 13. Retrait des équerres du rack a. vis (6) b. équerre (2) c. Système en mode Rack 8. Installez le système dans le rack. Pour en savoir plus, voir le Guide d'installation en rack fourni avec le système. Références connexes Consignes de sécurité...

  • Page 29: Chapitre 3: Ressources De Documentation

    Pour afficher le document qui est répertoriée dans le tableau des ressources de documentation : ● Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location (Emplacement).
  • Page 30 Gestion de votre Pour plus d’informations sur le logiciel www.dell.com/poweredgemanuals système de gestion des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage). Pour des informations sur la www.dell.com/openmanagemanuals...
  • Page 31 Tableau 10. Ressources de documentation supplémentaires pour votre système (suite) Tâche Document Emplacement d’utilisation de Dell EMC SupportAssist pour les entreprises). Pour plus d’informations sur les www.dell.com/openmanagemanuals programmes partenaires d’Enterprise Systems Management, voir les documents de gestion des systèmes OpenManage Connections Enterprise.

  • Page 32: Chapitre 4: Caractéristiques Techniques

    Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du châssis • Poids du châssis • Spécifications du processeur • Spécifications des blocs d’alimentation (PSU) • Spécifications de la batterie système •...

  • Page 33: Dimensions Du Châssis

    Dimensions du châssis Figure 14. Détaille les dimensions du système Dell PowerEdge T630 Tableau 11. Les dimensions du système Dell PowerEdge T630 Système Za avec Za sans cadre cadre 304,5 217,9 434,5 443,5 471,5 15,9 692,8 PowerEdge 659,9 T630 Poids du châssis Tableau 12.

  • Page 34: Spécifications Du Processeur

    Le système PowerEdge T630 prend en charge une pile bouton au lithium CR 2032 3 V. Caractéristiques du bus d’extension Le système PowerEdge T630 prend en charge les cartes PCI Express (PCIe) de 2e et 3e générations. Le tableau suivant décrit les cartes d'extension compatibles : Tableau 14.

  • Page 35: Spécifications De La Mémoire

    Spécifications de la mémoire Le système PowerEdge T630 prend en charge les barrettes DIMM 1 866 MT/s, 2133 MT/s ou 2 400 MT/s DDR4 à registres ou ECC (Error Correcting Code) à charge réduite pour les opérations ECC avancées ou de mémoire optimisée.

  • Page 36: Lecteur Optique

    Un logement de carte est réservé à la redondance. Ports VGA Le port VGA (Video Graphic Array) permet de connecter le système à un écran VGA. Le système PowerEdge T630 prend en charge deux ports VGA de 15 broches sur les panneaux avant et arrière.

  • Page 37: Spécifications Vidéo

    Spécifications vidéo Le système PowerEdge T630 prend en charge Matrox G200 intégré avec iDRAC8 et 16 Mo de mémoire d'application. Tableau 17. Options de résolution vidéo prises en charge Résolution Taux de rafraîchissement (Hz) Palette de couleurs (bit) 640 x 480...

  • Page 38: Caractéristiques De Pollution Gazeuse Et Particulaire

    Tableau 22. Spécifications d'altitude maximale Altitude maximale Caractéristiques En fonctionnement 3 0482 000 mètres (10 0006 560 pieds). Stockage 12 000 m ( 39 370 pieds). Tableau 23. Spécifications de réduction de température de fonctionnement Déclassement de la température en fonctionnement Caractéristiques Jusqu’à...

  • Page 39: Fonctionnement Dans La Plage De Température Étendue

    ● Deux blocs d’alimentation en mode redondant sont requis, mais ne prennent pas en charge la fonction de défaillance du bloc d’alimentation. ● Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge.

  • Page 40: Chapitre 5: Installation Et Configuration Initiales Du Système

    L'iDRAC (Integrated Dell Remote Access Controller) est conçu pour améliorer la productivité des administrateurs de l'système et la disponibilité générale des systèmes Dell EMC. L'iDRAC signale aux administrateurs les incidents de l'système, les aide à gérer l'système à distance et réduit le besoin d'accéder physiquement à l'système.

  • Page 41: Connexion À L'idrac

    Dell PowerEdge list=PLe5xhhyFjDPfTCaDRFflB_VsoLpL8x84G Téléchargement des pilotes et du micrologiciel Dell EMC vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.
  • Page 42 REMARQUE : si vous ne disposez pas du numéro de service, sélectionnez Identifier mon produit pour que le système détecte automatiquement votre numéro de service ou accédez à votre produit dans l'Assistance générale. 3. Cliquez sur Pilotes et téléchargements. Les pilotes correspondant à vos sélections s'affichent. 4.

  • Page 43: Chapitre 6: Applications De Gestion Présystème D'exploitation

    Votre système comporte les options suivantes pour gérer le système de pré-exploitation : ● Configuration du système ● Boot Manager (Gestionnaire d’amorçage) ● Dell Lifecycle Controller ● Preboot Execution Environment (Environnement d’exécution de préamorçage, PXE) Concepts associés Configuration du système , page 43 Boot Manager (Gestionnaire d’amorçage)

  • Page 44: Affichage De La Configuration Du Système

    UEFI (Unified Extensible Firmware Interface) Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire de configuration iDRAC. Pour plus d’informations sur cet utilitaire, consultez le guide d’utilisation d’iDRAC intitulé Integrated Dell Remote Access Controller User’s Guide sur Dell.com/idracmanuals.

  • Page 45: Affichage Du Bios Du Système

    Paramètres du profil du système , page 65 Paramètres divers , page 67 Utilitaire de configuration iDRAC , page 68 Device Settings (Paramètres du périphérique) , page 69 Tâches associées Détails des paramètres de sécurité du système , page 49 Affichage du BIOS du système , page 45 Affichage du BIOS du système...

  • Page 46: Boot Settings (Paramètres De Démarrage)

    Option Description Sécurité des Permet d’afficher les options permettant de configurer les paramètres de sécurité du système tels que le mot de systèmes passe du système, le mot de passe de la configuration et la sécurité TPM (Trusted Platform Module). Permet également de gérer les boutons d’alimentation et NMI du système.
  • Page 47 Détails des paramètres d'amorçage À propos de cette tâche Le détail de l’écran Boot Settings (Paramètres d’amorçage) est le suivant : Option Description Boot Mode (Mode Permet de définir le mode d’amorçage de l'système. d'amorçage) PRÉCAUTION : Le changement du mode de démarrage peut empêcher le démarrage de l'système si le système d'exploitation n'a pas été...

  • Page 48: Modification De La Séquence D'amorçage

    DOS et 32 bits ne prennent pas en charge l'UEFI et ne peuvent être installés qu'à partir du mode d'amorçage BIOS. ● pour obtenir les dernières informations sur les systèmes d’exploitation pris en charge, rendez-vous sur le site Dell.com/ossupport.
  • Page 49 Suppression ou modification du mot de passe d'système et de configuration , page 53 Affichage de la Sécurité du système Pour afficher l’écran System Security (Sécurité du système), procédez comme suit : Étapes 1. Allumez ou redémarrez l’système. 2. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à...

  • Page 50: Paramètres De La Stratégie Personnalisée D'amorçage Sécurisé

    Option Description Intel TXT Active ou désactive le mode Intel Trusted Execution Technology (TXT) option. Pour activer Intel TXT, l’option Virtualization Technology (Technologie de virtualisation) doit être activée et l’option TPM Security (Sécurité du module TPM) doit être activée avec les mesures de pré-amorçage. Par défaut, cette option est définie sur Désactivé.

  • Page 51: Affichage Des Informations Système

    3. Dans l’écran System Setup Main Menu (Menu principal de configuration du système), cliquez sur System BIOS (BIOS du système). 4. Sur l'écran System BIOS (BIOS du système), cliquez sur System Security (Sécurité du système). 5. Dans l'écran System Security (Sécurité du système), cliquez sur Secure Boot Custom Policy Settings (Paramètres de la stratégie personnalisée d'amorçage sécurisé).

  • Page 52: Détails Des Informations Sur Le Système

    Détails des informations sur le système À propos de cette tâche Les informations détaillées de l’écran Informations sur le système sont les suivantes : Option Description Nom de modèle du Spécifie le nom du modèle de l'système. système Version du BIOS Spécifie la version du BIOS installée sur l'système.

  • Page 53: Utilisation Du Mot De Passe De Votre Système Pour Sécuriser Votre Système

    Suivez les instructions suivantes pour définir le mot de passe d’système : ● Un mot de passe peut contenir jusqu’à 32 caractères. ● Le mot de passe peut contenir des nombres de 0 à 9. ● Seuls les caractères spéciaux suivants sont valides : espace, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Un message vous invite à...

  • Page 54: Utilisation Avec Un Mot De Passe De Configuration Activé

    Étapes 1. Pour accéder à la configuration du système, appuyez sur la touche F2 immédiatement après le démarrage ou le redémarrage de l'système. 2. Dans l’écran System Setup Main Menu (Menu principal de configuration du système), cliquez sur System BIOS (BIOS du système) >...
  • Page 55 Mode (Mode Réserve), Spare with Advanced ECC Mode (Mode Réserve avec fonctions ECC avancées), Dell de la mémoire) Fault Resilient Mode (Mode de résistance aux pannes Dell) et Dell NUMA Fault Resilient Mode (Mode de résistance aux pannes). Par défaut, l’option est définie sur Multi Rank Spare Mode (Mode Disque auxiliaire à...

  • Page 56: Processor Settings (Paramètres Du Processeur)

    Option Description installée. Si le champ est défini sur Disabled (Désactivé), le système prend en charge les configurations mémoire NUMA (asymétrique). Par défaut, l’option est définie sur Disabled (Désactivé). Snoop Mode Spécifie les options du Snoop Mode (mode de surveillance). Voici les options du « Snoop Mode » (Mode de surveillance) : Home Snoop (Accueil de surveillance), Early Snoop (Surveillance anticipée), Cluster on Die (Cluster sur Die).

  • Page 57: Description Des Paramètres Des Processeurs

    Cette option est disponible uniquement sur certaines SKU des processeurs. Mode X2Apic Permet d’activer ou de désactiver le mode Intel X2Apic. Dell Controlled Contrôle la technologie Turbo. Activez cette option uniquement lorsque le Profil du système est défini sur Turbo Performance.

  • Page 58: Paramètres Sata

    Option Description Processeur 1 REMARQUE : Selon le nombre de CPU, il peut y avoir jusqu’à quatre processeurs. Les paramètres suivants sont indiqués pour chaque processeur installé dans le système : Option Description Famille-Modèle- Spécifie la famille, le modèle et la version du processeur tels que définis par Intel. Version Marque Spécifie le nom de marque.

  • Page 59: Détails Des Paramètres Sata

    Tâches associées Détails des paramètres SATA , page 59 Détails des paramètres SATA À propos de cette tâche Les informations détaillées affichées à l’écran Sata Settings (Paramètres SATA) sont les suivantes : Option Description Embedded SATA Permet de définir l'option Embedded SATA (SATA intégré) sur les modes Off (Désactivé), ATA AHCI ou RAID. (SATA intégré) Par défaut, l'option est réglée sur AHCI.
  • Page 60 Option Description Port D Permet de définir le type de périphérique sélectionné. Pour Embedded SATA settings (Paramètres SATA intégrés) en mode ATA , définissez ce champ sur Auto pour activer la prise en charge du BIOS. Définissez cette option sur OFF (Désactiver) pour désactiver la prise en charge du BIOS. Pour le mode AHCI ou RAID, la prise en charge du BIOS est toujours activée.

  • Page 61: Integrated Devices (Périphériques Intégrés)

    Option Description Option Description Model (Modèle) Spécifie le modèle de lecteur du périphérique sélectionné. Drive Type (Type Spécifie le type du lecteur connecté au port SATA. de lecteur) Capacity Spécifie la capacité totale du disque dur. Ce champ n’est pas défini pour les périphériques (Capacité) médias amovibles, tels que les lecteurs optiques.

  • Page 62: Affichage Des Périphériques Intégrés

    Affichage des périphériques intégrés Pour afficher l’écran Integrated Devices (Périphériques intégrés), procédez comme suit : Étapes 1. Allumez ou redémarrez l’système. 2. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2, attendez que l’système finisse de démarrer, redémarrez-lasystèmeet réessayez.

  • Page 63: Serial Communication (Communications Série)

    Option Description Permet d’activer ou de désactiver les options Embedded NIC1 et NIC2 (Cartes réseau intégrées NIC1 et NIC2). Si cette option est définie sur Disabled (Désactivé), la carte réseau peut toujours être disponible pour l’accès réseau partagé par le contrôleur de gestion intégré. Les options Embedded NIC1 and NIC2 (Cartes réseau intégrées NIC1 et NIC2) sont disponibles uniquement sur les systèmes qui ne disposent pas de cartes filles réseau (NDC).

  • Page 64: Affichage Des Communications Série

    Références connexes BIOS du système , page 44 Tâches associées Détails de l’écran Communications série , page 64 Affichage des communications série , page 64 Affichage des communications série Pour afficher l'écran Serial Communication (Communication série), procédez comme suit : Étapes 1.

  • Page 65: Paramètres Du Profil Du Système

    Option Description REMARQUE : Seul le périphérique série 2 peut être utilisé pour la connectivité SOL (Serial Over LAN). Pour utiliser la redirection de console par SOL, configurez la même adresse de port pour la redirection de console et le périphérique série. REMARQUE : À...

  • Page 66: Détails Des Paramètres Du Profil Du Système

    Custom (Personnalisé). Par défaut, l’option est réglée sur Performance Per Watt Optimized (DAPC) (Performance par watt optimisée (DAPC). DAPC correspond à Dell Active Power Controller. REMARQUE : Tous les paramètres dans l’écran du profil système sont uniquement disponibles lorsque le profil du système est défini sur Custom (Personnalisé).

  • Page 67: Paramètres Divers

    Option Description Number of Turbo REMARQUE : Si deux processeurs sont installés dans l’système, vous pouvez voir une entrée dans le champ Boot Enabled Number of Turbo Boost Enabled Cores for Processor 2 (Nombre de cœurs Turbo Boost activés Cores for pour le processeur 2).

  • Page 68: Utilitaire De Configuration Idrac

    Tâches associées Détails des Paramètres divers , page 68 Détails des Paramètres divers À propos de cette tâche Le détail de l’écran Miscellaneous Settings (Paramètres divers) est le suivant : Option Description System Time Permet de régler l’heure de l'système. System Date Permet de régler la date de l'système.

  • Page 69: Device Settings (Paramètres Du Périphérique)

    Pour plus d’informations sur l’utilisation d’iDRAC, voir Dell Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’Integrated Dell Remote Access Controller) à l’adresse : Dell.com/idracmanuals. Concepts associés Device Settings (Paramètres du périphérique) , page 69 Références connexes BIOS du système , page 44 Tâches associées...

  • Page 70: Dell Lifecycle Controller

    , page 70 Gestion des systèmes intégrés Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie de l’système. Lifecycle Controller peut être démarré pendant la séquence d’amorçage et peut fonctionner indépendamment du système d’exploitation.

  • Page 71: Menu Principal Du Gestionnaire D'amorçage

    Menu principal du Gestionnaire d’amorçage Élément de Description menu Continue Normal L'système tente d'effectuer successivement l'amorçage sur différents périphériques en commençant par le Boot (Poursuivre premier dans l'ordre d'amorçage. En cas d'échec de l'amorçage, l'système passe au périphérique suivant dans le démarrage l'ordre d'amorçage jusqu'à...
  • Page 72 REMARQUE : Pour accéder à l’option PXE boot, démarrez l’système, puis appuyez sur F12. L’système analyse et affiche les systèmes en réseau actives. Applications de gestion présystème d’exploitation...

  • Page 73: Chapitre 7: Installation Et Retrait Des Composants Du Système

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 74: Avant Une Intervention À L'intérieur De L'système

    PRÉCAUTION : N’essayez pas de convertir votre système en rack à moins d’y être autorisé par Dell. Seuls les clients certifiés par Dell pour une conversion du mode tour au mode rack peuvent convertir un système tour en rack. REMARQUE : Pour connaître les précautions et procédures spécifiques, reportez-vous à...

  • Page 75: Outils Recommandés

    Installation du cadre avant optionnel , page 76 Outils recommandés Vous avez besoin des outils suivants pour effectuer les procédures de retrait et d’installation : ● La clé du verrou du cadre. Cette clé n’est nécessaire que si votre système comporte un cadre. ●...

  • Page 76: Étapes Suivantes

    Figure 15. Retrait du cadre avant 1. clé du cadre 2. cadre 3. loquet de dégagement 4. system Étapes suivantes Installez le cadre avant en option. Concepts associés Installation du cadre avant optionnel , page 76 Installation du cadre avant optionnel Étapes 1.

  • Page 77: Pieds Du Système

    Figure 16. Installation du cadre avant a. clé du cadre b. cadre c. system Concepts associés Retrait du cadre avant en option. , page 75 Pieds du système Les pieds du système offre une stabilité au système en mode Tower (Tour). Retrait des pieds du système Prérequis REMARQUE :...

  • Page 78: Installation Des Pieds Du Système

    Figure 17. Retrait et installation des pieds du système 1. Emplacement de la languette (12) 2. trous de vis (4) 3. languette (12) 4. Base de la tour 5. Stabilisateurs (4) 6. vis (4) Concepts associés Installation des pieds du système , page 78 Références connexes Consignes de sécurité...

  • Page 79: Roulettes (En Option)

    Tâches associées Retrait des pieds du système , page 77 Roulettes (en option) Les roulettes offrent une mobilité au système en mode Tour. L’assemblage des roulettes se compose des éléments suivants : ● Assemblages de roue (avant et arrière) ● Deux vis pour les assemblage de roue Retrait des roulettes Prérequis 1.

  • Page 80: Installation Des Roulettes

    Figure 18. Retrait des roulettes 1. Pattes sur la base de la tour (4) 2. Unité d’assemblage de la roue (2) 3. vis (2) 4. Vis pour l’unité de support (2) 5. Unité de support Références connexes Consignes de sécurité pour la conversion du mode tour au système en rack , page 73 Tâches associées Installation des roulettes...

  • Page 81: Capot Du Système

    2. Décalez légèrement la roulette arrière vers l’arrière du système, puis fixez l’unité à l’aide d’une seule vis. 3. Alignez les deux crochets de fixation de l’assemblage de la roue avant avec les deux fentes à la base du châssis puis insérez les crochets dans les fentes.

  • Page 82: Retrait Du Capot Du Système

    Retrait du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. 2. Mettez hors tension le système et tous les périphériques qui lui sont connectés. 3. Débranchez le système de la prise secteur et déconnectez-le de ses périphériques. 4.

  • Page 83: Installation Du Capot Du Système

    Installation du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. 3. Vérifiez que tous les câbles internes sont connectés et n'obstruent pas l'accès et qu'aucun outil ou pièce supplémentaire n'a été oublié dans le système.

  • Page 84: À L'intérieur Du Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 85: Carénage De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 86: Installation Du Carénage De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 87: Ventilateurs De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 88: Installation D'un Ventilateur De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 89: Assemblage Du Ventilateur De Refroidissement (En Option)

    Figure 26. Installation d'un ventilateur dans le module de ventilation Étapes suivantes 1. ensemble de ventilation 2. Patte d'éjection du ventilateur 3. Ventilateur 4. connecteur de ventilateur de la carte système Références connexes Consignes de sécurité pour la conversion du mode tour au système en rack , page 73 Tâches associées Après une intervention à...

  • Page 90: Installation Du Module De Ventilation En Option

    Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1. Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. 2. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système.

  • Page 91: Mémoire Système

    Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Étapes 1. Alignez les encoches du module de ventilation sur les broches de guidage situées sur les parois latérales du châssis. 2. Faites glisser l'assemblage de ventilation dans le châssis. 3.
  • Page 92 ● le profil système sélectionné (par exemple, Performance Optimized [Performance optimisée], Custom [Personnalisé] ou Dense Configuration Optimized [Configuration dense optimisée]) ● la fréquence maximale de la barrette DIMM prise en charge des processeurs Votre système est composé de 24 sockets de mémoire divisés en deux ensembles de 12 sockets, un ensemble par processeur. Chaque ensemble est organisé...

  • Page 93: Consignes Générales Pour L'installation Des Modules De Mémoire

    Tableau 29. Population de la mémoire (suite) Type de Barrettes de Fréquence de Rangées de barrettes DIMM barrette de mémoire DIMM fonctionnement (en maximales/canal Tension mémoire installées/canal MT/s) DIMM 2 133, 1 866 Quadruple rangée Consignes générales pour l’installation des modules de mémoire REMARQUE : Les configurations de mémoire qui ne respectent pas ces consignes peuvent empêcher le système de démarrer, ne plus réagir au cours de la configuration de la mémoire ou fonctionner avec une mémoire réduite.

  • Page 94: Mode Optimisation De La Mémoire (Canal Indépendant)

    Mode Optimisation de la mémoire (canal indépendant) Ce mode prend en charge la correction SDDC (Single Device Data Correction) uniquement pour les barrettes de mémoire qui utilisent une largeur de périphérique x4 et qui n’imposent aucune exigence spéciale relative au remplissage de logements. Mémoire de réserve REMARQUE : Pour utiliser la mémoire de réserve, cette fonction doit être activée dans la configuration du système.
  • Page 95 Tableau 31. Configurations de mémoire : un processeur (suite) Capacité du Taille des Nombre de Rangée, organisation et fréquence des Remplissage des logements de mémoire système (en barrettes de barrettes de barrettes de mémoire DIMM DIMM mémoire mémoire DIMM (en DIMM 1R, x8, 2 400 MT/s A1, A2...
  • Page 96 Tableau 32. Configurations de mémoire : 2 processeurs Capacité du Taille des Nombre de Rangée, organisation et fréquence des Remplissage des logements de mémoire système (en barrettes de barrettes de barrettes de mémoire DIMM DIMM mémoire mémoire DIMM (en DIMM 1R, x8, 2 400 MT/s A1, A2, B1, B2 1R, x8, 2 133 MT/s...

  • Page 97: Retrait De Barrettes De Mémoire

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 98: Installation De Barrettes De Mémoire

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 99 Étapes 1. Localisez le support de barrette de mémoire approprié. PRÉCAUTION : Ne tenez les barrettes de mémoire que par les bords de la carte, en veillant à ne pas toucher le milieu de la barrette de mémoire ou les contacts métalliques. 2.

  • Page 100: Baies Modulaires

    Retrait de l'assemblage du ventilateur de refroidissement en option , page 89 Baies modulaires La baie modulaire du système prend en charge seize disques durs de 2,5 pouces ou quatre périphériques Dell PowerEdge Express Flash. Retrait d’une baie modulaire Prérequis 1.

  • Page 101: Installation D'une Baie Modulaire

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 102: Disques Durs

    Pour plus d'informations sur ces disques durs, consultez le livre blanc 512e and 4Kn Disk Formats (Formats de disque 512e et 4Kn) et le document 4K Sector HDD FAQ (Questions fréquentes sur les disques durs à secteurs 4K) à l’adresse Dell.com/poweredgemanuals.

  • Page 103: Retrait D'un Disque Dur Remplaçable À Chaud Ou D'un Disque Ssd

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 104: Installation D'un Disque Dur Échangeable À Chaud

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 105: Retrait D'un Cache De Disque Dur De 2,5 Pouces

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 106: Installation D'un Cache De Disque Dur De 2,5 Pouces

    Figure 36. Retrait d’un cache de disque dur de 2,5 pouces a. cache de disque dur b. bouton de dégagement Références connexes Consignes de sécurité pour la conversion du mode tour au système en rack , page 73 Tâches associées Installation d’un cache de disque dur de 2,5 pouces , page 106 Installation d’un cache de disque dur de 2,5 pouces...

  • Page 107: Retrait D'un Cache De Disque Dur 3,5 Pouces

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 108: Installation D'un Disque Dur 2,5 Pouces Dans Un Adaptateur De Disque Dur 3,5 Pouces

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 109: Retrait D'un Disque Dur 2,5 Pouces Depuis Un Adaptateur De Disque Dur 3,5 Pouces

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 110: Installation D'un Adaptateur De Disque Dur De 3,5 Pouces Dans Un Support De Disque Dur Remplaçable À Chaud

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 111: Retrait D'un Adaptateur De Disque Dur Remplaçable À Chaud De 3,5 Pouces D'un Support De Disque Dur Remplaçable À Chaud De 3,5 Pouces

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité livrées avec votre produit.

  • Page 112: Retrait D'un Disque Dur Ou D'un Disque Ssd D'un Support De Disque Dur

    Figure 43. Retrait d’un adaptateur de disque dur remplaçable à chaud de 3,5 pouces d’un support de disque dur remplaçable à chaud de 3,5 pouces 1. Support de disques durs de 3,5 pouces 2. vis (5) 3. Adaptateur de disque dur 4.

  • Page 113: Installation D'un Disque Dur Remplaçable À Chaud Dans Un Support De Disque Dur Remplaçable À Chaud

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 114: Lecteurs Optiques Et Lecteurs De Bande

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 115 Figure 46. Retrait du lecteur optique ou du lecteur de bande a. Lecteur optique/lecteur de bande b. Guide c. Loquet de dégagement REMARQUE : La figure ci-dessous présente un schéma de câblage pour un lecteur optique/lecteur de bande équipé d’un fond de panier x16.
  • Page 116 Figure 47. Câblage : lecteur optique et lecteur de bande 1. Connecteur ODD1/TBU de la carte système 2. Connecteur ODD2/TBU de la carte système 3. Connecteur mini-SAS/SATA sur l'adaptateur de bande interne 4. Adaptateur de bande interne 5. carte système 6.

  • Page 117: Installation Du Lecteur Optique Ou Du Lecteur De Bande

    Les connecteurs de la carte système sont ODD1/TBU et ODD2/TBU. Le système peut connecter jusqu'à deux lecteurs optiques, ou un lecteur optique et une unité de sauvegarde de bande SATA et une unité de sauvegarde sur bande SAS grâce à Dell OpenManage IT Assistant.

  • Page 118: Retrait Du Cache Du Lecteur Optique Slim

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 119: Installation Du Cache Du Lecteur Optique Slim

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 120: Clé De Mémoire Usb Interne (En Option)

    Clé de mémoire USB interne (en option) Une clé USB en option installée à l'intérieur du système peut servir de périphérique d'amorçage, de clé de sécurité ou de périphérique de stockage de masse. Pour pouvoir démarrer le système à partir de la clé de mémoire USB, configurez cette dernière avec une image d’amorçage, puis ajoutez la clé...

  • Page 121: Support De Carte D'extension

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 122: Installation Du Support De Carte D'extension

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 123: Cartes D'extension

    Tableau 35. Ordre d’installation des cartes d’extension Priorité de la Type de carte Priorité du logement Nombre maximal carte autorisé Dell PowerEdge Express Flash 1, 3 (SSD PCIe) Bridge GPU (largeur simple et largeur 3, 1 double) RAID (H330) 8, 1, 3...

  • Page 124: Retrait D'une Carte D'extension

    Cartes réseau 1 Gb 1, 3, 2 Carte réseau 1 Gbit (Broadcom à 1, 3 quatre ports) Non RAID 3, 1 Dell PowerEdge Express Flash 1, 3 (SSD PCIe) Bridge GPU (largeur simple et largeur 3, 6, 7, 1 double) RAID (H330)

  • Page 125: Installation D'une Carte D'extension

    Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. Étapes 1. Le cas échéant, débranchez les câbles de données de la carte PERC et/ou les câbles d’alimentation de la carte GPU.
  • Page 126 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 127: Support De La Carte Gpu (En Option)

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 128: Installation Du Support De Carte Gpu

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 129: Cartes Gpu (En Option)

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 130: Étapes Suivantes

    PRÉCAUTION : Ne forcez pas outre mesure lorsque vous retirez les câbles, sous peine d'endommager les connecteurs. 2. Ouvrez les deux loquets de la carte d’extension en appuyant sur le loquet, puis en poussant le loquet vers l’arrière. 3. Tenez la carte par son bord, puis tirez-la pour l’extraire de son connecteur et du système. Figure 59.

  • Page 131: Installation D'une Carte Gpu En Option

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 132: Module Sd Interne Double (En Option)

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 133: Installation Du Module Sd Interne Double En Option

    Figure 61. Retrait du module SD interne double (IDSDM) a. IDSDM b. patte d'extraction c. Connecteur IDSDM Le tableau suivant décrit les codes des voyants IDSDM : Tableau 36. Codes du voyant IDSDM Convention Code des voyants IDSDM Description Vert Indique que la carte est en ligne.

  • Page 134: Carte Sd Interne

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 135: Installation D'une Carte Sd Interne

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 136: Processeurs Et Dissipateurs De Chaleur

    REMARQUE : Pour utiliser une carte SD avec l’système, assurez-vous que l’option Internal SD Card Port (Port de carte SD interne) est activée dans le programme de configuration du système. REMARQUE : Étiquetez temporairement chaque carte SD avec leur numéro d’emplacement correspondant avant leur retrait. Réinstallez les cartes SD dans les logements correspondants.

  • Page 137: Retrait D'un Dissipateur De Chaleur

    Retrait d’un dissipateur de chaleur Prérequis PRÉCAUTION : Ne retirez jamais le dissipateur de chaleur d'un processeur, sauf si vous souhaitez retirer également le processeur. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques. AVERTISSEMENT : Le dissipateur reste très chaud. Laissez-le refroidir un certain temps après la mise hors tension de l’système.

  • Page 138: Retrait D'un Processeur

    REMARQUE : Si vous mettez à niveau votre système, téléchargez la dernière version du BIOS du système à partir du site Dell.com/ support. Suivez ensuite les instructions contenues dans le fichier de téléchargement compressé pour installer la mise à jour sur votre système.
  • Page 139 Figure 65. Protection du processeur 1. Levier de dégagement de support « à fermer en premier » 2. icône de verrouillage 3. processeur 4. Levier de dégagement de support « à ouvrir en premier » 5. icône de déverrouillage Installation et retrait des composants du système...

  • Page 140: Installation D'un Processeur

    Figure 66. Retrait d’un processeur 1. levier de dégagement du support à fermer en premier 2. voyant de la broche 1 du processeur 3. processeur 4. logement (4) 5. cadre de protection du processeur 6. levier de dégagement du support à ouvrir en premier 7.
  • Page 141 3. Munissez-vous d’un tournevis cruciforme Phillips n° 2. 4. Si vous mettez à niveau votre système, téléchargez la dernière version du BIOS du système à partir du site Dell.com/support. Suivez ensuite les instructions contenues dans le fichier de téléchargement compressé pour installer la mise à jour sur votre système.
  • Page 142 Figure 67. Installation d’un processeur 1. Levier d’éjection du support 1 2. angle de la broche 1 du processeur 3. processeur 4. logement (4) 5. cadre de protection du processeur 6. Levier d’éjection du support 2 7. socket processeur 8. languette (4) Étapes suivantes REMARQUE : Assurez-vous d’installer le dissipateur de chaleur après l’installation du processeur.

  • Page 143: Installation D'un Dissipateur De Chaleur

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 144: Bloc D'alimentation

    4. Serrez l’une des quatre vis pour fixer le dissipateur de chaleur à la carte système. 5. Répétez la procédure pour les deux autres vis. Figure 69. Installation du dissipateur de chaleur 1. dissipateur de chaleur 2. vis de fixation (4) 3.

  • Page 145: Fonction D'alimentation De Rechange

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 146: Installation D'un Bloc D'alimentation En Ca

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 147: Instructions De Câblage Pour Un Bloc D'alimentation En Cc

    CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.

  • Page 148: Contenu Du Kit

    CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.

  • Page 149: Assemblage Des Câbles D'alimentation D'entrée En Cc

    CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.

  • Page 150: Retrait D'un Bloc D'alimentation En Cc

    CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.

  • Page 151: Installation D'un Bloc D'alimentation En Cc

    CC ou d'installer les mises à la terre par vous-même. Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie.

  • Page 152: Retrait Du Cache De Bloc D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 153: Installation Du Cache De Bloc D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 154: Remplacement De La Pile Du Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 155: Fond De Panier De Disque Dur

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 156 2. Tirez sur la broche ou la patte de dégagement et soulevez le fond de panier afin de le dégager du système. REMARQUE : Pour un fond de panier Dell PowerEdge Express Flash (SSD PCIe), appuyez sur la patte de dégagement pour déverrouiller le fond de panier de disque dur et le sortir de la baie de disques durs.
  • Page 157 3. Connecteur d'alimentation du fond de panier 4. câble d'alimentation du fond de panier 5. plot d'éjection 6. Câble de signal Figure 82. Câblage : fonds de panier SAS/SATA de 3,5 pouces (x8) 1. Connecteur SAS A de la carte système 2.
  • Page 158 Figure 83. Retrait d'un fond de panier SAS/SATA de 3,5 pouces (x8) avec une seule carte PERC 1. Câble SAS 2. fond de panier x8 3. connecteur d’alimentation 4. Câble d'alimentation 5. plot d'éjection 6. Câble de signal Installation et retrait des composants du système...
  • Page 159 Figure 84. Câblage : fonds de panier SAS/SATA de 3,5 pouces (x8) avec une seule carte PERC 1. Connecteur SAS B de la carte PERC 2. Connecteur SAS A de la carte PERC 3. carte PERC 4. carte système 5. Connecteur de signal de la carte système 6.
  • Page 160 Figure 85. Retrait d'un fond de panier de 3,5 pouces (x8) et d'un fond de panier SAS/SATA de 2,5 pouces (x4) 1. Câble d'alimentation du fond de panier (x8) 2. Connecteur d'alimentation du fond de panier x8 3. fond de panier x8 4.
  • Page 161 Figure 86. Câblage : fonds de panier SAS/SATA de 3,5 pouces (x8) et de 2,5 pouces (x4) 1. connecteur PCIe C du fond de panier SSD PCIe 2. connecteur PCIe B du fond de panier SSD PCIe 3. connecteur PCIe A du fond de panier SSD PCIe 4.
  • Page 162 19. Connecteur SASA sur le fond de panier x8 20. connecteur PCIe D du fond de panier SSD PCIe 21. fond de panier SSD PCIe Figure 87. Retrait d'un fond de panier SAS/SATA (x18) de 3,5 pouces 1. fond de panier x18 2.
  • Page 163 Figure 88. Câblage : fonds de panier SAS/SATA de 3,5 pouces (x18) 1. Connecteur SAS B de la carte PERC 2. Connecteur SAS A de la carte PERC 3. carte PERC 4. Carte système 5. Connecteur de signal de la carte système 6.
  • Page 164 Figure 89. Retrait d'un fond de panier SAS/SATA de 2,5 pouces (x16) 1. fond de panier x16 2. plot d'éjection 3. Câble de signal 4. connecteur d’alimentation 5. Câble d'alimentation 6. Câble SAS Installation et retrait des composants du système...
  • Page 165 Figure 90. Câblage : fonds de panier SAS/SATA de 2,5 pouces (x16) 1. Connecteur SAS B de la carte PERC 2. Connecteur SAS A de la carte PERC 3. carte PERC 4. carte système 5. Connecteur de signal de la carte système 6.
  • Page 166 Figure 91. Retrait d'un fond de panier de 2,5 pouces (x16) et d'un fond de panier SAS/SATA de 2,5 pouces (x4) 1. fond de panier x16 2. plot d'éjection 3. câble de transmission du fond de panier x16 4. Connecteur d'alimentation du fond de panier x16 5.
  • Page 167 Figure 92. Câblage : fonds de panier SAS/SATA de 2,5 pouces (x16) et de 2,5 pouces (x4) 1. connecteur PCIe C du fond de panier SSD PCIe 2. connecteur PCIe B du fond de panier SSD PCIe 3. connecteur PCIe A du fond de panier SSD PCIe 4.
  • Page 168 19. Câble de transmission du fond de panier x16 20. connecteur PCIe D du fond de panier SSD PCIe 21. fond de panier SSD PCIe Figure 93. Retrait d'un fond de panier SAS/SATA de 2,5 pouces (x32) avec deux cartes PERC 1.
  • Page 169 Figure 94. Câblage : fonds de panier SAS/SATA de 2,5 pouces (x32) avec deux cartes PERC 1. Connecteur de signal du fond de panier 2 2. Connecteur SAS B du fond de panier 2 3. Connecteur SAS A du fond de panier 2 4.
  • Page 170 Figure 95. Retrait d'un fond de panier SAS/SATA de 2,5 pouces (x32) avec une seule carte PERC 1. plot d'éjection 2. câble de transmission du fond de panier 2 3. Connecteur d'alimentation du fond de panier 2 4. câble d’alimentation du fond de panier 2 5.
  • Page 171 Figure 96. Câblage : fonds de panier SAS/SATA de 2,5 pouces (x32) avec une seule carte PERC 1. Connecteur de signal du fond de panier 2 2. Connecteur SAS B du fond de panier 2 3. Connecteur SAS A du fond de panier 2 4.

  • Page 172: Installation Du Fond De Panier De Disque Dur

    2. Abaissez le fond de panier de disques durs dans le châssis afin de le fixer. REMARQUE : S’il s’agit d’un fond de panier Dell PowerEdge Express Flash (SSD PCIe), faites-le glisser vers le bas jusqu’à ce que la patte de dégagement s’enclenche.
  • Page 173 Figure 97. Installation du fond de panier de disques durs SSD PCIe 1. Fond de panier de disques durs SSD PCIe 2. Connecteur de disque dur SSD PCIe 3. Câble PCIe 4. Câble d'alimentation 5. Câble de signal 6. Connecteur d'alimentation du fond de panier 7.
  • Page 174 Figure 99. Installation d'un fond de panier SAS/SATA de 3,5 pouces (x8) avec une seule carte PERC 1. Câble SAS 2. fond de panier x8 3. connecteur d’alimentation 4. Câble d'alimentation 5. plot d'éjection 6. Câble de signal Figure 100. Installation d'un fond de panier de 3,5 pouces (x8) et d'un fond de panier SAS/SATA de 2,5 pouces (x4) 1.
  • Page 175 9. câble de transmission du fond de panier SSD PCIe 10. Connecteur d'alimentation du fond de panier SSD PCIe 11. Connecteur de signal du fond de panier SSD PCIe 12. fond de panier SSD PCIe Figure 101. Installation d'un fond de panier SAS/SATA de 3,5 pouces (x18) 1.
  • Page 176 3. Câble de signal 4. connecteur d’alimentation 5. Câble d'alimentation 6. Câble SAS Figure 103. Installation d'un fond de panier de 2,5 pouces (x16) et d'un fond de panier SAS/SATA de 2,5 pouces (x4) 1. fond de panier x16 2. plot d'éjection 3.
  • Page 177 Figure 104. Installation d'un fond de panier SAS/SATA de 2,5 pouces (x32) avec deux cartes PERC 1. plot d'éjection 2. câble de transmission du fond de panier 2 3. Connecteur d'alimentation du fond de panier 2 4. câble d’alimentation du fond de panier 2 5.

  • Page 178: Carte Sd Vflash (En Option)

    Elle émule les périphériques USB. Pour plus d’informations, consultez l’Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) disponible sur Dell.com/idracmanuals. Installation et retrait des composants du système...

  • Page 179: Remplacement D'une Carte Sd Vflash En Option

    Remplacement d’une carte SD vFlash en option Étapes 1. Localisez le logement de la carte SD vFlash dans le système. 2. Pour retirer la carte vFlash, poussez-la vers l’intérieur pour la libérer, puis retirez-la de son logement. Figure 106. Retrait de la carte mémoire SD vFlash a.
  • Page 180 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 181: Installation De L'assemblage Du Panneau De Commande

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 182: Étapes Suivantes

    Figure 110. Installation du panneau de commande 1. panneau de configuration 2. Câble du panneau de commande 3. Câble USB du panneau de commande 4. vis 2. Pour l'installer, poussez la plaquette d'informations dans le logement du panneau de contrôle. Figure 111.

  • Page 183: Carte Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 184: Installation De La Carte Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 185 4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 5. Importez votre licence iDRAC Enterprise nouvelle ou existante. Pour plus d’informations, voir le document Integrated Dell Remote Access Controller User's Guide sur dell.com/esmmanuals.

  • Page 186: Saisie Du Numéro De Série Du Système Via Le Programme De Configuration Du Système

    Figure 113. Installation de la carte système a. embout b. carte système c. plot d'éjection Références connexes Consignes de sécurité pour la conversion du mode tour au système en rack , page 73 Tâches associées Avant une intervention à l'intérieur de l'système , page 74 Installation du module TPM (Trusted Platform Module) , page 187...

  • Page 187: Restauration Du Numéro De Série À L'aide De La Fonction Easy Restore (Récupération Facile)

    5. Cliquez sur OK. 6. Importez votre licence iDRAC Enterprise (nouvelle ou existante). Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur du contrôleur iDRAC) sur www.dell.com/poweredgemanuals Restauration du numéro de série à l’aide de la fonction Easy Restore (Récupération facile)

  • Page 188: Initialisation Du Module Tpm Pour Les Utilisateurs De Bitlocker

    1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Étapes 1. Repérez le connecteur du module TPM sur la carte système. REMARQUE : Pour localiser le connecteur TPM sur la carte système, voir la section Connecteurs de la carte système.

  • Page 189: Carte Interposeur D'alimentation Et Carte De Distribution D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 190: Retrait De La Carte De Distribution D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 191: Installation De La Carte De Distribution D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 192: Installation De La Carte Intercalaire D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 193 Étapes suivantes 1. Installez la carte système. Pour plus d'informations, reportez-vous à la section Installation de la carte système. 2. Branchez les câbles d'alimentation à la carte système et au fond de panier de disques durs. 3. Le cas échéant, installez l’assemblage du ventilateur de refroidissement. 4.

  • Page 194: Chapitre 8: Utilisation Des Diagnostics Du Système

    Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique de Dell. L’exécution des diagnostics du système permet de tester le matériel de l’système sans équipement supplémentaire ou risque de perte de données.

  • Page 195: Commandes Du Diagnostic Du Système

    2. Sélectionnez Hardware Diagnostics (Diagnostics matériels)→ Run Hardware Diagnostics (Exécuter les diagnostics matériels). La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans l'système. Le diagnostic démarre l'exécution des tests sur tous les périphériques détectés. Commandes du diagnostic du système Menu Description...

  • Page 196: Chapitre 9: Cavaliers Et Connecteurs

    Cavaliers et connecteurs Cette rubrique contient des informations spécifiques relatives aux cavaliers. Elle contient également des informations sur les cavaliers et les commutateurs et elle décrit les connecteurs des différentes cartes de l’système. Les cavaliers de la carte système permettent de désactiver les mots de passe de l’système et de configuration.

  • Page 197: Élément Connecteur

    PWR_CONN_1 Connecteur d'alimentation BP_SIG1 Connecteur de transmission du fond de panier 1 BP_SIG0 Connecteur de transmission de Dell PowerEdge Express Flash (PCIe SSD) A3, A7, A11, A4, A8, A12 Supports de barrette de mémoire FAN4 Connecteur du ventilateur du carénage de refroidissement INTRUSION Connecteur du commutateur d’intrusion du châssis...

  • Page 198: Paramètres Des Cavaliers De La Carte Système

    Paramètres des cavaliers de la carte système Tableau 38. Paramètres des cavaliers de la carte système Cavalier Réglage Description PWRD_EN La fonction de réinitialisation du mot de passe est activée (broches 2-4). L’accès local au BIOS est déverrouillé lors du prochain cycle d’alimentation en CA.

  • Page 199: Chapitre 10: Dépannage Du Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 200: Dépannage Du Sous-Système Vidéo

    ● Vérifiez un autre appareil externe similaire sur ce système pour vérifier que le port du système fonctionne correctement. Pour toute autre requête, contactez Cliquez sur Support technique mondial Dépannage du sous-système vidéo Prérequis REMARQUE : Assurez-vous que l’option Vidéo locale du serveur activée est sélectionnée dans l’interface utilisateur graphique (GUI) du contrôleur iDRAC, sous Console virtuelle.

  • Page 201: Dépannage D'un Périphérique Série D'entrée Et De Sortie

    10. Vérifiez que la technologie USB 3.0 est activée dans Configuration du système. Si cette option est activée, désactivez-la et redémarrez le système. 11. Si le système n’est pas accessible, réinitialisez le cavalier NVRAM_CLR dans le système et restaurez le BIOS sur les paramètres par défaut.

  • Page 202: Dépannage D'un Système Mouillé

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 203: Dépannage D'un Système Endommagé

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 204: Dépannage Des Unités D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 205: Problèmes De Bloc D'alimentation

    à la vitesse minimale du ventilateur. Dans les commandes RACADM : 1. Exécutez la commande racadm help system.thermalsettings. Pour en savoir plus, voir le document Integrated Dell Remote Access User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/ poweredgemanuals Références connexes...

  • Page 206: Dépannage Des Ventilateurs De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 207: Dépannage D'une Clé Usb Interne

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 208: Dépannage D'une Carte Microsd

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 209: Dépannage D'un Disque Dur Ou Ssd

    Redémarrez le système et appuyez sur la touche F10 pendant le démarrage systèmepour exécuter Dell Lifecycle Controller. Exécutez ensuite l’Assistant de Configuration de matériel pour vérifier la configuration RAID. Reportez-vous à la documentation du Dell Lifecycle Controller ou à l’aide en ligne pour obtenir des informations sur la configuration RAID.

  • Page 210: Dépannage D'un Contrôleur De Stockage

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 211: Dépannage Des Processeurs

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 212: Chapitre 11: Obtenir De L'aide

    Internet active, vous trouverez les coordonnées sur votre facture d’achat, bordereau d’expédition, facture ou catalogue de produits Dell EMC. La disponibilité des services varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre zone géographique.

  • Page 213: Qrl (Quick Resource Locator) Pour Poweredge T630

    ● Documents de référence, notamment le Manuel d’installation et de maintenance, diagnostics de l’écran LCD et présentation mécanique ● Numéro de série de votre système pour accéder rapidement à votre configuration matérielle spécifique et les informations de garantie ● Un lien direct vers Dell pour contacter l’assistance technique et les équipes commerciales Étapes 1. Rendez-vous sur www.dell.com/qrl...

Table des Matières
