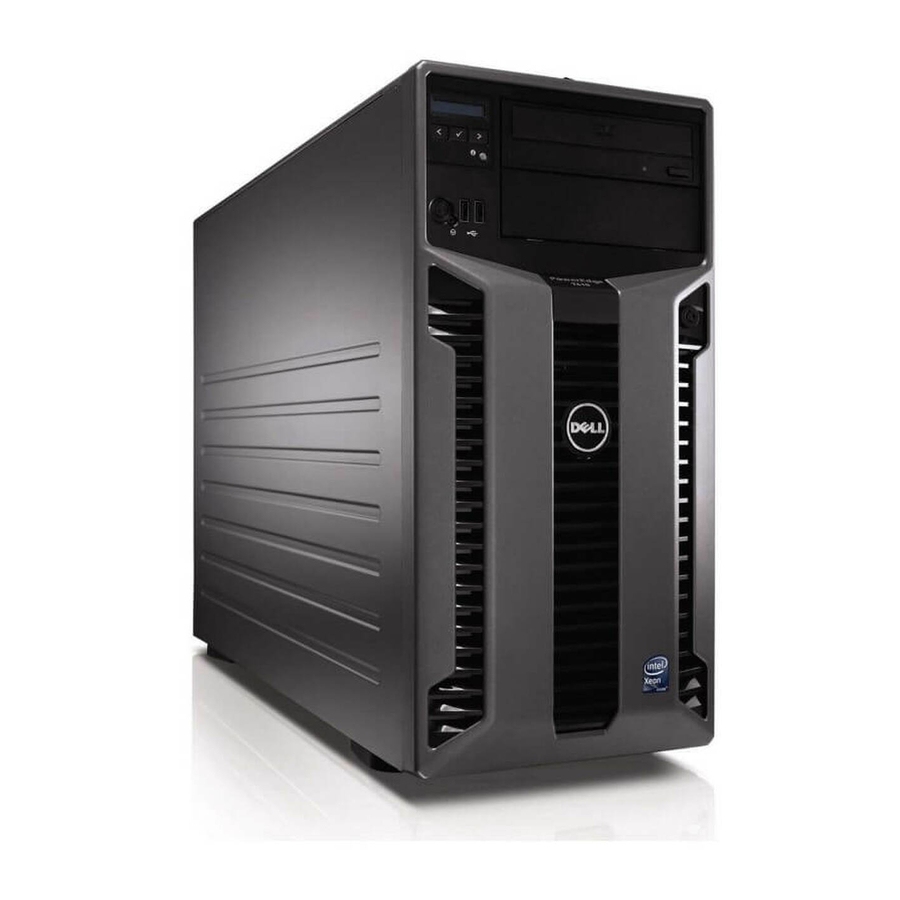

Dell PowerEdge T610 Guide De Mise En Route
  1. Manuels
  2. Marques
  3. Dell Manuels
  4. Serveurs
  5. PowerEdge T610
  6. Guide de mise en route
Dell PowerEdge T610 Guide De Mise En Route

Dell PowerEdge T610 Guide De Mise En Route

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Dell™ PowerEdge™
T610 Systems
Getting Started
With Your System
Guide de mise en route
Primeiros passos com o sistema
Procedimientos iniciales con el sistema

Publicité

Table des Matières
loading

Manuels Connexes pour Dell PowerEdge T610

Sommaire des Matières pour Dell PowerEdge T610

  • Page 1 Dell™ PowerEdge™ T610 Systems Getting Started With Your System Guide de mise en route Primeiros passos com o sistema Procedimientos iniciales con el sistema...
  • Page 3 Dell™ PowerEdge™ T610 Systems Getting Started With Your System Model E03S...
  • Page 4 Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden. Dell, the DELL logo, and PowerEdge are trademarks of Dell Inc.; Citrix and XenServer are trademarks of Citrix Systems, Inc. and/or more of its subsidiaries, and may be registered in the United States Patent and Trademark Office and in other countries.

  • Page 5: Installation And Configuration

    Installation and Configuration WARNING: Before performing the following procedure, review the safety instructions that came with the system. NOTE: If you are using the optional rack configuration, assemble the rails and install the system in the rack following the safety instructions and the rack installation instructions provided with your system.
  • Page 6 Optional – Connecting the Keyboard, Mouse, and Monitor Connect the keyboard, mouse, and monitor (optional). The connectors on the back of your system have icons indicating which cable to plug into each connector. Be sure to tighten the screws (if any) on the monitor's cable connector.
  • Page 7 Securing the Power Cord Bend the system power cable into a loop as shown in the illustration and secure the cable to the bracket using the provided strap. Plug the other end of the power cables into a grounded electrical outlet or a separate power source such as an uninterruptible power supply (UPS) or a power distribution unit (PDU).
  • Page 8 SUSE Linux Enterprise Server 10 SP2 (x86_64) ® • VMware ESX Version 4.0 and 3.5, Update 4 (when available) • VMware ESXi Version 4.0 and 3.5, Update 4 (when available) NOTE: For the latest information on supported operating systems, see www.dell.com. Getting Started With Your System...

  • Page 9: Obtaining Technical Assistance

    NOTE: Always check for updates on support.dell.com and read the updates first because they often supersede information in other documents. Obtaining Technical Assistance If you do not understand a procedure in this guide or if the system does not ™...

  • Page 10: Technical Specifications

    Technical Specifications Processor ® ® Processor type One or two quad- or dual-core Intel Xeon processors Expansion Bus Bus type PCI Express Generation 2 Expansion slots: Two full-height, full-length x8 link (slots 2 and 3) Three full-height, half-length x4 link (slots 1, 4 and 5) NOTE: All slots support up to 25W, but...
  • Page 11 Drives Hard drives Up to eight 2.5-inch internal, hot-swappable SAS or SATA hard drives with backplane support Up to eight 3.5-inch internal, hot-swappable SAS or SATA hard drives with backplane support Diskette drive Optional external USB 1.44 MB drive Optical drive One or two optional internal SATA DVD, or DVD+RW drive Optional external USB DVD...
  • Page 12 Connectors (continued) Optional external VFlash card One optional flash memory card slot with iDRAC6 Enterprise Front Two 4-pin, USB 2.0-compliant Internal One 4-pin, USB 2.0-compliant Internal secure digital (SD) One optional flash memory card slot module on internal SD module Video Video type Integrated Matrox G200...
  • Page 13 35 kg (77 lb) Weight (empty) 20.55 kg (45.30 lb) Environmental NOTE: For additional information about environmental measurements for specific system configurations, see www.dell.com/environmental_datasheets. Temperature Operating 10° to 35°C (50° to 95°F) with a maximum temperature gradation of 10°C per hour NOTE:...
  • Page 14 Environmental (continued) Storage 5% to 95% (non-condensing) with a maximum humidity gradation of 10% per hour Maximum vibration Operating 0.26 Gms from 5–350 Hz for 5 minutes in operational orientations Storage 1.54 Gms from 10–250 Hz for 10 minutes in all orientations Maximum shock Operating Half sine shock in all operational orientations...

  • Page 15: Guide De Mise En Route

    Systèmes Dell™ PowerEdge™ T610 Guide de mise en route Modèle E03S...

  • Page 16: Remarques, Précautions Et Avertissements

    La reproduction de ces documents de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite. Dell, le logo DELL et PowerEdge sont des marques de Dell Inc. ; Citrix et XenServer sont des marques de Citrix Systems, Inc. et/ou de ses filiales, et peuvent être déposées auprès du Patent and Trademark Office aux États-Unis et d'organismes similaires dans d'autres pays.

  • Page 17: Installation Et Configuration

    Installation et configuration AVERTISSEMENT : Avant de commencer, consultez les consignes de sécurité fournies avec le système. REMARQUE : Si vous utilisez la configuration en option, assemblez les rails et installez le système dans le rack en suivant les consignes de sécurité et les instructions d'installation en rack fournies avec le système.

  • Page 18: Connexion Des Cordons D'alimentation

    Facultatif – Connexion du clavier, de la souris et du moniteur Connectez le clavier et la souris, ainsi que le moniteur (si nécessaire). Utilisez les icônes des connecteurs situés à l'arrière du système pour savoir où insérer chaque câble. N'oubliez pas de serrer les vis situées sur le connecteur du câble du moniteur, s'il en est équipé.
  • Page 19 Fixation du cordon d'alimentation Repliez les câbles et faites-le passer dans le clip comme la figure le montre, puis fixez-le à l'aide de la sangle fournie. Branchez ensuite l'autre extrémité des cordons d'alimentation sur une prise de courant mise à la terre ou sur une source d'alimentation autonome (onduleur ou unité...

  • Page 20: Finalisation De L'installation Du Système D'exploitation

    Finalisation de l'installation du système d'exploitation Si vous avez acheté un système d'exploitation préinstallé, consultez tout d'abord la documentation associée, fournie avec l'ordinateur. Pour une première instal- lation du système d'exploitation, consultez la documentation concernant l'instal- lation et la configuration du système d'exploitation. Veillez à installer le système d'exploitation avant tout élément matériel ou logiciel acheté...

  • Page 21: Autres Informations Utiles

    VMware ESXi Versions 4.0 et 3.5, Update 4 (si disponible) REMARQUE : Pour obtenir les informations les plus récentes sur les systèmes d'exploitation pris en charge, rendez-vous sur le site www.dell.com. Autres informations utiles AVERTISSEMENT : Consultez les informations sur la sécurité et les réglemen- tations fournies avec votre système.

  • Page 22: Obtention D'une Assistance Technique

    Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme prévu, reportez-vous au document Hardware Owner's Manual (Manuel du propriétaire). Dell™ offre une formation exhaustive et une certification sur le matériel. Pour plus d'informations, reportez-vous au site www.dell.com/training.
  • Page 23 Mémoire (suite) Supports de modules de mémoire Douze à 240 broches Capacité des modules de mémoire UDIMM 1 Go et 2 Go et RDIMM 2 Go, 4 Go ou 8 Go (à une, deux ou quatre rangées de connexion, selon la capacité) RAM minimale 1 Go avec un seul processeur (1 DIMM par processeur)
  • Page 24 Lecteurs (suite) Lecteur de bande Un lecteur mi-hauteur SAS, SATA ou SCSI, en option (à utiliser dans la baie de lecteur optique) avec une carte contrôleur SCSI, en option Un lecteur pleine hauteur SAS ou SCSI, en option (à utiliser dans les deux baies de lecteur optique) avec une carte contrôleur SCSI, en option Lecteur Flash...
  • Page 25 Vidéo Type de vidéo Matrox G200 intégré Mémoire vidéo Partagée de 8 Mo Alimentation Bloc d'alimentation CA (selon la tension en vigueur) Puissance 870 W (haute capacité) 570 W (mode Energy Smart) Tension 90–264 VAC, avec sélection automatique de la tension, 47-63 Hz Dissipation thermique Maximum de 2968,6 BTU/h (haute capacité) Maximum de 1944,9 BTU/h (mode Energy...
  • Page 26 20,55 kg (45,30 livres) Environnement REMARQUE : Pour plus d'informations concernant les mesures d'exploitation liées à différentes configurations spécifiques, voir www.dell.com/environmental_datasheets. Température En fonctionnement De 10 ° à 35 °C (de 50 ° à 95 °F) avec un gradient thermique maximal de 10 °C par heure REMARQUE : Pour les altitudes supérieures...
  • Page 27 Environnement (suite) Humidité relative En fonctionnement De 20 % à 80 % (sans condensation) avec un gradient d'humidité maximal de 10 % par heure Stockage De 5 % à 95 % (sans condensation) avec un gradient d'humidité maximal de 10 % par heure Tolérance maximale aux vibrations En fonctionnement 0,26 Gms avec un balayage de 5 à...
  • Page 28 Guide de mise en route...
  • Page 29 Sistemas Dell™ PowerEdge™ T610 Primeiros passos com o sistema Modelo E03S...
  • Page 30 É expressamente proibida qualquer forma de reprodução deste material sem a permissão por escrito da Dell Inc. Dell, o logotipo da DELL e PowerEdge são marcas comerciais da Dell Inc.; Citrix e XenServer são marcas comerciais da Citrix Systems, Inc. e/ou de uma ou mais de suas afiliadas, podendo ser registrada na United States Patent and Trademark Office e em outros países.

  • Page 31: Instalação E Configuração

    Instalação e configuração ADVERTÊNCIA: Antes de executar o procedimento a seguir, siga as instruções de segurança fornecidas com o sistema. NOTA: Se você estiver usando a configuração de rack opcional, monte os trilhos e instale o sistema no rack seguindo as instruções de segurança e as instruções de instalação fornecidas com o sistema.
  • Page 32 Opcional – Conexão de teclado, mouse e monitor Conecte o teclado, o mouse e o monitor (opcional). Os conectores na parte de trás do sistema têm ícones que indicam quais cabos devem ser ligados a cada conector. Aperte os parafusos (se houver) do conector do cabo do monitor.
  • Page 33 Fixação do cabo de alimentação Dobre o cabo de alimentação do sistema em forma de laço conforme a ilustração e prenda-o com a tira fornecida. Conecte a outra extremidade do cabo de alimentação a uma tomada elétrica aterrada ou a uma fonte de energia separada como, por exemplo, uma UPS (Uninterruptible Power Supply ou Fonte de Alimentação Ininterrupta) ou uma PDU (Power Distribution Unit ou Unidade de Distribuição de Energia).
  • Page 34 Conclua a configuração do sistema operacional Se você tiver comprado um sistema operacional pré-instalado, consulte a respectiva documentação fornecida com o sistema. Para instalar um sistema operacional pela primeira vez, consulte a documentação de instalação e configuração do sistema operacional. Certifique-se de que o sistema operacional esteja instalado antes de instalar qualquer hardware ou software que não tenha sido adquirido com o sistema.
  • Page 35 Se não você não entender algum procedimento descrito neste guia ou se o sistema não apresentar o desempenho esperado, consulte o Manual do Poprietário de Hardware. A Dell™ oferece treinamento abrangente e certificação de hardware. Consulte o site www.dell.com/training para obter mais informações.

  • Page 36: Especificações Técnicas

    Especificações técnicas Processador Tipo de processador Um ou dois processadores de núcleo ® ® quádruplo ou duplo Intel Xeon Barramento de expansão Tipo de barramento PCI Express, Geração 2 Slots de expansão: Dois slots com conexão x8, altura total e comprimento total (slots 2 e 3) Três slots com conexão x4, altura total e meio comprimento...
  • Page 37 Unidades Discos rígidos Até oito unidades de disco rígido SAS ou SATA internas de 2,5 polegadas com conexão automática e suporte a backplane Até oito unidades de disco rígido SAS ou SATA internas de 3,5 polegadas com conexão automática e suporte a backplane Unidade de disquete Unidade USB externa de 1.44-MB opcional Unidade óptica...
  • Page 38 Conectores (continuação) Cartão de memória VFlash Um slot de cartão de memória flash opcional externo opcional com iDRAC6 Enterprise Frontais Duas unidades de 4 pinos, compatíveis com USB 2.0 Interna Duas unidades de 4 pinos, compatível com USB 2.0 Módulo secure digital (SD) Um slot de cartão de memória flash opcional interno em módulo SD interno...
  • Page 39 20,55 kg (45,30 lb.) Ambientais NOTA: Para obter informações adicionais sobre os valores ambientais para configurações de sistema específicas, visite o site www.dell.com/environmental_datasheets (em inglês). Temperatura De funcionamento 10 °C a 35 °C com variação máxima de 10 °C por hora NOTA: Para altitudes acima de 2.950 pés...
  • Page 40 Ambientais (continuação) Umidade relativa De funcionamento 20% a 80% (sem condensação) com variação máxima de 10% por hora De armazenamento 5% a 95% (sem condensação) com variação máxima de 10% por hora Vibração máxima De funcionamento 0,26 Gms de 5–350 Hz por 5 minutos em orientações operacionais De armazenamento 1,54 Gms de 10–250 Hz por 10 minutos...

  • Page 41: Procedimientos Iniciales

    Sistemas Dell™ PowerEdge™ T610 Procedimientos iniciales con el sistema Modelo E03S...
  • Page 42 Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

  • Page 43: Instalación Y Configuración

    Instalación y configuración AVISO: Antes de realizar el procedimiento siguiente, revise las instrucciones de seguridad incluidas con el sistema. NOTA: Si utiliza la configuración de rack opcional, monte los rieles e instale el sistema en el rack siguiendo las instrucciones de seguridad y de instalación del rack incluidas con el sistema.
  • Page 44 Conexión del teclado, el ratón y el monitor (opcional) Conecte el teclado, el ratón y el monitor (opcional). Los conectores de la parte posterior del sistema incluyen iconos que indican qué cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos (si los hay) del conector del cable del monitor.
  • Page 45 Fijación del cable de alimentación Doble el cable de alimentación del sistema en forma de bucle, como se muestra en la ilustración, y fíjelo al soporte con la correa proporcionada. Conecte el otro extremo del cable de alimentación a una toma eléctrica con conexión a tierra o a otra fuente de energía, como por ejemplo un sistema de alimentación ininterrumpida (SAI) o una unidad de distribución de alimentación (PDU).
  • Page 46 Finalización de la configuración del sistema operativo Si ha adquirido un sistema operativo preinstalado, consulte la documentación del sistema operativo que se suministra con el sistema. Para instalar un sistema operativo por primera vez, consulte la documentación de instalación y configuración del sistema operativo. Asegúrese de que el sistema operativo está...
  • Page 47 Si no comprende algún procedimiento descrito en esta guía o si el sistema no funciona del modo esperado, consulte el Manual del propietario del hardware. Dell™ ofrece una completa formación y certificación de hardware. Para obtener más información, vaya a www.dell.com/training. Es posible que este servicio no se ofrezca en todas las regiones.

  • Page 48: Información De La Nom (Sólo Para México)

    Información de la NOM (sólo para México) La información que se proporciona a continuación aparece en el dispositivo descrito en este documento, en cumplimiento de los requisitos de la Norma Oficial Mexicana (NOM): Importador: Número de modelo: E03S Voltaje de alimentación: 100–240 V CA Frecuencia:...
  • Page 49 Memoria Arquitectura Módulos DIMM DDR3 ECC registrados o sin búfer a 800, 1 066 o 1 333 MHz Compatibilidad con ECC avanzada o funcionamiento con optimización de memoria Zócalos de módulo de memoria Doce de 240 patas Capacidades del módulo UDIMM de 1 GB y 2 GB y RDIMM de 2 GB, de memoria 4 GB u 8 GB (no duales, duales o cuádruples,...
  • Page 50 Unidades (continuación) Unidad de cinta Una opcional de media altura (para su utilización en un compartimiento para unidad óptica) SAS, SATA o SCSI con tarjeta controladora SCSI opcional Una opcional de altura completa (para su utilización en los dos compartimientos para unidades ópticas) SAS o SCSI con tarjeta controladora SCSI opcional Unidad flash...
  • Page 51 Vídeo Tipo de vídeo Matrox G200 integrado Memoria de vídeo Memoria de 8 MB compartida Alimentación Fuente de alimentación de CA (por fuente de alimentación) Potencia 870 W (alto rendimiento) 570 W (uso inteligente de energía) Voltaje 90–264 V CA, autoajustable, 47-63 Hz Disipación de calor 2 968,6 BTU/h (869,4 W) como máximo (alto rendimiento)
  • Page 52 20,55 kg Especificaciones ambientales NOTA: Para obtener información adicional sobre medidas medioambientales relativas a configuraciones del sistema específicas, visite www.dell.com/environmental_datasheets. Temperatura En funcionamiento De 10 °C a 35 °C con una gradación de temperatura máxima de 10 °C por hora...
  • Page 53 Especificaciones ambientales (continuación) Impacto máximo En funcionamiento Impacto en semionda sinusoidal en todas las orientaciones de funcionamiento de 31 G +/-5% con una duración de pulso de 2,6 ms +/-10% Almacenamiento Impacto en semionda sinusoidal en los seis laterales de 71 G +/–5% con una duración de pulso de 2 ms +/–10% Impacto en onda cuadrada en los seis laterales de 27 G con un cambio de velocidad de...
  • Page 54 Procedimientos iniciales con el sistema...
