2.2. Tête de détection
L'élément sensible de la tête de détection du DAT 420 est un capteur électrochimique fonction-
nant suivant le principe ampérométrique. Il détecte un gaz en produisant une réaction chimique
entre le gaz et l'oxygène contenus dans le capteur électrochimique. Cette réaction génère un
faible courant électrique qui est proportionnel à la concentration du gaz présent. C'est ce courant
qui est mesuré et converti par le transmetteur 4-20 mA du DAT 420.
La tête de détection du DAT 420 est constituée de :
▪ une enveloppe métallique antidéflagrante « d » (base + corps + couvercle) ;
▪ un filtre en métal fritté ;
un joint de capteur ;
▪
▪ un capteur électrochimique ;
▪ un transmetteur 4-20 mA ;
L'enveloppe antidéflagrante est un ensemble (base, corps et couvercle) en acier inoxydable qui
peut être désassemblé pour permettre le remplacement du capteur ou du filtre en métal fritté.

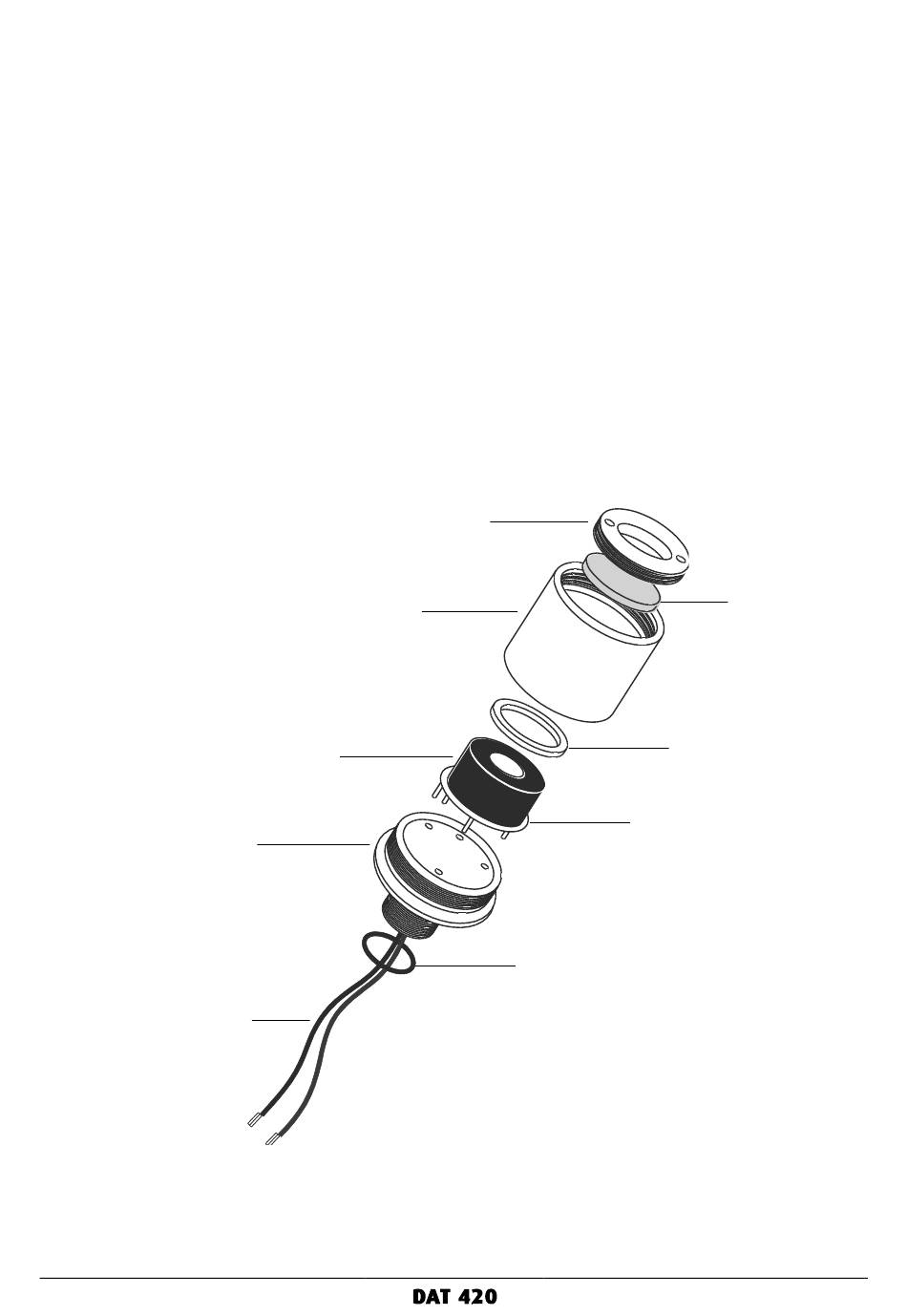

Capteur électrochimique
Fils de connexion
www.dalemans.com
Corps
Base
Figure 3 : tête de détection
Couvercle
Joint torique
Filtre en métal fritté
Joint de capteur
Transmetteur 4-20 mA
