Raccordement à un automate programmable (PLC)
Avant de relier le détecteur à un automate programmable, suivez ces consignes :
▪
Utilisez une alimentation externe stabilisée pour alimenter le détecteur (+24 Vdc).
▪
Veillez à respecter la polarité des signaux entre le détecteur et l'entrée de l'automate.
Lisez attentivement les informations ci-après concernant la résistance de boucle.
▪
Résistance de boucle
La valeur de la tension d'alimentation détermine directement la valeur de la résistance de boucle
TOTALE. Cette dernière comprend la résistance du câble et la résistance de mesure de
l'automate.
Exemple
-
La tension minimum de fonctionnement du DAT 420 étant de 10 Vdc ;
-
Pour une tension d'alimentation de 24 Vdc la chute de tension maximale admissible due à la
résistance de boucle sera de 14 Vdc ;
-
La résistance de boucle TOTALE sera :
-
Avec I
-
Pour une échelle de mesure de 1 à 5 Vdc, la résistance à placer sur l'entrée de l'automate
programmable sera :
-
Par conséquent la résistance maximum admissible pour le câble sera :
www.dalemans.com
Pour plus d'informations sur le raccordement de l'automate programmable, re-
portez-vous au manuel d'instruction de l'appareil concerné.
= 20 mA
Boucle

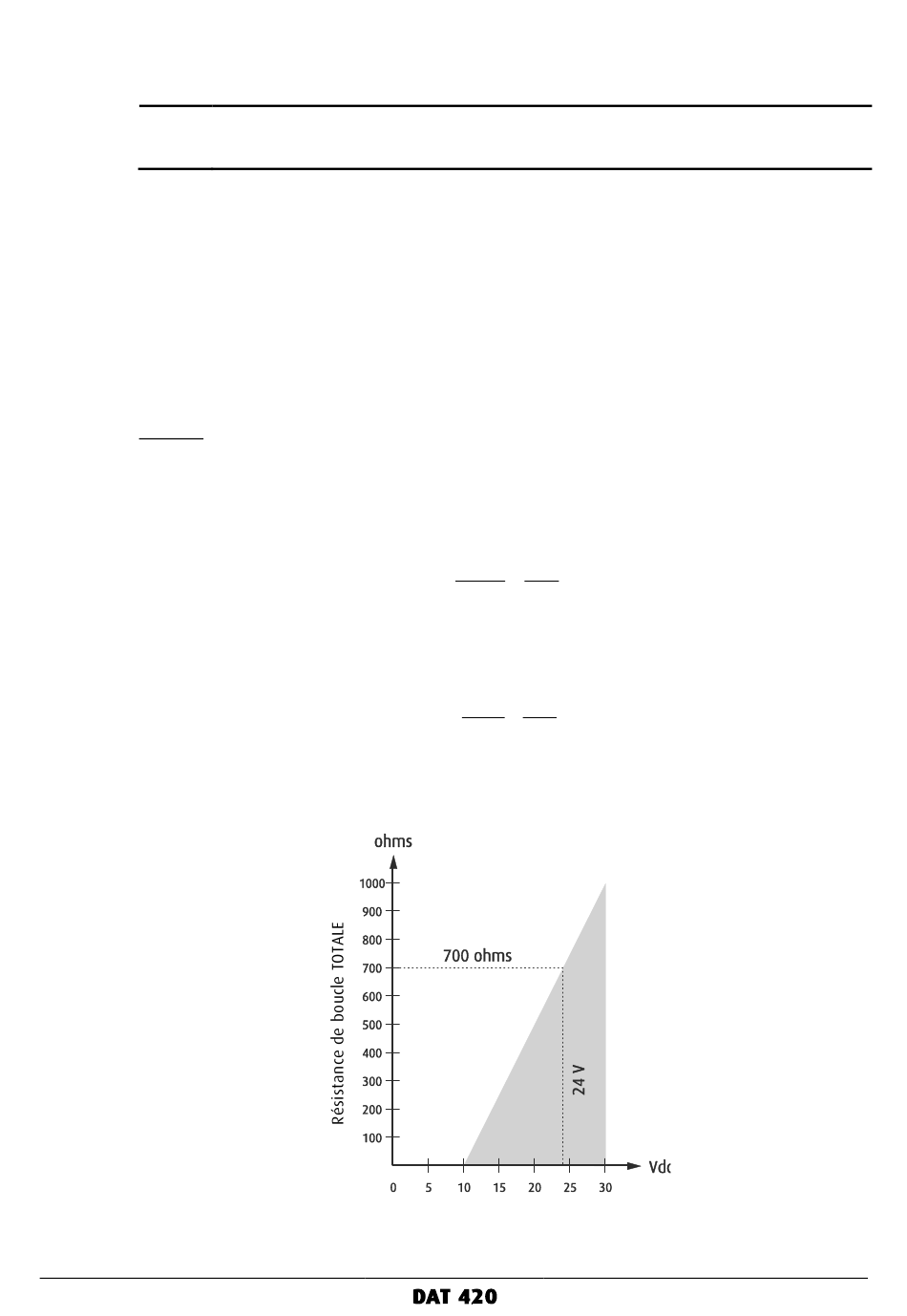

Figure 8 : relation tension d'alimentation / R
24
-
10
14
=
=
R
Boucle
I
0,02
Boucle
5
5
=
=
R
Mesure
I
0,02
Boucle
=
−
=
R
700
250
4
Cable
Tension d'alimentation
=
700
ohms
=
250
ohms
50
ohms
Boucle
I
|
15
