Raccordement à un central DALEMANS
Le raccordement du détecteur requiert une boucle de courant à deux conducteurs.
Veillez à respecter la polarité des signaux entre le détecteur et le central.
Pour raccorder le détecteur DAT 420 à un central DALEMANS :
Desserrez la vis de blocage du couvercle du boîtier avec la clé hexagonale de 1,5 mm et dé-
vissez complètement le couvercle dans le sens antihoraire.
Desserrez la bague du presse-étoupe, introduisez le câble dans le presse-étoupe et serrez.
Raccordez les conducteurs au bornier de deux positions suivant le schéma ci-dessous.
Les conducteurs doivent être dénudés et insérés de façon à ce que l'isolant ne se trouve pas
à plus de 1 mm du bord métallique de la borne de connexion.
Une liaison équipotentielle peut être réalisée via la connexion interne ou externe du boîtier.
Pour la connexion externe, la section du conducteur doit être d'au moins 4 mm².
Revissez le couvercle du boîtier, serrez ¼ de tour à la main.
Vissez la vis de blocage dans le couvercle et serrez à l'aide de la clé hexagonale de 1,5 mm.
Le blindage du câble doit être relié à la terre au niveau du central.
www.dalemans.com
Pour plus d'informations sur le raccordement du central de mesure, reportez-
vous au manuel d'instruction de l'appareil concerné.

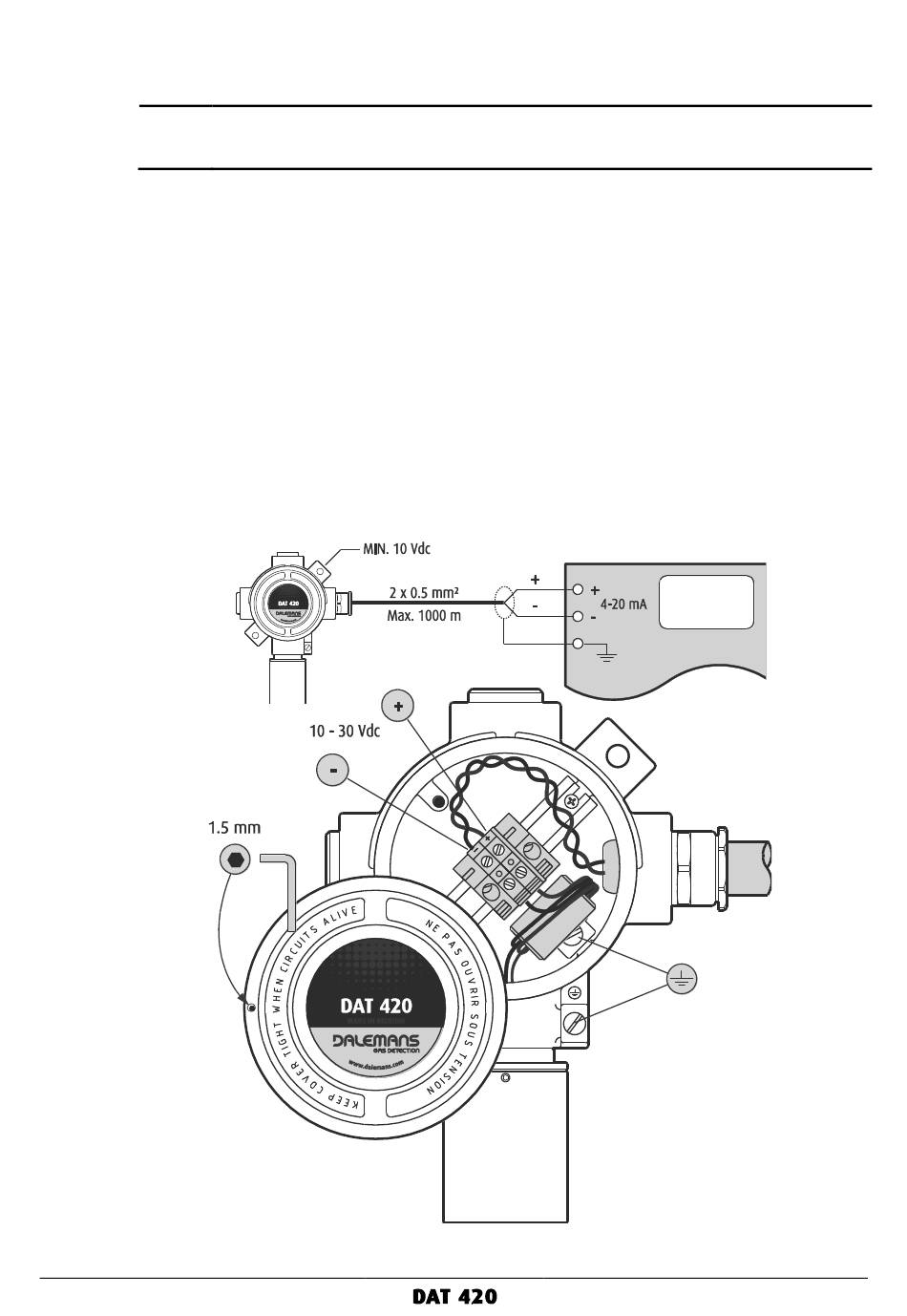

Figure 7 : raccordement à un central DALEMANS
Central
DALEMANS
Connexions pour
liaison équipotentielle
