Endress+Hauser CCS51 Information Technique page 8

8
3. Vissez l' é crou-raccord sur la chambre de passage sur le bloc.


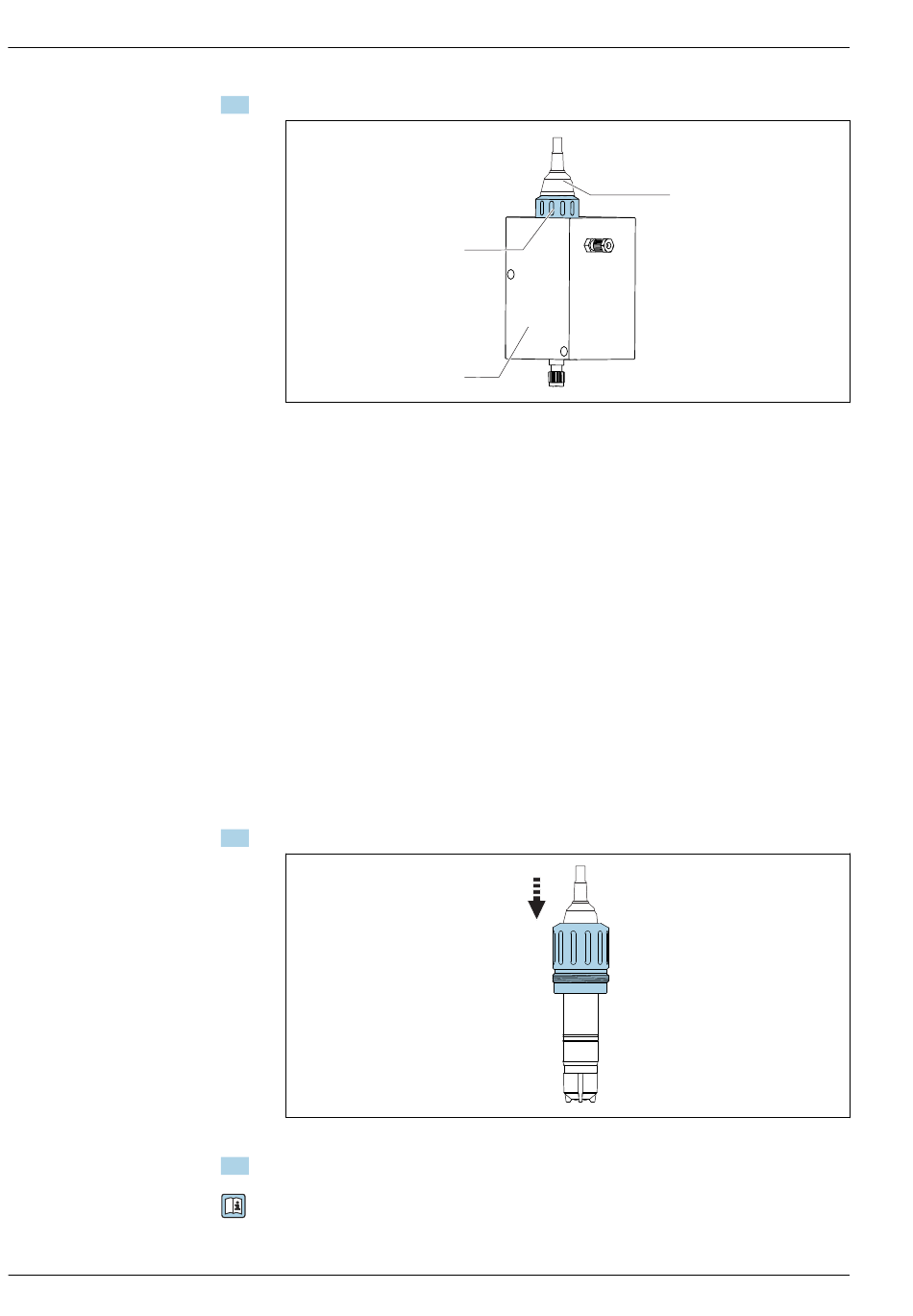

 5 Chambre de passage Flowfit CCA151
1 Capteur de désinfection
2 Chambre de passage Flowfit CCA151
3 Ecrou-raccord pour la fixation d' u n capteur de désinfection
Installation dans la chambre de passage Flowfit CCA250
Le capteur peut être installé dans la chambre de passage Flowfit CCA250. Elle permet d' i nstaller un
capteur de pH et de redox, en plus du capteur de chlore ou de dioxyde de chlore. Une vanne à
boisseau régule le débit dans la gamme de 30 à 120 l/h (7.9 à 30 gal/h).
Tenez compte des points suivants lors de l' i nstallation :
‣
Le débit doit être d' a u moins 30 l/h (7.92 gal/h). Si le débit chute sous cette valeur ou s' a rrête
complètement, un capteur de position inductif le détecte et déclenche une alarme avec blocage
des pompes doseuses.
‣
Si le produit est réintroduit dans un bassin de débordement, une conduite ou autre, la contre-
pression résultante sur le capteur ne doit pas dépasser 1 bar (14.5 psi) et doit rester constante.
‣
Il faut éviter toute pression négative au capteur, par ex. due à la réintroduction du produit du côté
aspiration d' u ne pompe.
Equiper le capteur d'un adaptateur
L' a daptateur nécessaire peut être commandé comme accessoire du capteur ou comme accessoire
séparé.
1. Glissez l' a daptateur de la Flowfit CCA250 de la tête du capteur jusqu' à la butée du capteur.

 6 Glissez l' a daptateur de la Flowfit CCA250.
2. Fixez l' a daptateur en place à l' a ide des deux goujons fournis.
Pour plus d' i nformations sur l' i nstallation du capteur dans la chambre de passage
FlowfitCCA250, voir le manuel de mise en service de la chambre de passage
3
2
CCS51
1
A0037049
A0037051
