Méthode d'ajustement intérieur de 0 à 102 mm
(0 à 4 po) d'épaisseur
Finition de 0 à 102 mm (0 à 4 po) d'épaisseur :
Se reporter à la Figure 10.10 pour les dimensions requises
afin d'assurer le bon ajustement de la façade PFF. Les
parties supérieure et inférieure auront un espace de
12,7 mm (1/2 po) de la façade PFF au mur fini au-dessus
et au-dessous de ce dernier. Cela est nécessaire pour
éviter que l'appareil ne surchauffe.
AVERTISSEMENT!
Risque
appliquer
de
matériaux
des dégagements minimaux. Respectez tous les
dégagements minimaux spécifiés dans ce manuel pour
les matériaux inflammables. Les matériaux superposés
pourraient s'enflammer.
13 MM (1/2 PO) (HAUT ET BAS) ENTRE LE MATERIAU DE FINITION
& L'ENCADREMENT PFF POUR LA CIRCULATION DE L'AIR
ORIFICES D'ACCES RECTANGULAIRES COUVERTS
13 MM
(1/2 PO.)
ECHEL36IN-C/ECHEL36STIN-C = 120 CM (47-1/4 PO)
ECHEL48IN-C/ECHEL48STIN-C = 150 CM (59-1/4 PO)
ECHEL60IN-C = 181 CM (71-1/4 PO)
13 MM (1/2 PO.) (HAUT ET BAS) ENTRE LE MATERIAU DE FINITION
& L'ENCADREMENT PFF POUR LA CIRCULATION DE L'AIR

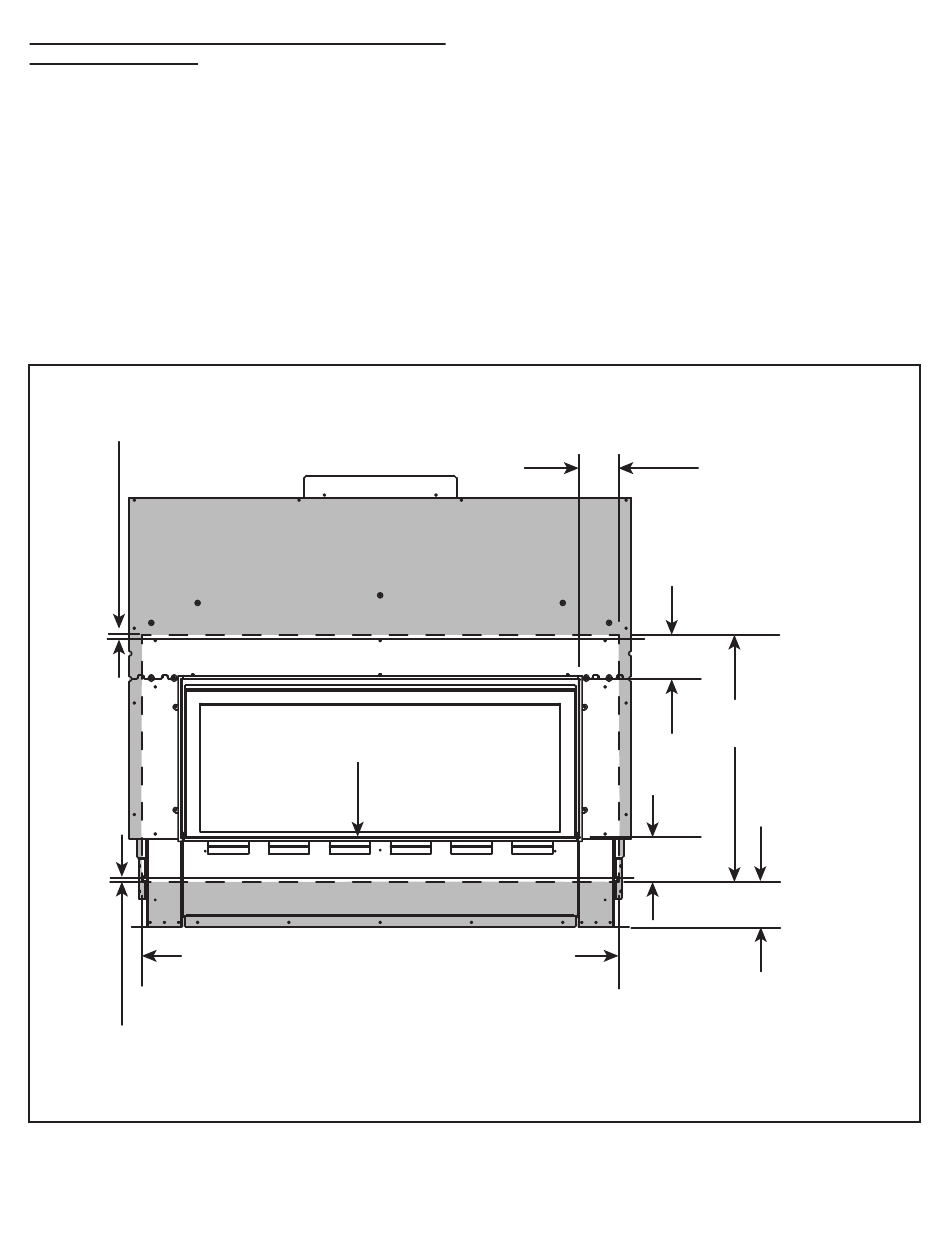

Figure 10.10 Dimensions minimales de l'ouverture finie – Façade Picture Frame Front – Ajustement intérieur de 0 à 102 mm (0 à 4 po)
Majestic • 2608-980 ECHEL36IN-C/STIN-C, ECHEL48IN-C/STIN-C, ECHEL60IN-C, ECHEL72IN-C Manuel d'installation • 2608-980DFR • 11/19
d'incendie!
NE
PAS
inflammables
au-delà
105 MM (4-1/8 PO)
113 MM (4-7/16 PO)
619 MM
(24-3/8 PO)
113 MM
(4-7/16 PO)
114 MM
63
