Caractéristiques et fonctions du ZPU-5000
Le ZPU-5000 permet d'effectuer plusieurs types de mesures en mode automatique ou manuel. Il effectue
divers traitements sur les données, vérifie les conditions d'alarme et transmet l'information au serveur sur
lequel est installé le logiciel ZOOM pour une interprétation rapide des données sur l'état de la machine. Le
ZPU-5000 utilise des protocoles de communication TCP/IP à haute vitesse pour communiquer avec le
serveur.
Lorsqu'utilisé sur une machine à pôles saillants, le ZPU-5000 peut synchroniser l'acquisition de tous les
paramètres avec le défilement des pôles du rotor devant un capteur fixe. Chaque ZPU-5000 permet de suivre
l'évolution de paramètres divers (entrefer, déplacement, vibration, etc.) sur jusqu'à 16 entrées à haute vitesse
dans toutes les conditions d'opération de la machine, de l'arrêt jusqu'à la survitesse. Plusieurs unités ZPU-
5000 peuvent être inter-reliées pour couvrir un plus grand nombre de points de surveillance et accroître les
capacités du système.
Le ZPU-5000 possède un port Ethernet 10/100 Mbps pour se connecter à un serveur en mode réseau. Il peut
également être utilisé localement en mode autonome, sans connexion à un serveur.
1.3

Vue du panneau avant

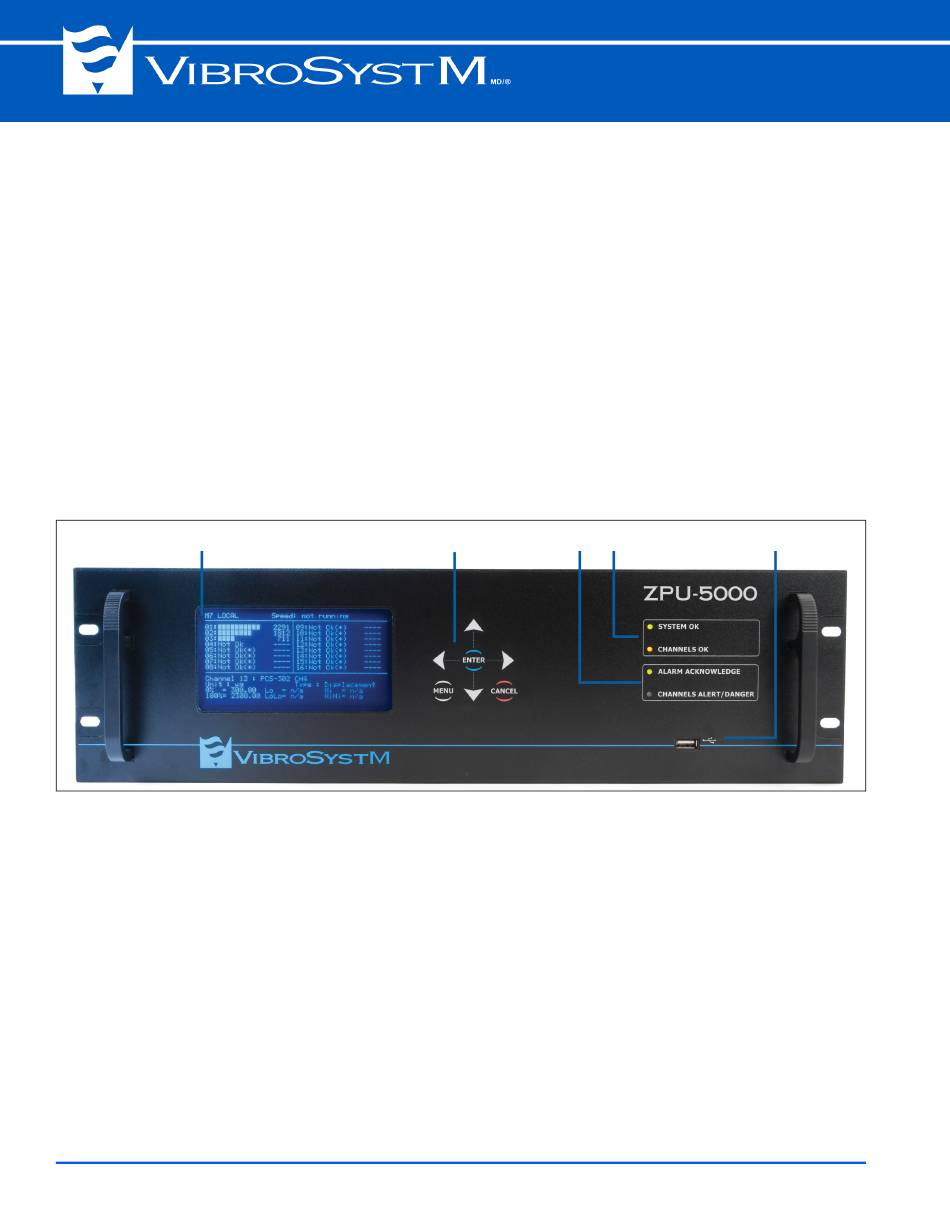

1
1
Écran VFD («Vacuum Fluorescent Display»)
L'écran VFD affiche les messages sur une grille de 256 points par 128. En mode Menu, l'écran permet
d'accéder à l'information relative à la configuration par le biais de menus. En mode Surveillance, les valeurs
mesurées sont affichées en temps réel sous forme d'une combinaison de texte permettant d'identifier les
paramètres, valeurs et indicateurs graphiques en barre.
2
Clavier
Le clavier à 7 touches permet, en mode Surveillance, de naviguer à travers les divers affichages. Il permet
également, en mode Menu, d'éditer la configuration de certains paramètres.
Dès que l'unité ZPU-5000 a terminé sa séquence de démarrage, elle commence immédiatement à prendre
des mesures en modes surveillance. Le bouton MENU permet de basculer entre les modes Surveillance et
Menu.
8
Unité d'acquisition ZPU-5000 - Manuel de l'utilisateur
2
3 4
5
