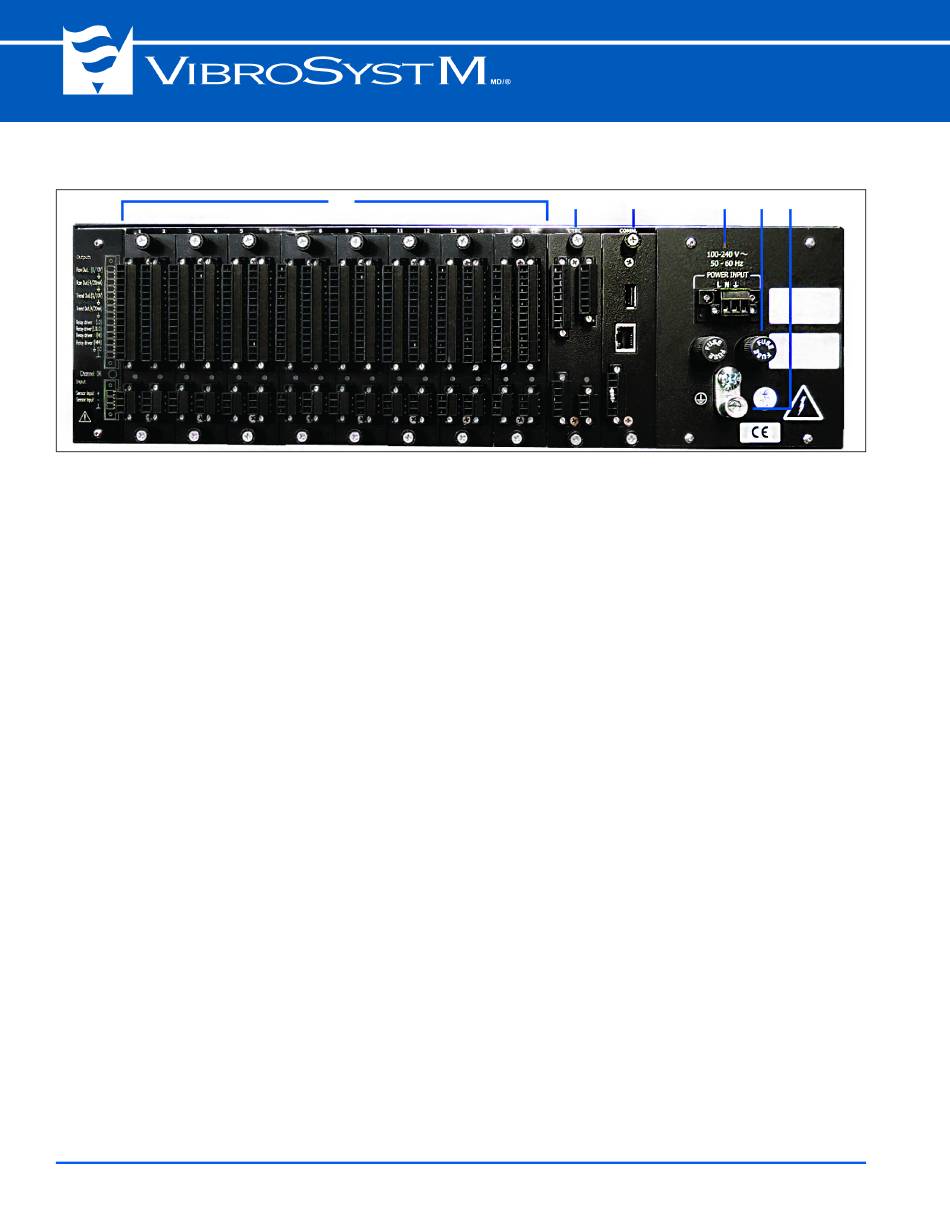

Vue du panneau arrière
6
Modules d'entrées/sorties analogiques
Jusqu'à huit modules d'entrées/sorties analogiques à deux canaux peuvent être installés pour recevoir et
traiter les signaux en provenance de divers capteurs et conditionneurs. Chaque module est réglé en usine
pour recevoir des signaux en courant, tension ou de type ICP (capteurs piézoélectriques) provenant de deux
sources différentes, auxquels un traitement numérique est appliqué.
Chaque canal porte quatre sorties analogiques et quatre sorties transistor à collecteur ouvert servant à piloter
des relais d'alarme externes.
Des connecteurs enfichables à vis permettent d'effectuer le câblage rapidement.
7
Module de contrôle
Ce module supervise les signaux de contrôle et de synchronisation du ZPU-5000. Les entrées et sorties
comprennent:
deux entrées de signaux de synchronisation;
•
une sortie pour le signal de synchronisation traité;
•
une entrée pour recevoir un signal de neutralisation d'alarme ("Alarm inhibit");
•
une entrée pour recevoir un signal de déclenchement d'acquisition provenant d'une source externe
•
("External trigger");
un port bi-directionnel pouvant être configuré pour permettre à une unité ZPU-5000 «maître» de générer un
•
signal 1/pôle ou permettre à une unité ZPU-5000 «esclave» de lire un signal 1/pôle ("Acquisition trigger");
une entrée pour recevoir un signal indiquant le sens de rotation (centrales de pompage-turbinage);
•
une sortie pour piloter un relais de confirmation à distance du signal "System OK";
•
une sortie pour piloter un relais de confirmation à distance du signal "Channels OK";
•
deux sorties de pilotage de relais configurables par le biais du logiciel ZOOM.
•
8
Module de communication
Ce module permet d'entrer en communication avec divers instruments et comprend:
un port Ethernet 10/100 Mbps pour communiquer avec le serveur;
•
un port USB port (même fonction que le port USB du panneau avant);
•
un port série pour communiquer en mode RS-485 semi-duplex avec des chaînes de mesure TWS et la
•
passerelle de communication Modbus RTU ou en mode RS-422 duplex intégral, avec Modbus RTU.
10
Unité d'acquisition ZPU-5000 - Manuel de l'utilisateur
