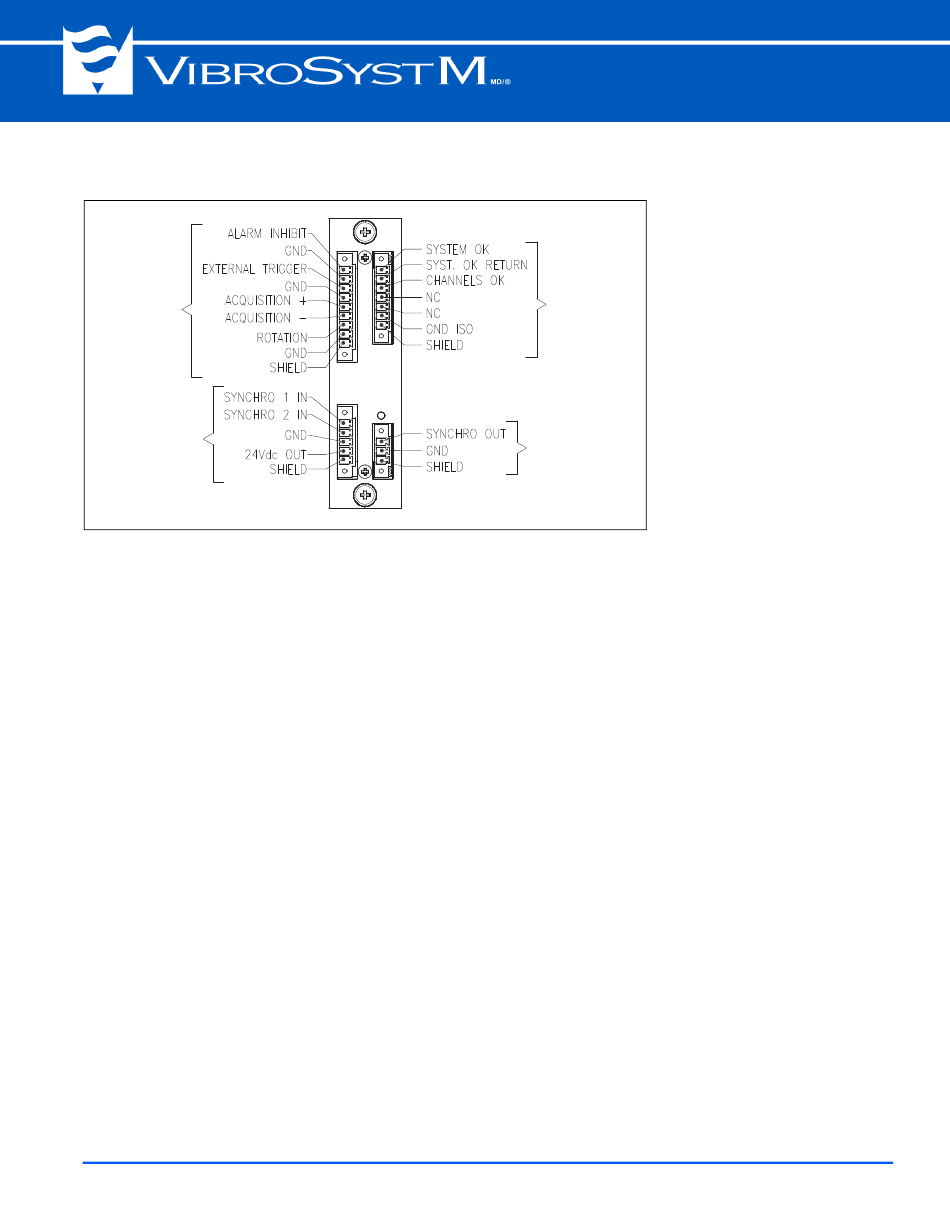

2.4 Module de contrôle
ENTRÉES
DES SIGNAUX
DE COMMANDE
ENTRÉES DU
SIGNAL DES
SONDES
SYNCHRO 1/REV
Tous les raccordements au module de contrôle sont réalisés par des borniers à vis débrochables.
Calibre de conducteur recommandé: 0.5 - 0.34 mm
2.4.1 Connexion et spécifications du module de contrôle
Le module de contrôle gère quatre types de signaux:
entrées du signal de la (ou des) sonde(s) de synchronisation;
•
sortie traitée du signal de la sonde de synchronisation;
•
entrées des signaux de contrôle;
•
sorties de pilotage de relais.
•
A) Entrées de signal de synchronisation: Deux entrées permettent de recevoir un signal d'une impulsion
par tour en provenance d'un ou deux capteurs de synchronisation. Un seul capteur est utilisé sur les
machines unidirectionnelles et deux capteurs sont utilisés sur les machines bi-directionnelles de type
pompage-turbinage. Dans le cas d'une machine bi-directionnelle, le signal sur l'entrée ROTATION
détermine lequel des deux signaux de synchronisation est actif. Un contact fermé sur l'entrée ROTATION
désigne SYNCHRO 1 IN comme étant le signal actif, alors qu'un contact ouvert désigne SYNCHRO 2 IN
comme étant le signal actif.
SORTIES
PILOTES DE
RELAIS
SORTIE
SYNCHRO 1/REV
PV280213B
2
[20 - 22 AWG]
Unité d'acquisition ZPU-5000 - Manuel de l'utilisateur 21
