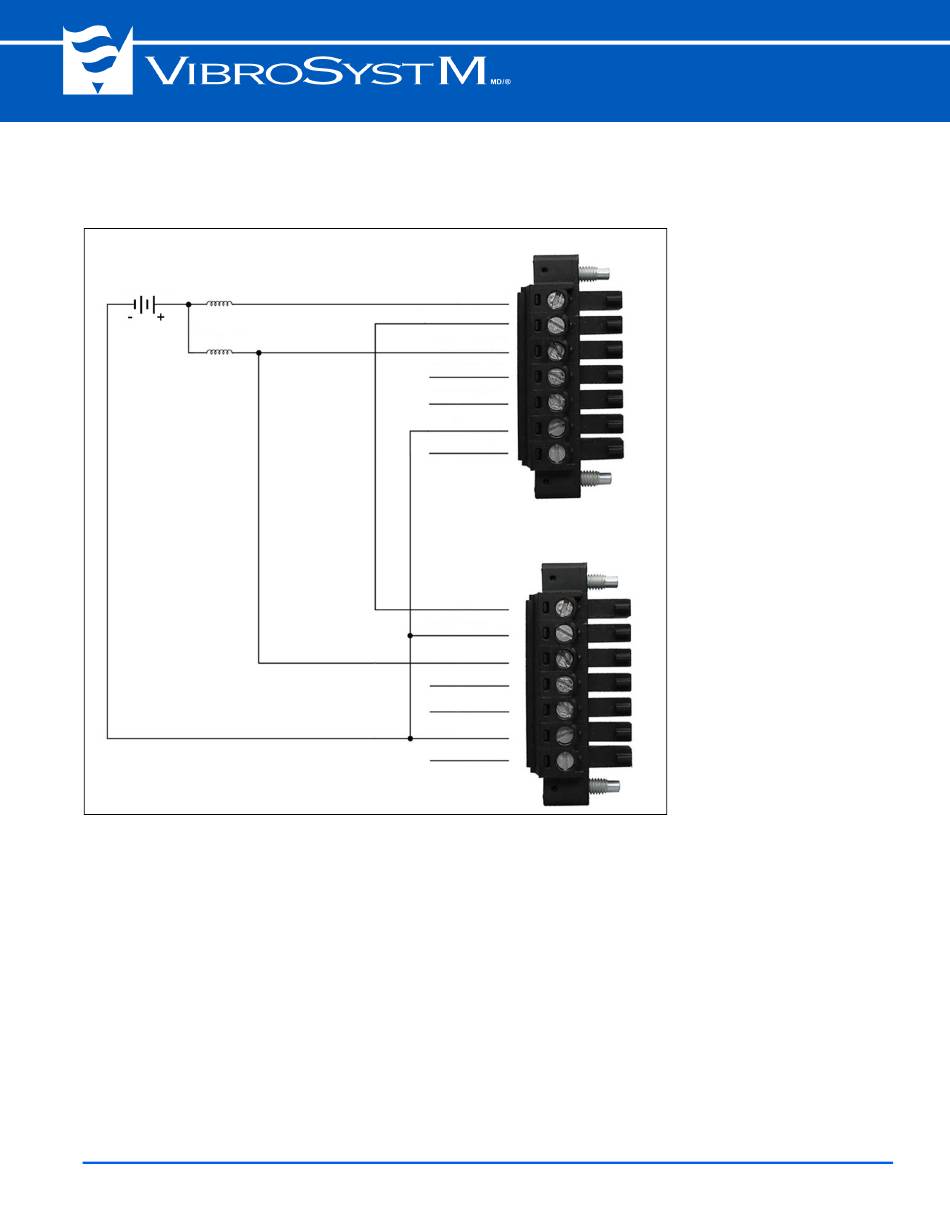

D) Sorties de pilotage de relais: Ces quatre sorties sont utilisées pour piloter des relais afin de notifier l'utili-
sateur de l'état d'événements système tels que System OK et Channels OK. L'illustration ci-dessous
montre une configuration comprenant deux unités d'acquisition ZPU-5000.
24 Vcc
Bobines de relais
Type de sortie: FET bi-directionnel, ± 30V / 25 mA max., avec commun isolé;
•
État de la sortie:
•
Commutateur ouvert = aucune alarme
Commutateur fermé = alarme détectée
Calibre de conducteur recommandé: 0.5 - 0.34 mm
ZPU-5000 no. 1
Signal System OK
Retour du signal System OK
Channels OK
Pilote de relais1
Pilote de relais2
Commun isolé
Blindage
ZPU-5000 no. 2
Signal System OK
Retour System OK
Signal Channels OK
Pilote de relais1
Pilote de relais 2
MALT ISO
Blindage
2
[20 - 22 AWG]
Note: Les pilotes de relais 1
et 2 peuvent être configurés
dans
les
module de contrôle, par le
biais du logiciel ZOOM Confi-
guration.
Unité d'acquisition ZPU-5000 - Manuel de l'utilisateur
propriétés
du
25
