Klindex Hercules 800 Propano Manuel page 59

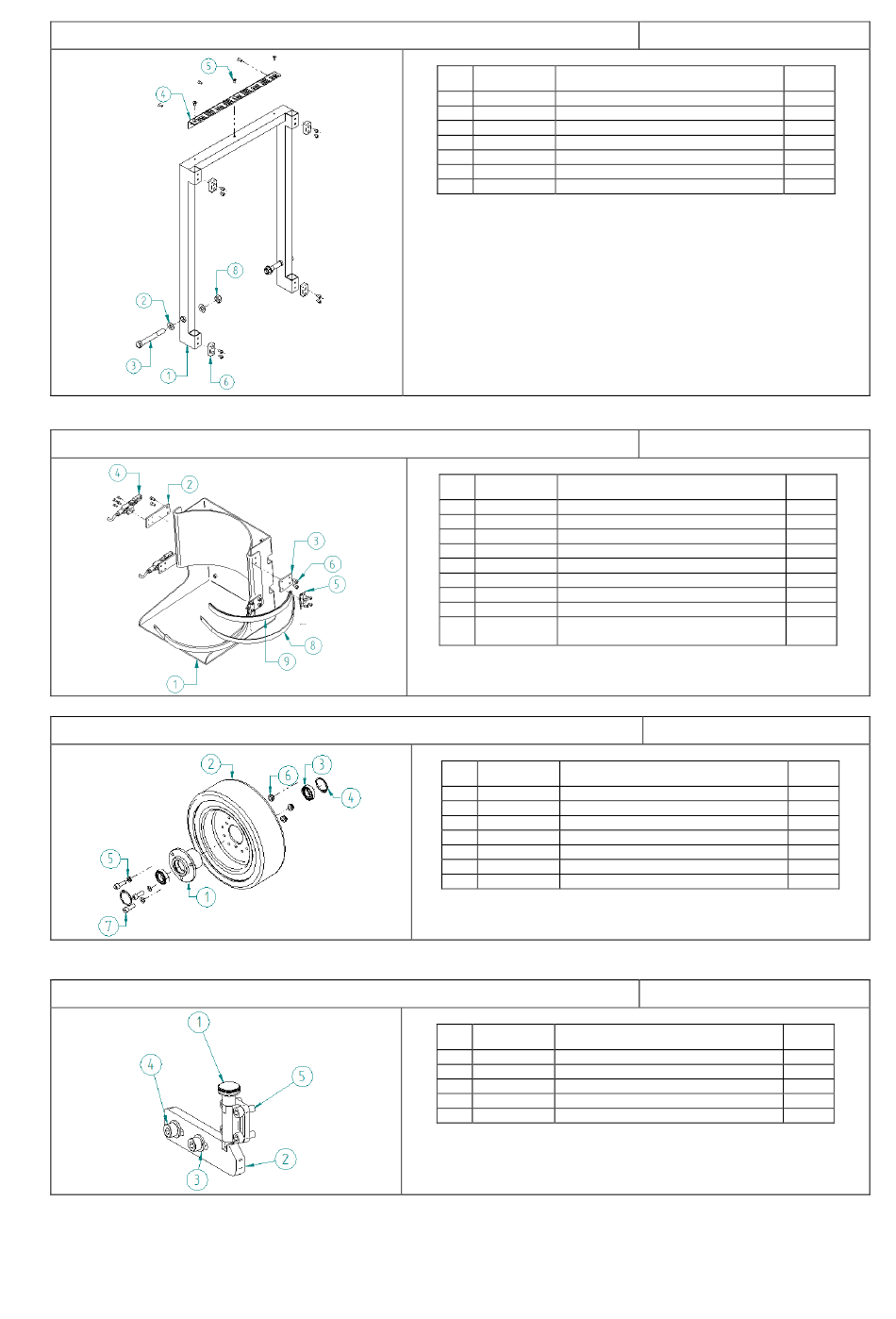

Easel Kit
Propane Cylinder holder Kit
Kit Ruote ERK 800
Blocco cavalletto 650/750
Data ultimo aggiornamento: 24/07/2018
N° COD. ART. DESCRIZIONE
1 TE70801 Easel
2 ROSETTA UNI 6592 M14
3 Vite M14x110 UNI5737
4 TE03401 Lamiera antiscivolo
5 Vite TSEI M6x12 UNI5933
6 PL17701 Piastrina di Battuta
8 Dado M14 UNI 5588
N° COD. ART. DESCRIZIONE
1 TE70101 Propane Cylinder Holder
2 TE57201 Prolunga per gancio
3 TE57301 Prolunga per cerniera
4 MAN161 Gancio a leva
5 RCD105 Cerniera
6 Vite TCEI M6x10 UNI5391
7 Vite TE M4x8 UNI5739
8 TE57102 Tirante piatto singolo siluro
9 GUA131 L= Gomma profilo L= 335
335
N° COD. ART. DESCRIZIONE
1 TE41601 Mozzo Ruota ERK 800
2 RTO058 Ruota trazione modello 3F
3 Cuscinetto 6005_2RS
4 Anello seeger 7437 47(foro)
5 Rosetta M10 DIN 127
6 Dado M10 DIN 985 (autobloccante)
7 Vite M10x30 UNI5931
N° COD. ART. DESCRIZIONE
1 GUA129 Posizionatore
2 TE54201 Blocco cavalletto EXP750
3 Rrosetta M8 UNI 6592
4 Vite TCEI M8x20 UNI5931
5 Vite TCEI M6x14 UNI 5931
TE024301
Q.
TÀ
1
1
1
1
1
1
1
TE024501
Q.
TÀ
1
2
2
2
2
8
16
2
2
TE012701
Q.
TÀ
1
1
2
2
3
3
3
TE020301
Q.
TÀ
1
1
2
2
4
Pag. 59 di 64
