Klindex Hercules 800 Propano Manuel page 58

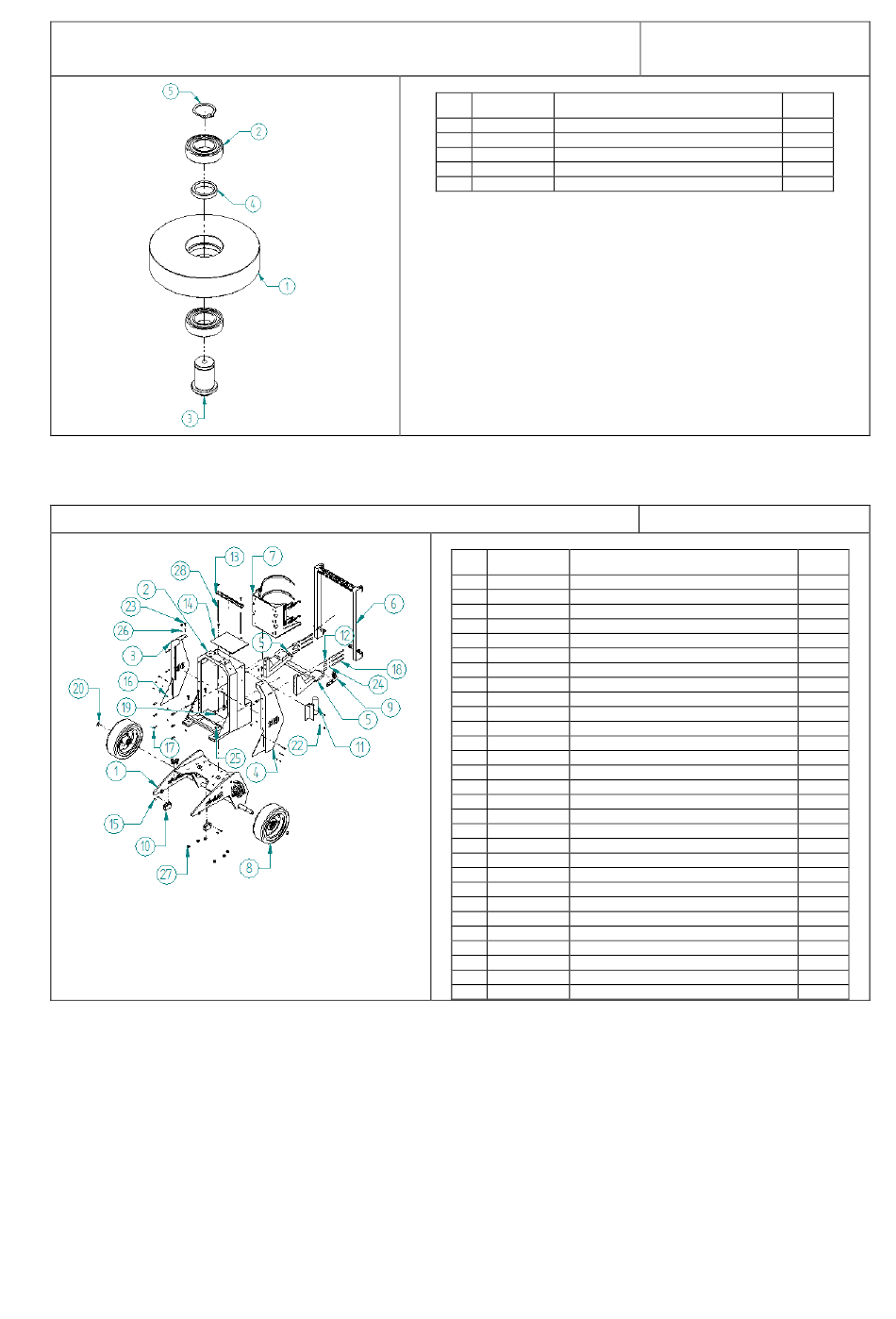

Kit Idler Gear
Frame Kit
Data ultimo aggiornamento: 24/07/2018
N° COD. ART. DESCRIZIONE
1 UT88001 Idler Gear Z = 46 m = 3 H = 30
2 Cuscinetto 6005_2RSH
3 UT88301 Pin Idler
4 UT76601 Distanziale 25 x 32 x 6
5 Anello seeger 25 UNI7435 (albero)
N° COD. ART. DESCRIZIONE
1 TE40603 Telaio Inf. Largo AMB. 800
2 TE70302 Upper Frame
3 CA49001 Copertura Telaio AMB 800 DX
4 CA48901 Copertura Telaio AMB 800 SX
5 TE70501 Roll-Bar
6 TE024301 Easel Kit
7 TE024501 Propane Cylinder Holder kit
8 TE012701 Kit Ruote ERK 800
9 TE020301 Blocco cavalletto 650/750
10 TE55301 Tassello di Battuta
11 TE72501 Supporto tubo aspirazione
12 TE72601 Distanziale De=14 S=2 H=36
13 TE73301 Piastra di Fissaggio Batteria
14 TE73401 Piano per Batteria
15 Vite TSEI M6x16 UNI5933
16 Rosetta Spaccata M8 UNI 1751 B
17 Vite TCEI M8x25 UNI5931
18 VITE UNI 5931 M8 X 130
19 Vite TCEI M12x25 UNI5931-zincata
20 Anello seeger 25 UNI7435 (albero)
22 Rosetta M5 UNI 6592
23 Vite TCEI M5x10 UNI5931
24 Rrosetta M8 UNI 6592
25 Dado autobloc. M8 DIN982
26 Rosetta Grover M5 UNI 1751
27 Dado autobloccante M12 DIN985
28 Tirante M6 x 220
29 DADO AUTOBLOCCANTE M6 DIN 982
30 Dado UNI 5588 M6
UT024101
Only Three Tools
Q.
TÀ
1
2
1
1
1
TE024201
Q.
TÀ
1
1
1
1
1
1
1
2
1
2
1
6
1
1
4
6
6
6
6
2
2
16
6
6
14
6
2
2
2
Pag. 58 di 64
