iTEMP TMT85
5.2.2

Raccordement bus de terrain

Spécification du câble de bus de terrain selon IEC 61158-2 (MBP), voir le manuel de mise
en service pour les détails.
Les appareils peuvent être raccordés au bus de terrain de deux manières :
• À l' a ide d' u n presse-étoupe conventionnel
• À l' a ide du connecteur de bus de terrain (en option, disponible en tant qu' a ccessoire)
La mise à la terre via l' u ne des vis de mise à la terre (tête de raccordement, boîtier de
terrain) est recommandée.
Presse-étoupe ou entrée de câble
Tenir également compte de la procédure générale en →  13.

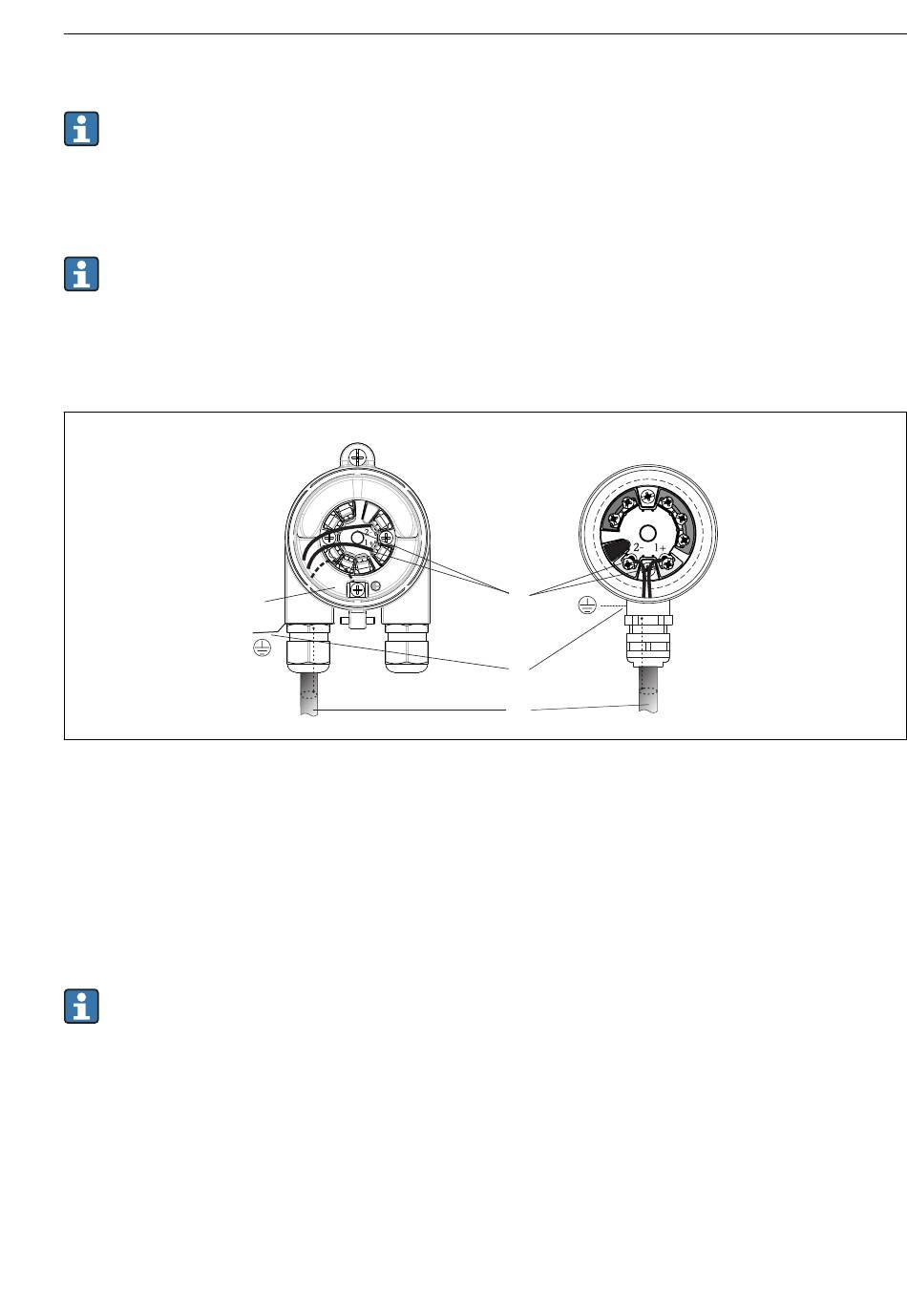

 7 Raccordement du câble de signal et de l' a limentation
1 Transmetteur pour tête de sonde monté en boîtier de terrain
2 Transmetteur pour tête de sonde monté en tête de raccordement
3 Bornes pour communication de bus de terrain et alimentation électrique
4 Prise de terre interne
5 Prise de terre externe
6 Câble de bus de terrain blindé
• Les bornes pour le raccordement du bus de terrain (1+ et 2-) ne sont pas sensibles à la
polarité.
• Section des conducteurs :
• max. 2,5 mm
• max. 1,5 mm
10 mm (0,39 in).
• Un câble blindé doit être utilisé pour le raccordement.
Endress+Hauser
1
4
2
pour les bornes à visser
2 pour les bornes à ressort. Longueur dénudée min. du câble
2
3
5
6
Raccordement électrique
A0041953
