Pour souder des collerettes à souder, utiliser l'anneau de serrage disponible en tant
qu'accessoire (à commander en complément de la machine).

3.1.1. Machine de base (fig. A)

1 - Eléments de serrage mobiles
2 - Elément de serrage déplaçable
3 - Pièce d'écartement avec entailles d'arrêt
4 - Dispositif d'évacuation de lélément thermique
3.1.2. Unité hydraulique (fig. B)
1 - Goulot de remplissage d'huile et jauge
2 - Raccord express connecteur
3 - Soupape de décharge
4 - Raccord express manchon
5 - Câble d'alimentation
6 - Manomètre
7 - Levier de commande gauche-rapprochement, droite-éloignement
8 - Soupape de réglege de pression

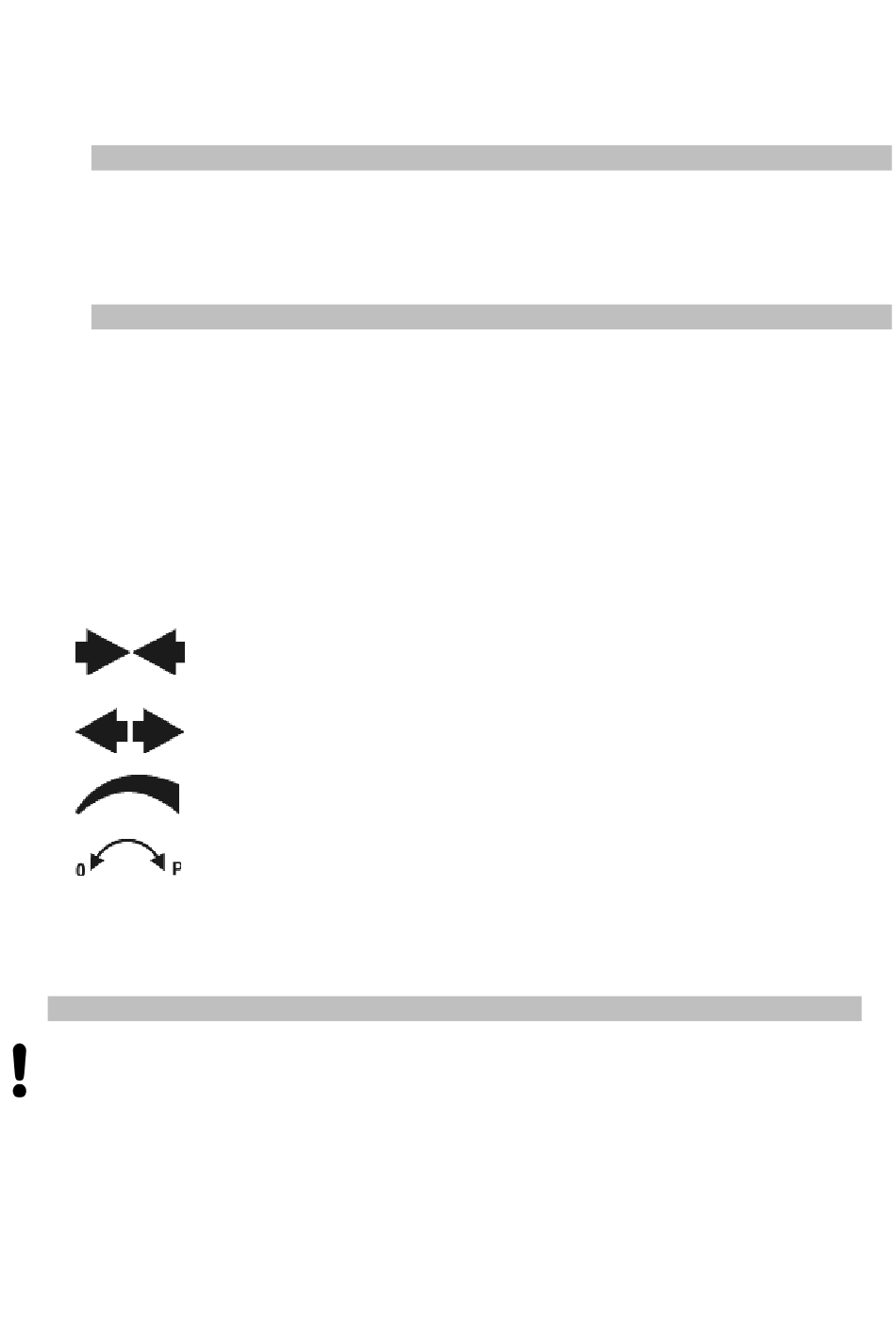

L'unité hydraulique permet d'activer les fonctions de la soudeuse désignées par les symboles
suivants :
Pour la jonction des éléments de serrage pousser le levier de commande vers
la gauche. La vitesse d'avance et de montée en pression dépend de l'angle
d'orientation
Pour écarter les éléments de serrage pousser le levier de commande vers la
droite. La vitesse d'avance dépend de l'angle d'orientation
Valve de réglage de pression pour le fraisage, l'ajustement, le préchauffage et
le soudage. Affichage de la pression sur le manomètre
Détendeur. Pour délester tourner à gauche. La vitesse de délestage de la
pression dépend du nombre de tours. Tourner vers la droite - maintien de la
pression
OIL
Bouchon fileté de la tubulure de remplissage d'huile avec jauge d'huile

3.2. Mode d'emploi

La soudeuse doit uniquement être utilisée par des spécialistes qualifiés et ayant reçu
les instructions correspondantes, conformément à la directive de contrôle DVS
2212,1ère partie!
Seules des personnes formées à cet effet et autorisées peuvent utiliser la machine !
