Raccordement électrique

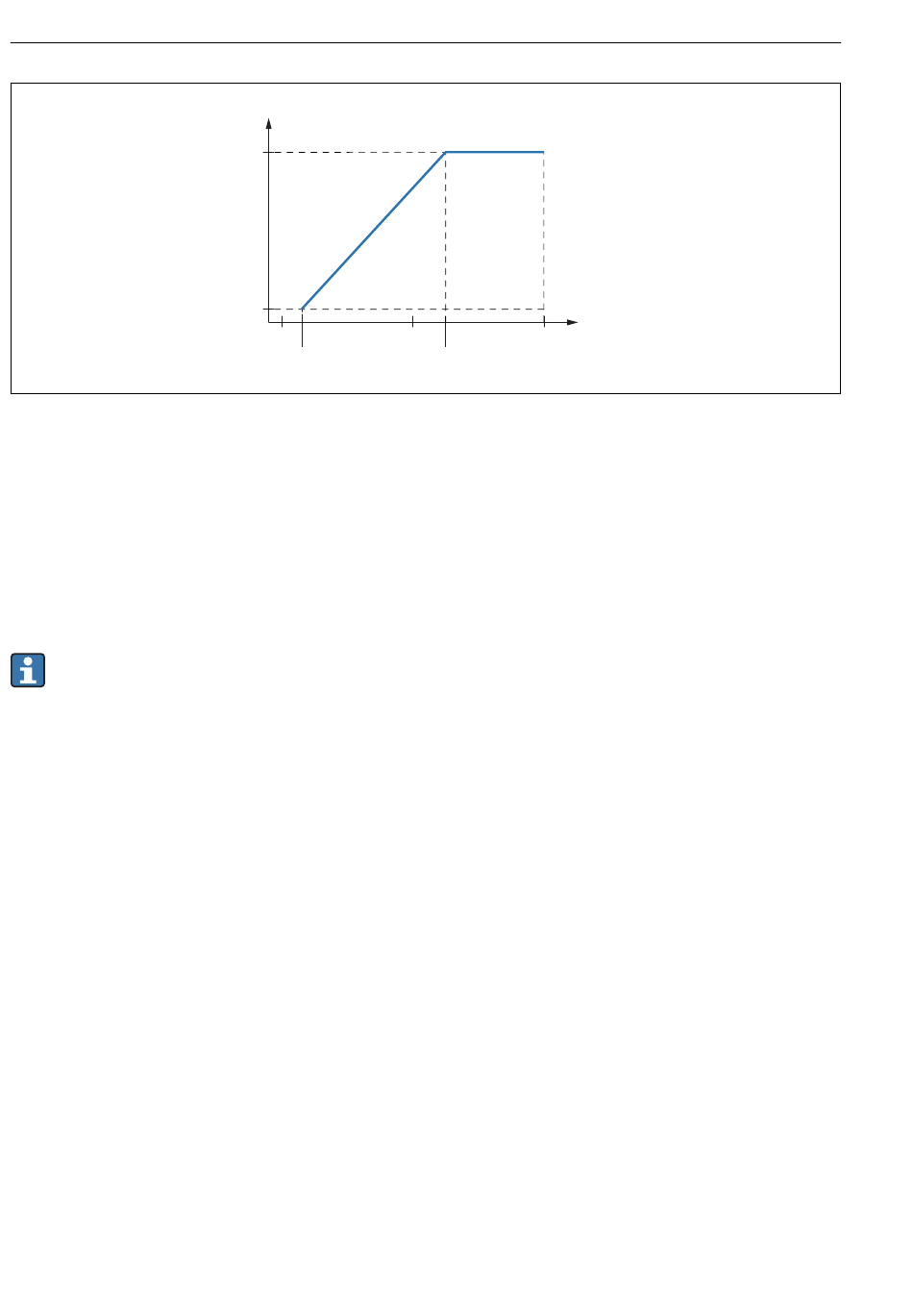

 19 Charge R maximale, en fonction de la tension d' a limentation U
Fonctionnement sur batterie
La communication sans fil Bluetooth® du capteur peut être désactivée pour prolonger la durée
de vie de la batterie.
Compensation de potentiel
Aucune mesure spéciale pour la compensation de potentiel n' e st nécessaire.
Différentes alimentations peuvent être commandées comme accessoires auprès
d' E ndress+Hauser.
6.3

Raccordement de l'appareil

6.3.1 Schéma de principe de la communication HART 4 ... 20 mA
Raccordement de l' a ppareil avec la communication HART, la source d' a limentation et
l' a ffichage 4 ... 20 mA
26
R [ ]
W
500
0
10
10.5
U 0 [V]
20 30
21.75
de l' a limentation
0
Micropilot FMR20 HART
A0029226
