Micropilot FMR20 HART Montage
5.1.2

Montage sur piquage

L' a ntenne doit dépasser du piquage pour une mesure optimale. L' i ntérieur du piquage doit être
lisse et ne comporter ni arête ni soudure. Si possible, les bords du piquage doivent être
arrondis.
L
L
D D
A0046282

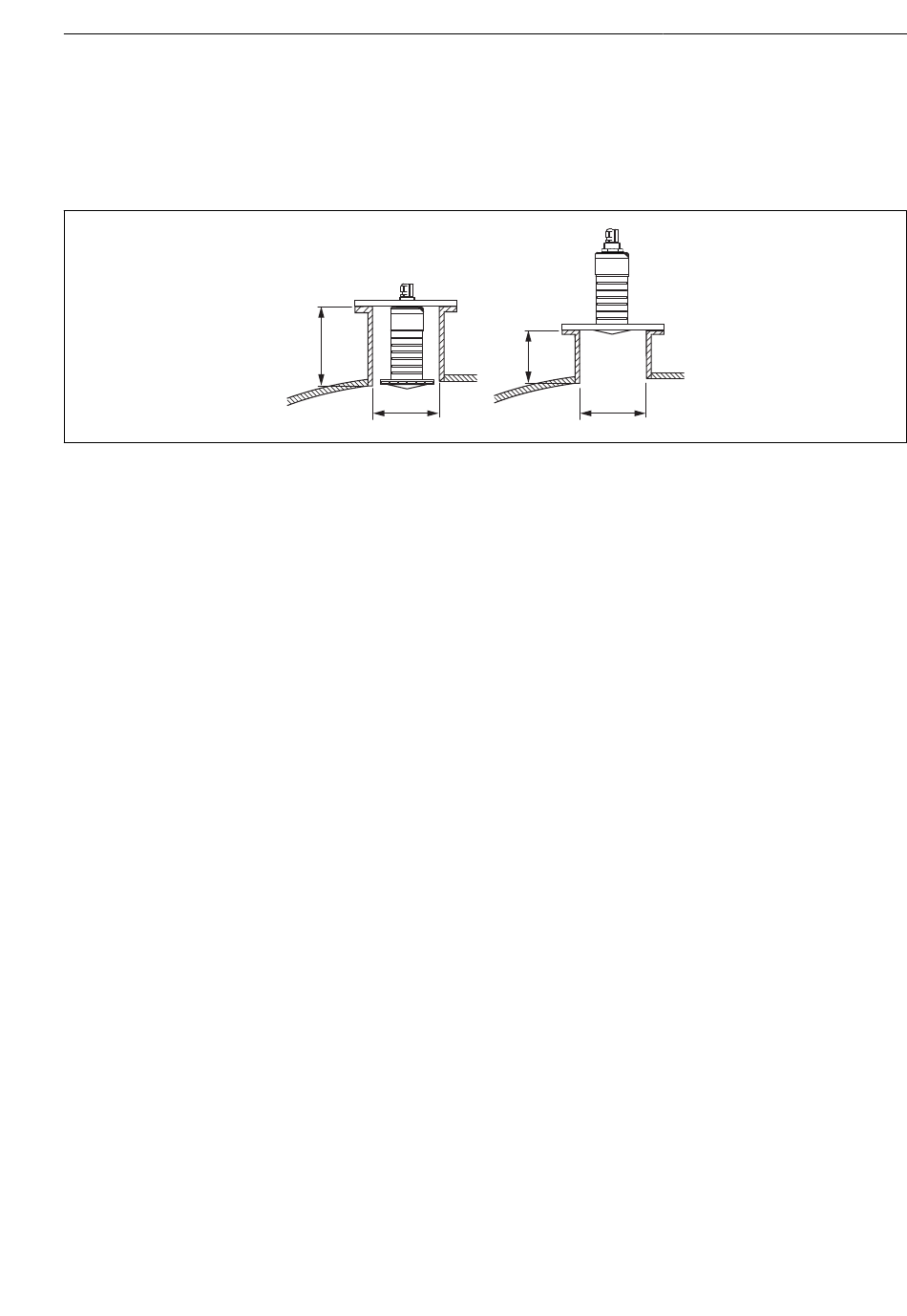

 4 Montage sur piquage
La longueur maximale de piquage L dépend du diamètre de piquage D.
Tenir compte des limites pour le diamètre et de la longueur du piquage.
Antenne 80 mm (3 in), montage à l'intérieur du piquage
• D : min. 120 mm (4,72 in)
• L : max. 205 mm (8,07 in) + D × 4,5
Antenne 80 mm (3 in), montage à l'extérieur du piquage
• D : min. 80 mm (3 in)
• L : max. D × 4.5
