Montage
Les débitmètres vortex exigent un profil d' é coulement pleinement développé pour pouvoir
assurer une mesure de débit volumique correcte. Par conséquent, tenir compte des points
suivants :

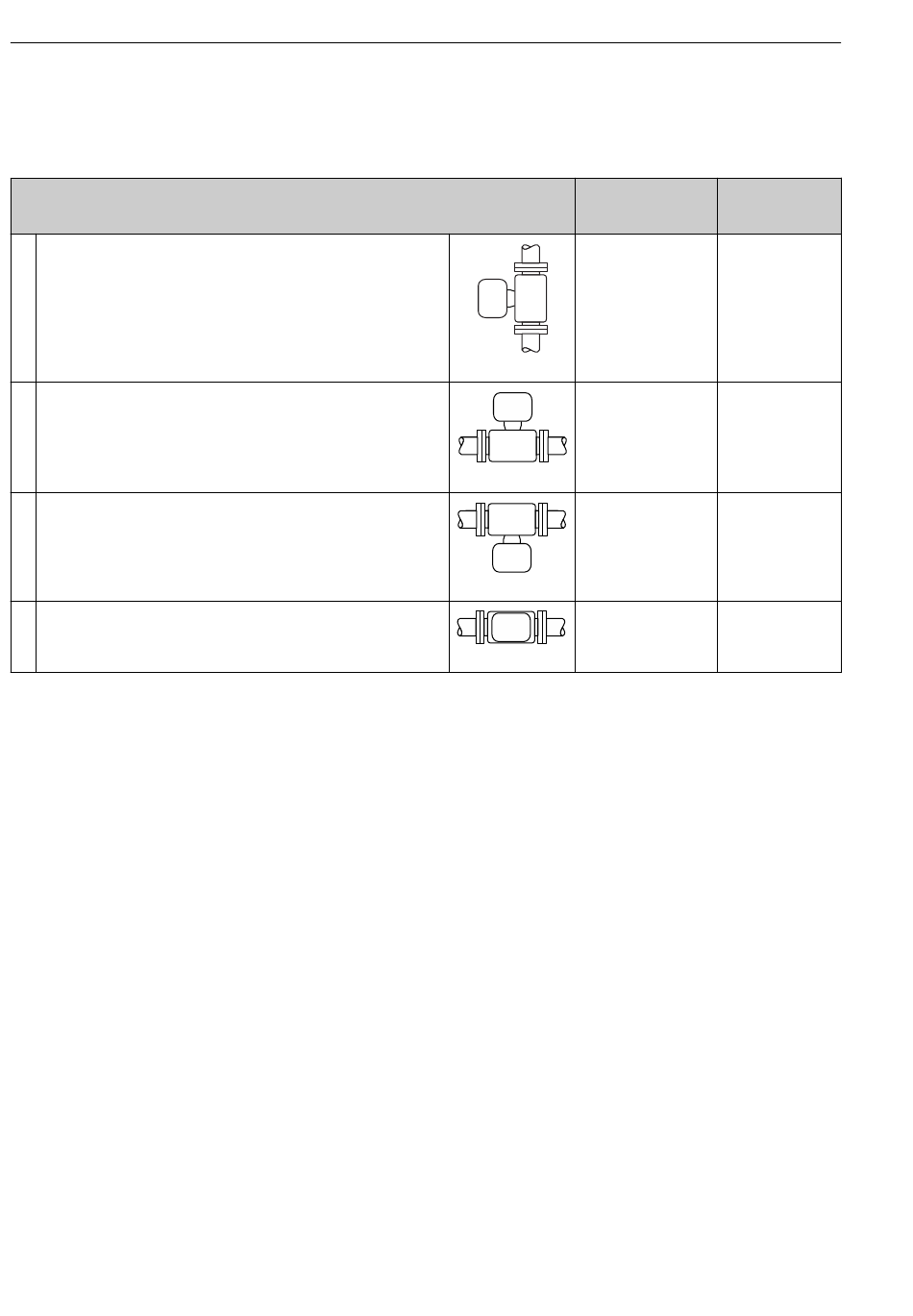

A Position de montage verticale
B Position de montage horizontale, tête du transmetteur en
haut
C Position de montage horizontale, tête du transmetteur en
bas
D Position de montage horizontale, tête du transmetteur sur
le côté
1)
Pour les liquides, il est recommandé d' a voir un flux montant dans les conduites verticales afin d' é viter un
remplissage partiel de ces dernières (fig. A). Interruption de la mesure de débit ! Afin d' a ssurer la mesure du débit
de liquides dans des conduites verticales avec flux descendant, le tube de mesure doit toujours être entièrement
rempli.
2)
Risque de surchauffe de l' é lectronique de mesure ! Si la température du fluide est ≥ 200 °C (392 °F), l' o rientation B
n' e st pas autorisée pour la version sans bride (Prowirl D) avec diamètre nominal DN 100 (4") et DN 150 (6").
3)
Dans le cas de produits chauds (par ex. température de la vapeur ou du fluide (TM) ≥ 200 °C (392 °F) : orientation
C ou D
4)
Dans le cas de produits très froids (par ex. azote liquide) : orientation B ou D
Longueurs droites d'entrée et de sortie
Pour atteindre la précision de mesure spécifiée pour l' a ppareil de mesure, il convient de
respecter au moins les longueurs droites d' e ntrée et de sortie indiquées ci-dessous.
14
Position de montage
Débitmètre Proline Prowirl D
Version compacte
1)
A0015545
2) 3)
A0015589
4)
A0015590
A0015592
Version
séparée
