14 | Installation
▶ Visser les deux crochets de charnière avec deux vis à tête hexagonale
M12 × 35 [1] sur l'élément avant.

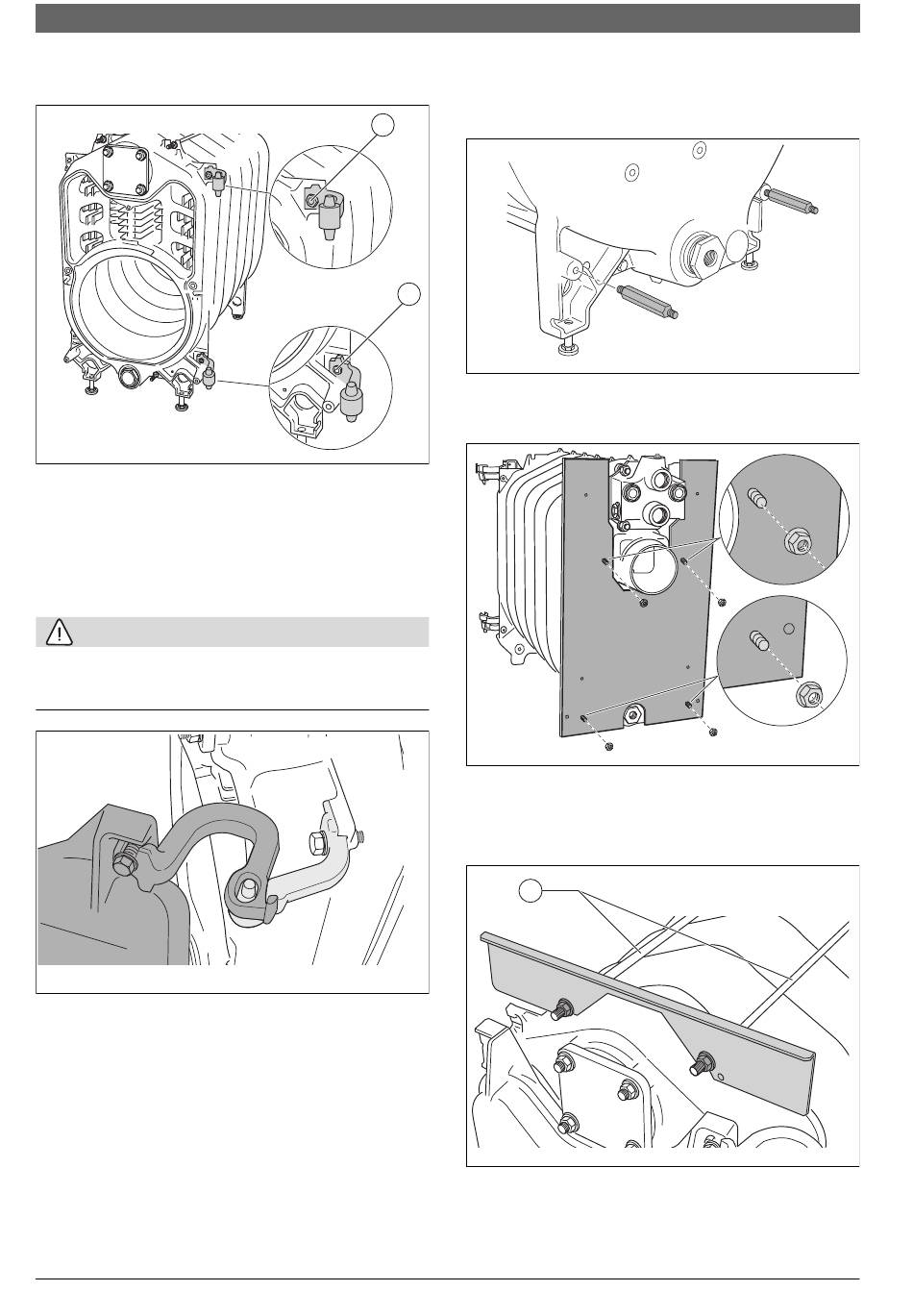

Fig. 10 Montage des charnières (ici : à droite)
[1] Vis à tête hexagonale M12 × 35
▶ Visser à fond les deux œillets de charnière à trou longitudinal avec
deux vis à tête hexagonale M12× 25 sur la porte du brûleur.
▶ Accrocher la porte du brûleur en plaçant les œillets sur les crochets
de charnière.
▶ Fermer la porte du brûleur.
PRUDENCE :
Dégâts sur l'installation dus à une porte de brûleur non étanche.
▶ Visser les vis à tête hexagonale de la porte du brûleur de manière
homogène.
Fig. 11 Accrocher la porte du brûleur (ici : à droite)
6720870448 (2017/02)
6.3.5
Montage de la paroi arrière de la chaudière
▶ Visser les entretoises d'écartement sur l'élément arrière.
1
1
Fig. 12 Montage des entretoises d'écartement
▶ Visser la paroi arrière de la chaudière aux entretoises et filetages
d'écartement à l'aide d'écrous.
6 720 615 876-32.1RS
Fig. 13 Montage de la paroi arrière de la chaudière
Montage de la traverse supérieure
▶ Visser la traverse supérieure à l'aide des écrous joints, au filetage des
tiges d'ancrage [1].
6 720 615 876-33.1RS
Fig. 14 Montage de la traverse supérieure
[1]
Montage de la jaquette de chaudière
1
Tiges d'ancrage
6 720 615 876-34.1RS
6 720 615 876-35.1RS
6 720 615 876-36.1RS
Olio Condens 5000F
