Identification Des Composants; Principe - Graco ToughTek F340E Fonctionnement, Réparation, Pièces

Pompe portable pour produit ignifuge
Table des Matières

Publicité

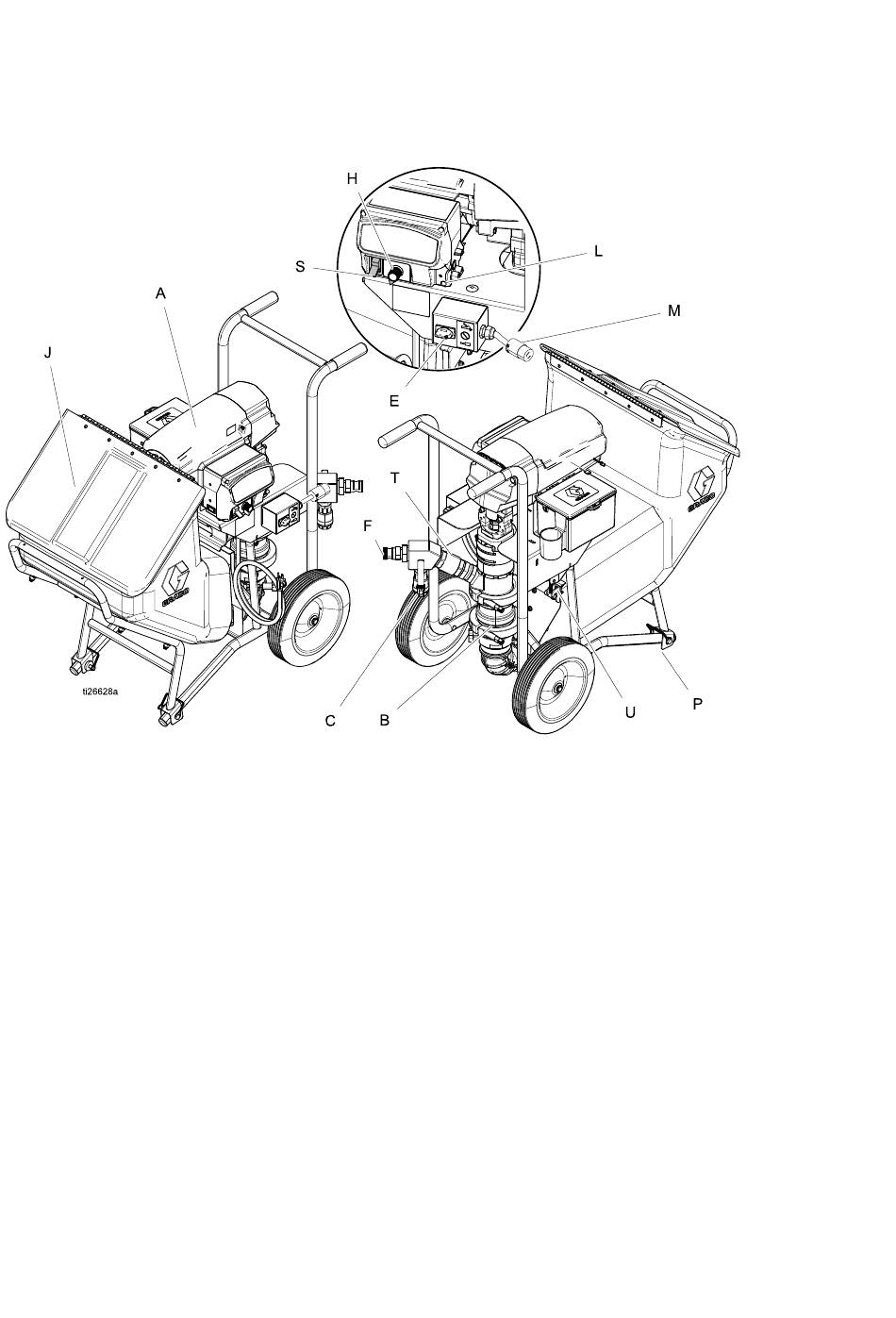

Identification des
Identification
Identification

Principe

Principe
Principe
Identification
Identification des
Identification
des composants
des
Légende : : :
Légende
Légende
A
Moteur électrique
B
Bas de pompe
C
Vanne de vidange/purge
E
Interrupteur commande à distance (en
option)
F
Sortie de produit
H
Bouton de réglage produit
J
Trémie double
3A3966C
des composants
composants
des
composants
composants
composants

Identification des composants

Légende : : :
Légende
Légende
L
Témoin d'état de la carte de commande
M
Tige
P
Goupille de trémie
S
Interrupteur d'alimentation moteur
T
Clapet anti-retour sortie
U
Verrou de trémie
7
