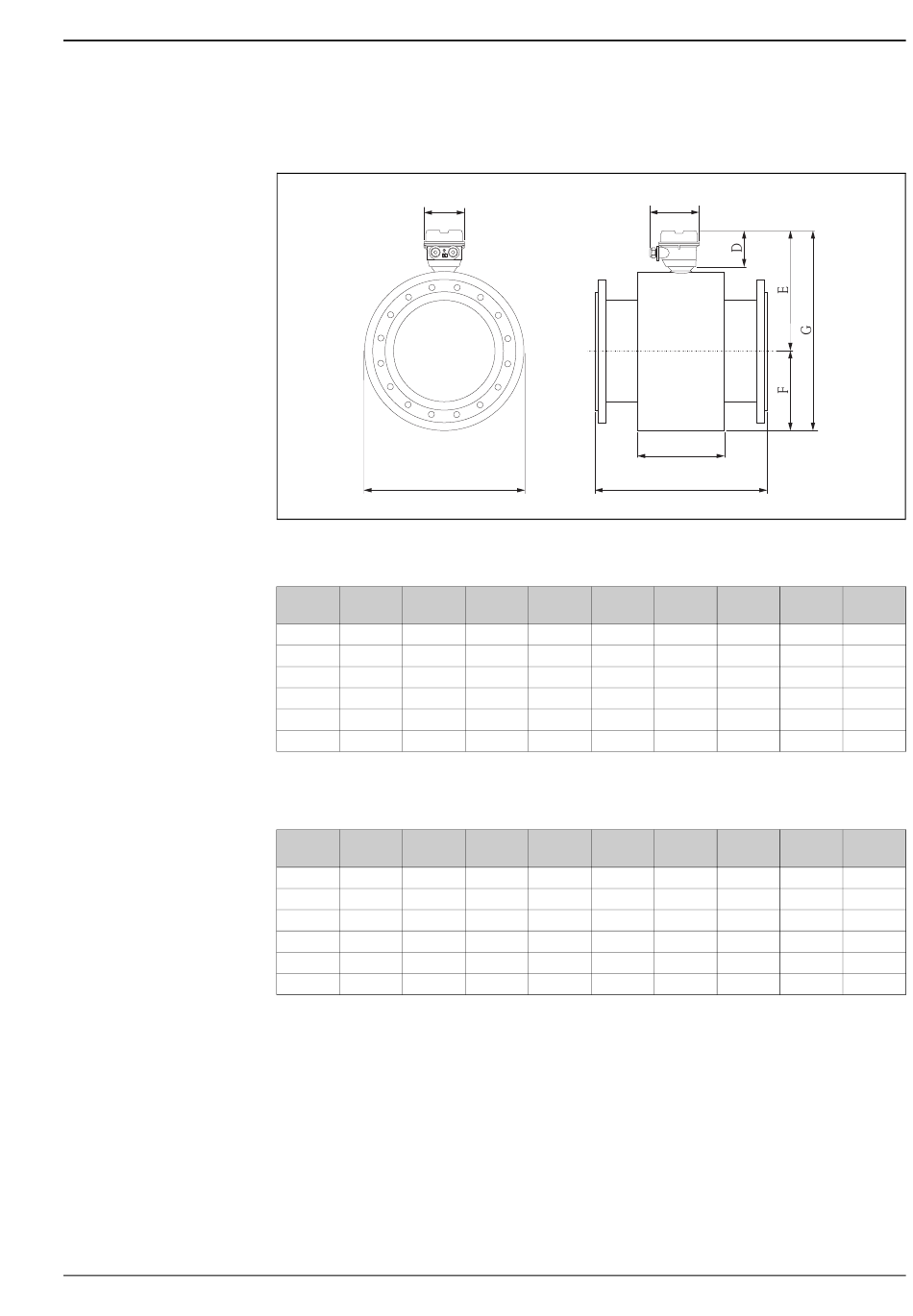

Capteur version séparée, DN 350...600 (14...24")
Variante de commande "Design", Option B "Longueur d' i mplantation longue"
Variante de commande "Option capteur", Option CA...CE "Résistance à la corrosion"
A
B
Dimensions en unités SI
DN L A
[mm] [mm] [mm]
350 550 112
375 600 112
400 600 112
450 650 112
500 650 112
600 780 112
Dimensions en unités US
DN L A
[in] [in] [in]
14 21,6 4,41
15 23,6 4,41
16 23,6 4,41
18 25,6 4,41
20 25,6 4,41
24 30,7 4,41
B C D
[mm] [mm] [mm]
564 138 95,5
616 138 95,5
616 138 95,5
666 138 95,5
717 138 95,5
821 138 95,5
B C D
[in] [in] [in]
22,2 5,43 3,76
24,2 5,43 3,76
24,2 5,43 3,76
26,2 5,43 3,76
28,2 5,43 3,76
32,3 5,43 3,76
C
H
L
E F G
[mm] [mm] [mm]
395 282 677
421 308 729
421 308 729
446 333 779
472 359 830
524 411 934
E F G
[in] [in] [in]
15,6 11,1 26,7
16,6 12,1 28,7
16,6 12,1 28,7
17,6 13,1 30,7
18,6 14,1 32,7
20,6 16,2 36,8
A0018158
H
[mm]
276
276
276
292
292
402
H
[in]
10,9
10,9
10,9
11,5
11,5
15,8
